中联牌ZBH5180TXSDFE6型洗扫车 |
|
|
|
【主要技术参数】 |
|
|
|
产品商标 | 中联牌 | 公告批次 | 368 |
产品名称 | 洗扫车 | 产品型号 | ZBH5180TXSDFE6型洗扫车 |
总质量(Kg) | 18000 | 罐体容积(m3) |
|
额定载质量(Kg) | 5405,5005,4755,5755,6205 | 外形尺寸(mm) | 8920,8950,10110,10140,9540,9570,9755,9785×2490×3040,3210,3695,3100 |
整备质量(Kg) | 12400,12800,13050,12050,11600 | 货厢尺寸(mm) | ×× |
额定载客(人) |
| 准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) | 3 | 载质量利用系数 |
|
接近角/离去角(°) | 17/14,6/14,11/14 | 前悬/后悬(mm) | 1400/2220,1430/2220,1400/2840,1430/2840 |
轴数 |
| 轴距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800,5600,5100 |
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 89 |

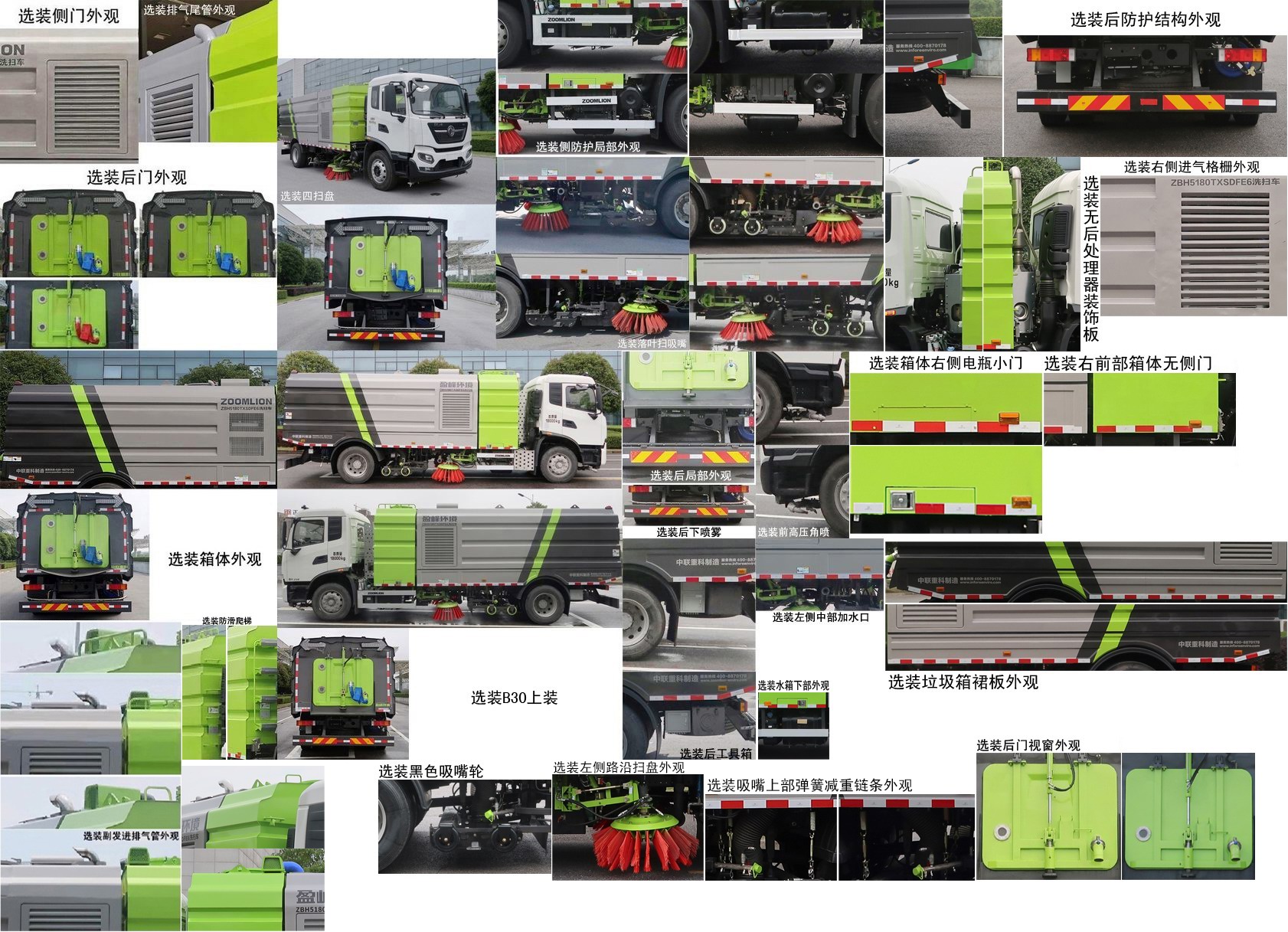

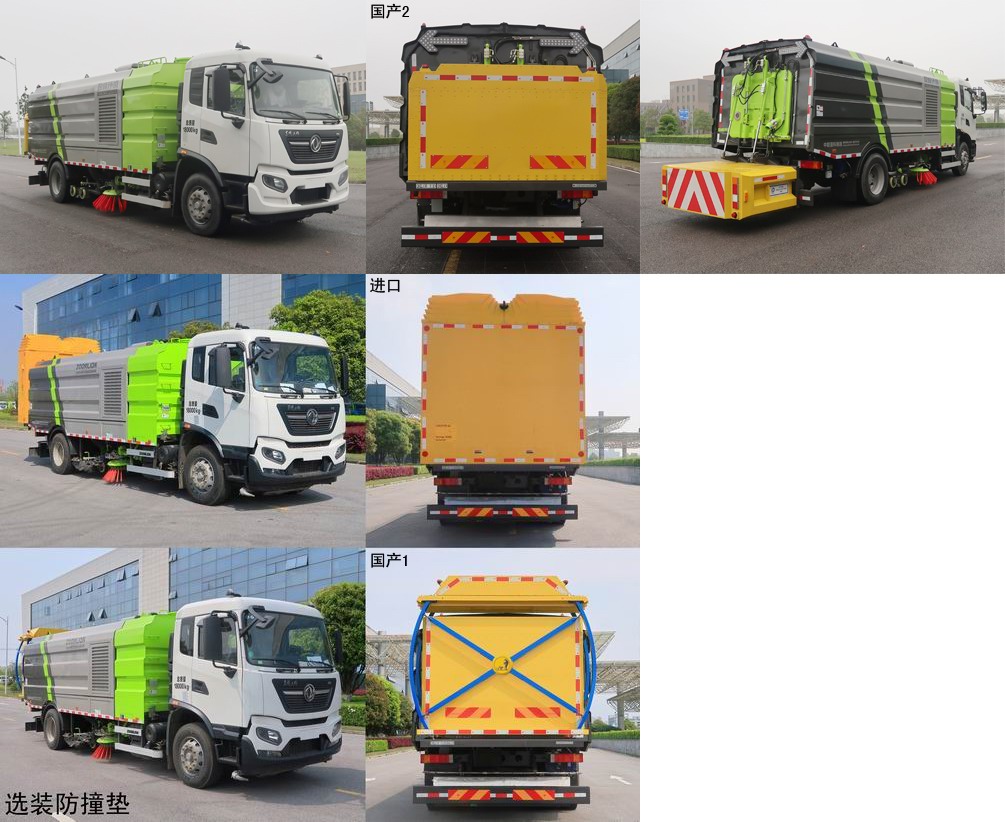

备注 | 该车选用底盘5300mm轴距;该车装有箱体和清扫装置,对路面进行清扫作业.随底盘选装驾驶室外观,标配时,后悬为2220mm,前悬为1430mm对应整车长度为8950mm;前悬为1400mm对应整车长度为8920mm,整车高3040mm,整备质量12400kg,对应载质量5405kg,接近角17°;选装城市单滚刷护栏清洗装置时,后悬为2220mm,前伸为1190mm,前悬为1430mm对应整车长度为10140mm;前悬为1400mm对应整车长度为10110mm,整车高3040mm或3100mm,整备质量13050kg或12800kg或12400kg,对应载质量4755kg或5005kg或5405kg,接近角6°;选装防撞垫时,后悬为2840mm,前悬为1430mm对应整车长度为9570mm;前悬为1400mm对应整车长度为9540mm,整车高3210mm(国产1)或3695mm(进口)或3040mm(国产2)或3100(国产2),整备质量12800kg或12400kg,对应载质量5005kg或5405kg,接近角17°;选装B30上装时,后悬为2220mm,前悬为1430mm,对应整车长度为8950mm;前悬为1400mm对应整车长度为8920mm,整车高3100mm,整备质量12400kg(基础型)或12050kg(产品力)或11600kg(轻量化),对应载质量5405kg(基础型)或5755kg(产品力)或6205kg(轻量化),接近角17°;选装B30上装+前自动水炮时,后悬为2220mm,前伸835mm,前悬为1430mm对应整车长度9785,前悬为1400mm对应整车长度9755mm,整车高3100mm,质量参数同B30上装,接近角11°;侧防护装置为铝合金,连接方式为螺栓连接,可选装其局部外观,也可随新上装选装其局部外观;后防护装置材料为Q345A或Q235A(选装后防护),与车辆连接方式为螺栓连接;后部防护装置的断面尺寸为240×65mm或200mm×100mm(选装后防护),离地高度为380mm或405mm(选装后防护);该车选装防撞垫时,其替代后下部防护装置的离地高度为280mm(车辆行驶作业状态).随底盘装有ABS,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司.还可选装四扫盘、侧门外观、后门外观、后局部外观、箱体外观、排气尾管外观、落叶扫吸嘴、前高压角喷、前鸭嘴、后工具箱、防滑爬梯、后下喷雾、左侧中部加水口、无后处理器装饰板、选装垃圾箱裙板外观、选装右侧进气格栅外观、箱体右侧电瓶小门、选装副发进排气管外观、选装右前部箱体无侧门、选装黑色吸嘴轮、选装后门视窗外观、选装水箱下部外观、左侧路沿扫盘外观、吸嘴上部弹簧减重链条外观、新上装整体配置外观、高压水路支路,该系列选装对于整车尺寸,重量变化可忽略不计. |
|
|
【底盘技术参数】 |
|
|
|
底盘型号 | DFH1180EX8 | 底盘名称 | 载货汽车底盘 |
商标名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
外形尺寸(mm) | 7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8370,8890,8130,9590,8230×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870,3050 | 轮胎数 | 6 |
接近角/离去角(°) | 17/24,17/18,17/13,19/20 | 轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR |
钢板弹簧片数 | 7/9+6,8/10+8,8/9+6,11/10+8,3/10+8 | 前轮距(mm) | 1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
燃料种类 | 柴油 | 后轮距(mm) | 1820,1860,1800,1840 |
排放标准 | 国六GB17691-2018国Ⅵ |
|
|
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D4.5NS6B190;D6.7NS6B230;B6.2NS6B210;D4.0NS6B185;DDi50E220-60;B6.2NS6B230;DDi50E190-60;D4.0NS6B195;D6.7NS6B260;D4.5NS6B220;DDi47E210-60;B6.2NS6B260 | 东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司 | 4500;6700;6200;4000;5000;6200;5000;4000;6700;4500;4750;6200 | 140;169;154;136;162;169;147;143;191;162;154;191 |
