微型压缩机小型制冷压缩机车载冰箱压缩机24v直流压缩机

微型制冷压缩机、迷你智能压缩机、直流压缩机

一般技术要求
1、使用基准和使用限制
序号项目使用限制值
1、吸入气体温度必须满足排出气体温度在规定范围内，冷冻回路应设计成使吸入气体过热度在 2℃以上，并防止液体回流和液压缩等现象发生。
2、起动电压起动电压最低为20V，该电压是指加在控制器两端的电压，起动时平衡压力为0.6MPa 以下。
3、停开条件从停机到重新起动时间不少于 5分钟，每次运行时间不少于3分钟，累计停开6万次以上。

2、电机配置件
电源及保护方式通过控制器实现，具体规格在压缩机的个别规格书中。
配件名称注意事项
变频控制器参考规格书的电器原理图，压缩机端子和控制器之间引线，请使用耐热导线，耐热温度>105℃

3、安装使用注意事项
3.1一般注意事项
（1）请避免安装在已使用过 R12、R22、R502等含有cl氯离子制冷剂的装置上。
在封入制冷剂时，请不要使用用过CFC或HCFC系制冷剂的充注机
（2）请不要使用含有氯离子的清洗剂来清洗系统，如果在不得不使用时，请要
十分注意保证在系统内没有残留的氯元素。
特别注意：制冷系统内氯元素不纯物的含量要求在加入制冷剂气体量的100ppm
以下。
（3）请使用HFC-134a专用干燥过滤器，在干燥过滤器开封后，请迅速安装在系
统中。
（4）系统使用的配管应清洗干净，不能有加工过程中工艺油的残留物。
3.2抽真空
制冷系统在抽取真空时，应从高压端和低压端同时进行，真空度应达到0.35
乇以下。

3.3充注制冷剂

系统充注制冷剂时，必须从高压端（冷凝器一侧）注制冷剂。
3.4拔除橡胶护塞
压缩机出厂时，机内已充入0.01至0.05Mpa（表压）的高纯氮气，并用橡胶
管塞密封，取管塞时应先取排气管上橡胶管塞，防止冷冻机油喷出
3.5压缩机与配管之间在焊接过程中，请注意不能使焊剂、粉尘、杂质等进入管
路系统中，焊料请使用低熔点焊料，防止配管内产生氧化皮。
3.6压缩机的固定
请用本厂提供的专用减振垫，倾斜请控制在10°以内
3.7起动运转
压缩机装入回路后，充入制冷剂后才能启动运转，严禁在空气中通电运行，
两次起动时间应大于高低压平衡时间，约需要3分钟以上。
3.8管路保洁
安装时应防止金属屑、纤维、杂质等进入管路系统，请在管路中设置100目
金属滤网
3.9冷冻机油
为了得到高可靠性，使用了HFC-134a用旋转式压缩机专用冷冻机油
RL-32H、150TD或同等性能油，这种冷冻机油具有优良的热稳定性和耐磨
性，因此严禁追加封入规定以外的冷冻机油。
3.10制冷剂
请使用高纯度HFC—134a制冷剂(99.9%以上，如果可能99.95%以上)
3.11一般规定
①压缩机应从制造之日起,一年内安装在冷冻回路中。
②压缩机开封后，在30分钟内必须装入冷冻回路中，防止潮气进入压缩机内。
③压缩机切勿自行抽真空
④压缩机切勿空运转。
⑤压缩机在真空状态下请注意不能通电。
⑥搬运时防止严重撞击、落下和翻转。
⑦压缩机库存应放在通风的库房，周围不应有腐蚀气体存在，不能与含酸碱
等腐蚀性物品共同存放，相对湿度不得超过80%。

4、压缩机质量

4.1噪声与振动

压缩机在正常使用状态下的运转过程中，没有异常的噪声和振动发生。

4.2绝缘强度

①绝缘电阻：用200V绝缘电阻测试仪测壳体与绕阻之间电阻，在常态下20MΩ以上

②耐压：在壳体与绕组之间，加50HZ交流电1000V，1秒钟应不击穿。

4.3气密性、机械强度

①气密性试验压力：当壳体内充入1.9MPa(绝对压力)的干燥空气时，壳体任 何部位不得变形和泄漏。

②机械强度试验压力：当壳体内充入8Mpa（绝对压力）的压缩空气时，壳体 不应破裂。

4.4压缩机的残余水份含量小于50mg。

4.5压缩机内部杂质含量小于50mg。

4.6运输强度 压缩机应能承受正常的搬运所发生的振动和冲击，各部不得发生异常.

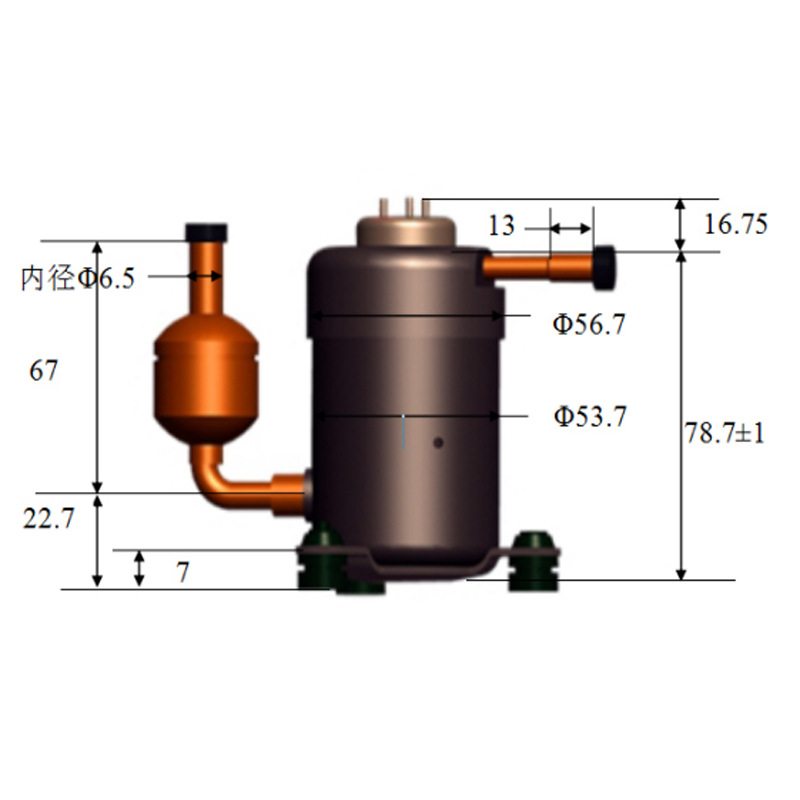

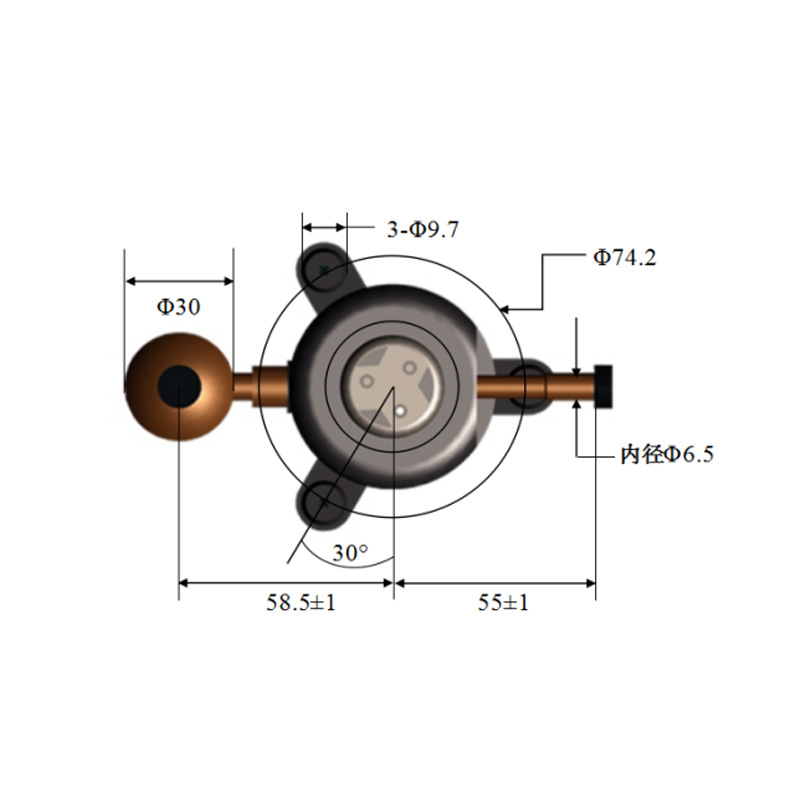

压缩机尺寸图 （QX19-WX）
