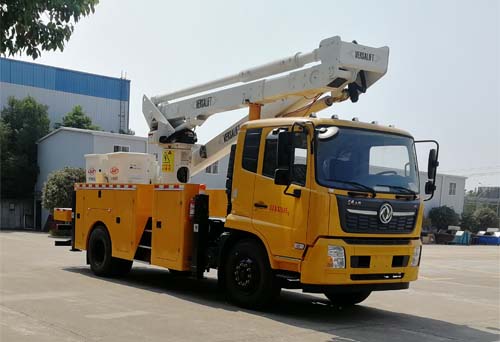

许继牌东风天锦VR国六22米直臂式高空作业车

【主要技术参数】

产品商标

许继牌

公告批次

338

产品名称

高空作业车

产品型号

HXJ5121JGKDF6型高空作业车

总质量(Kg)

12495

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

8380,8010×2500,2480×3760,3860

整备质量(Kg)

12300,12365

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3,2

载质量利用系数

接近角/离去角(°)

17/13

前悬/后悬(mm)

1400/2110,1430/2080,1400/2480,1430/2450

轴数

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600

轴荷(Kg)

4500/7995

最高车速(Km/h)

89

备注

该车用途为抢修电力,通讯,路灯等高空作业;主要装置为作业臂.侧防护采用Q235材质,侧防护装置为整体式裙边结构,由车身结构代替;后防护采用Q235材质焊接连接,后部防护断面尺寸(mm):50×120,后部防护离地高度(mm):480.选装作业斗和两侧裙边结构,随底盘选装驾驶室.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司;外形长度/轴距/后悬对应关系为(mm):8010/4500/2110(2080),8380/4500/2480(2450)。选装不同的工具箱;随底盘选装驾驶室;选装不同样式的支腿.

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870

轮胎数

6

接近角/离去角(°)

17/24,17/18,17/13,19/20

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放标准

国六GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 D4.0NS6B185

东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司

5000 4500 6700 6200 6200 5000 4000

147 140 169 154 169 162 136
