东风天锦VR国六26米折叠臂式高空作业车

【主要技术参数】

产品商标

海伦哲牌

公告批次

339

产品名称

高空作业车

产品型号

XHZ5122JGKD6型高空作业车

总质量(Kg)

11350,11900

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

9100,9250×2500×3850

整备质量(Kg)

11155,11705

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

17/10

前悬/后悬(mm)

1430/2645

轴数

轴距(mm)

3800,3950,4200,4500,4700,5000

轴荷(Kg)

4035/7315,4235/7665

最高车速(Km/h)

89,98

备注

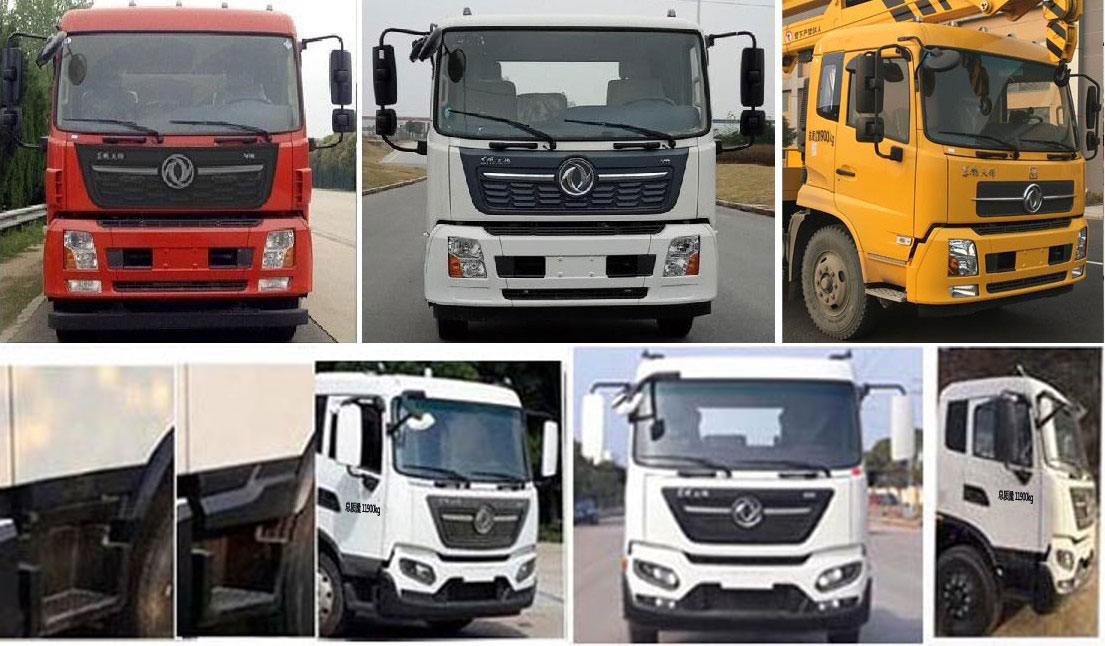

后伸155mm。选装起重装置时:车长9250mm,前伸320mm,整备质量11705kg;不选装起重装置时:车长9100mm,前伸170mm,整备质量11155kg。轴距仅选用4700mm。随底盘选装前雾灯;驾驶室卧铺侧窗选装装饰板.驾驶室前脸扰流罩为选装件、选装前视镜,选装不同结构的车门裙板.选无车门裙板照片,驾驶室顶部中间三个装饰灯为选装件.选装驾驶室前面罩、前保险杠及前部灯具、后视镜,选装上车踏板型式,选装高度不同的驾驶室。选装封闭式工作平台。选装内置平衡机构上装外观选装。该车型装备有支腿,转台,臂架,工作平台等部件的高空作业装置,可将作业人员与工具送到指定高度位置进行作业。ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司。侧防护为材质为6063铝,后防护材料Q235钢,连接方式为螺栓连接,后防护断面尺寸150mmX60mm,下缘离地高度400mm。

【底盘技术参数】

底盘型号

DFH1120E1

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7240,7490,7790,8290,7520,8320,8820×2370,2420,2460×2640,2730,2760,2800,2840,2900

轮胎数

6

接近角/离去角(°)

17/18,17/13,17/10

轮胎规格

9.00R20 16PR,255/70R22.5 16PR,10R22.5 16PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6

前轮距(mm)

1876,1896,1935,1950,1914,1815

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放标准

国六GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi50E190-60 D4.5NS6B190 B6.2NS6B210 DDi50E220-60

东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司

5000 4500 6200 5000

147 140 154 162
