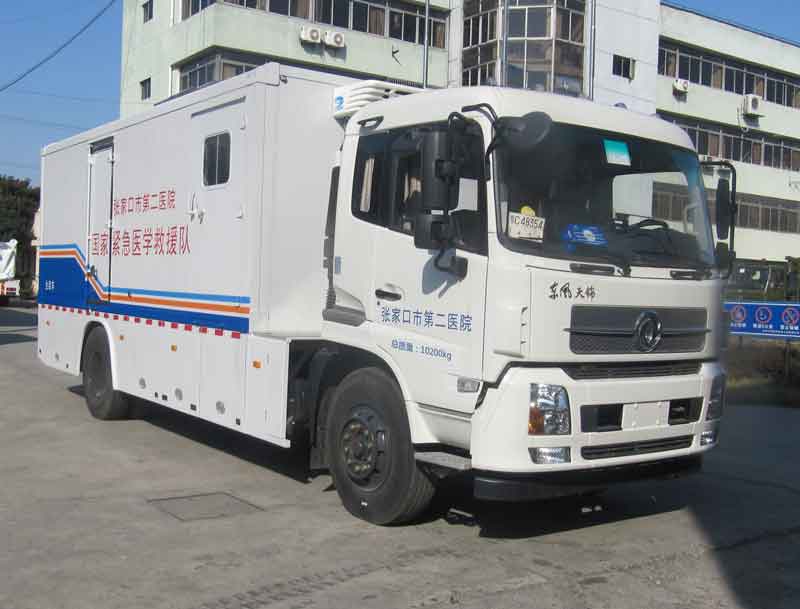

东风天锦野外自行式炊事车

【主要技术参数】

产品商标

航天牌

公告批次

328

产品名称

野外自行式炊事车

产品型号

SJH5101XZC型野外自行式炊事车

总质量(Kg)

10200

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

8815×2545×3485

整备质量(Kg)

10005

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

20/13

前悬/后悬(mm)

1430/2385

轴数

轴距(mm)

3800,4200,4500,4700,5000,3950,5600

轴荷(Kg)

4000/6200

最高车速(Km/h)

98

备注

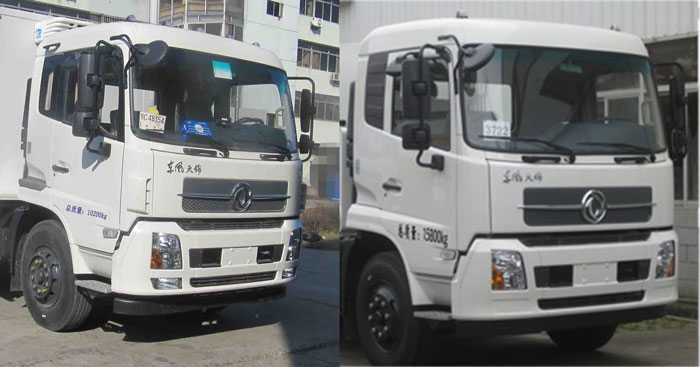

该车是配备食灶等设备,水路系统,油路系统,电气系统等系统,实现野外自行式炊事车辆 。专用装置名称:燃油灶;炊具;电饭锅;抽排油烟机;冰柜;,专用装置型号:自制;自制;RZ-190B;自制;自制。侧防护装置裙边箱结构:左,右侧防护均采用1.5mm厚的钢板,通过焊接固定在由50X50X5等边角钢焊接而成的支架上,支架与底盘螺栓连接,最大离地高度为400mm。后防护均采用1.5mm厚的钢板,通过焊接固定在由50X50X5等边角钢焊接而成的支架上,通过支架采用10.9级M10螺栓和底盘主大梁连接固定,后防护最大离地高度为500mm。最大净功率为149kW。安装ABS,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。后尾梯水平长度为135mm(该车不具备载货功能不在车辆长度测量范围内)。驾驶室前脸扰流罩为选装件.选装前雾灯.选装卧铺侧窗装饰板,选装导流罩,选装驾驶室。

【底盘技术参数】

底盘型号

DFL1160BX1V

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7490,7790,8290,8790,7240,9790,7620×2370,2460×2760,2840,2730,2690

轮胎数

6

接近角/离去角(°)

20/18,20/13,20/19

轮胎规格

9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5

钢板弹簧片数

7/9+6,8/10+8,10/11+10,11/11+10

前轮距(mm)

1880,1900,1920,1815

燃料种类

柴油

后轮距(mm)

1800,1860,1820

排放标准

国五GB3847-2005,GB17691-2005国V

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50

东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司

6700 6700 4500 4752 4752 5900 6700 5900 5900

155 144 132 132 132 132 198 155 140
