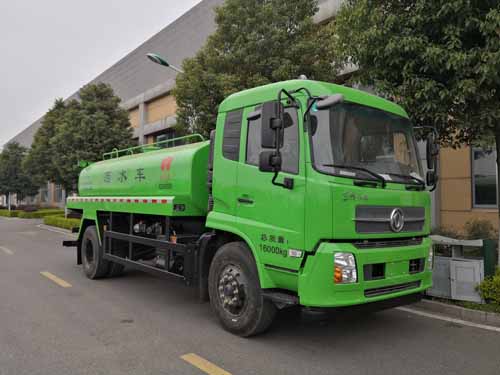

东风天锦国六9.6方洒水车
雾霾过于严重，一直以来都是各大一、二线，甚至三线城市都较为苦恼的问题，美好的环境离我们越来越远，政府部门这时需要采取主动出击，出动——东风天锦国六9.6方洒水车了。这款洒水车通过喷雾洒水，将罐体内的水喷洒向高空，将空气中的尘土打落在地，提升空气的纯净度，随小编去探究下它能为环境美化做哪些贡献？
在上装配置上，该车整车外形尺寸为：8510,8480×2500×2900(mm)，用户需根据自我实际作业环境选择适合工况的车型。
采用Q235A碳钢板材打造而成，4mm后罐体，5mm厚罐体封头，保障了基本的运水安全。

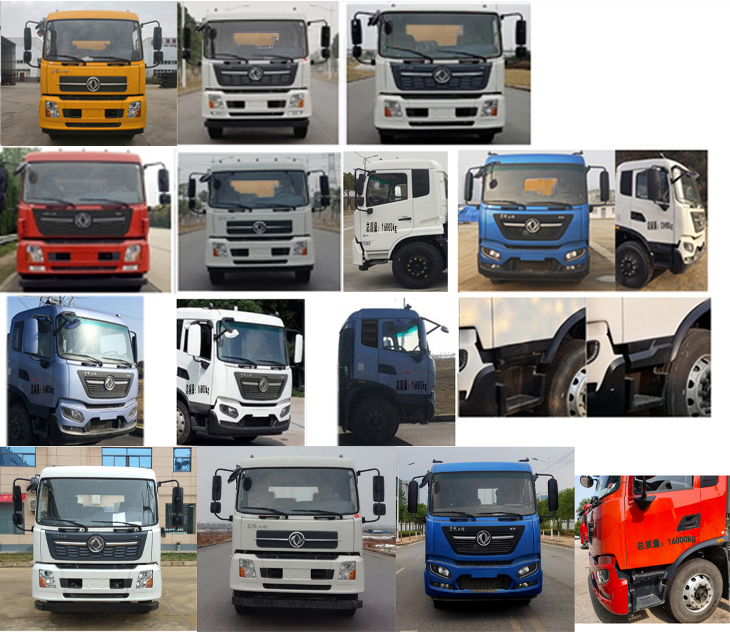

底盘才是一辆车最核心的要素，这款洒水车采用东风牌原装生产底盘，东风牌洒水车，驾驶室准乘人数达到2,3个，发动机马力才是最实在的考核一辆车过不过关的基本准则，可供选择的发动机如下：东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司生产的DDi50E190-60;D4.0NS6B185;D6.7NS6B230;DDi50E220-60;B6.2NS6B230;D4.5NS6B190;B6.2NS6B210;D4.0NS6B195 147;136;169;162;169;140;154;143等，有了大动力担保，工作起来绝对给力，丝毫不含糊。
更多相关参数信息详阅下表，解决您的困惑：
皇冠牌WZJ5160GSSE6型洒水车 |
【主要技术参数】 |
产品商标 |
皇冠牌 |
公告批次 |
345 |
产品名称 |
洒水车 |
产品型号 |
WZJ5160GSSE6型洒水车 |
总质量(Kg) |
16000 |
罐体容积(m3) |
|
额定载质量(Kg) |
9210,9145 |
外形尺寸(mm) |
8510,8480×2500×2900 |
整备质量(Kg) |
6660 |
货厢尺寸(mm) |
×× |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
接近角/离去角(°) |
17/12 |
前悬/后悬(mm) |
1430/2580,1400/2580 |
轴数 |
|
轴距(mm) |
3800,3950,4200,4500,4700,5000,5300,5800,5600 |
轴荷(Kg) |
5600/10400 |
最高车速(Km/h) |
89 |
备注 |

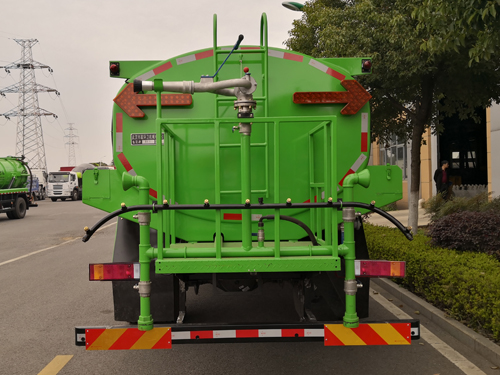

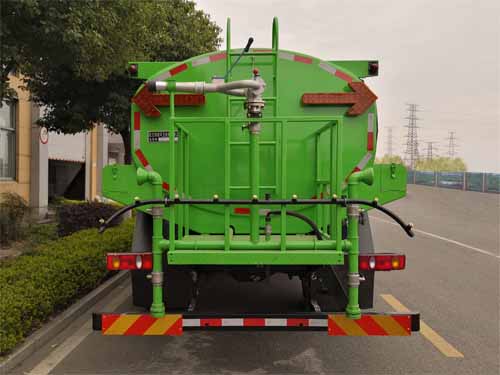

装备有水泵、喷嘴,使水流具有一定压力,用于喷洒路面,起除尘和降温作用的罐式专用作业汽车。罐体有效容积为:9.6立方米,罐体外形尺寸(长轴×短轴×长度)2000×1400×5000mm。介质为清水,密度为:1000千克/立方米,仅选用4500mm轴距,侧防护与后防护所用材料材质均为Q235A,侧防护与副车架螺栓连接,后防护与车辆焊接固定,后防护断面尺寸为:120毫米×50毫米;离地高度为430毫米。前悬/长对应关系:8510/1430,8480/1400,当驾驶室准乘人数为2人时,额定载质量为9210千克。 装备ABS,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS还可为ABS 8/东科克诺尔商用车制动系统(十堰)有限公司或 4460046450/威伯科汽车控制系统(中国)有限公司或J ABS/焦作博瑞克控制技术有限公司。随底盘选装驾驶室,选装后部灯具。 |
【底盘技术参数】 |
底盘型号 |
DFH1160EX8 |
底盘名称 |
载货汽车底盘 |
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
外形尺寸(mm) |
7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870 |
轮胎数 |
6 |
接近角/离去角(°) |
17/24,17/18,17/13,19/20 |
轮胎规格 |
9.00R20 16PR,10.00R20 18PR,275/80R22.5 18PR,10R22.5 16PR |
钢板弹簧片数 |
7/9+6,8/10+8,8/9+6,11/10+8 |
前轮距(mm) |
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
燃料种类 |
柴油 |
后轮距(mm) |
1820,1860,1800 |
排放标准 |
国六GB3847-2005,GB17691-2018国Ⅵ |
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
DDi50E190-60;D4.0NS6B185;D6.7NS6B230;DDi50E220-60;B6.2NS6B230;D4.5NS6B190;B6.2NS6B210;D4.0NS6B195 |
东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司 |
5000;4000;6700;5000;6200;4500;6200;4000 |
147;136;169;162;169;140;154;143 |
这款东风天锦国六9.6方洒水车，上户吨位为9210,9145kg，当夏季柏油路面温度过高、马路中央垃圾需冲洗到道路两旁，方便环卫工打扫作业、道路两旁绿化带缺水需灌溉时，它就会跟随环卫工作人员一起上路作业，洒水车在市政环卫中都扮演着重要的角色，对环境的绿化美化起到了很好的辅助作用。
