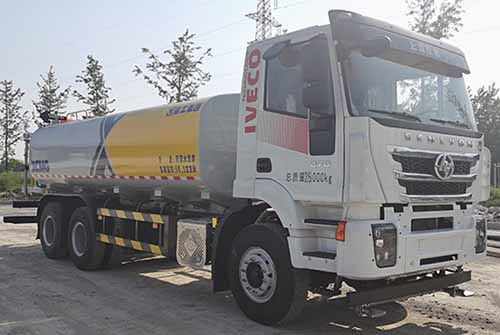

【主要技术参数】

产品商标

徐工牌

公告批次

352

产品名称

绿化喷洒车

产品型号

DXA5250GPSS6型绿化喷洒车

总质量(Kg)

25000

罐体容积(m3)

额定载质量(Kg)

12770,13050,13090

外形尺寸(mm)

10260,9660×2550×3086

整备质量(Kg)

12100,11820,11780

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2

载质量利用系数

接近角/离去角(°)

12/9,10/12,12/12

前悬/后悬(mm)

1435/3025,1435/2425

轴数

底盘轴距(mm)

3800+1400,4400+1400

轴荷(Kg)

7000/18000

最高车速(Km/h)

89,105

备注

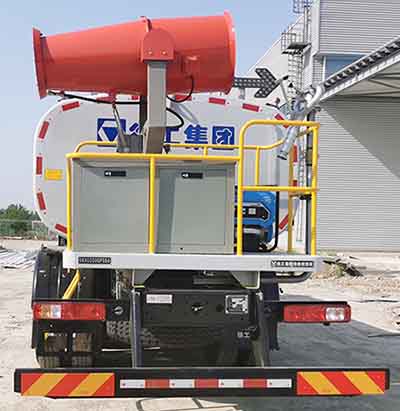

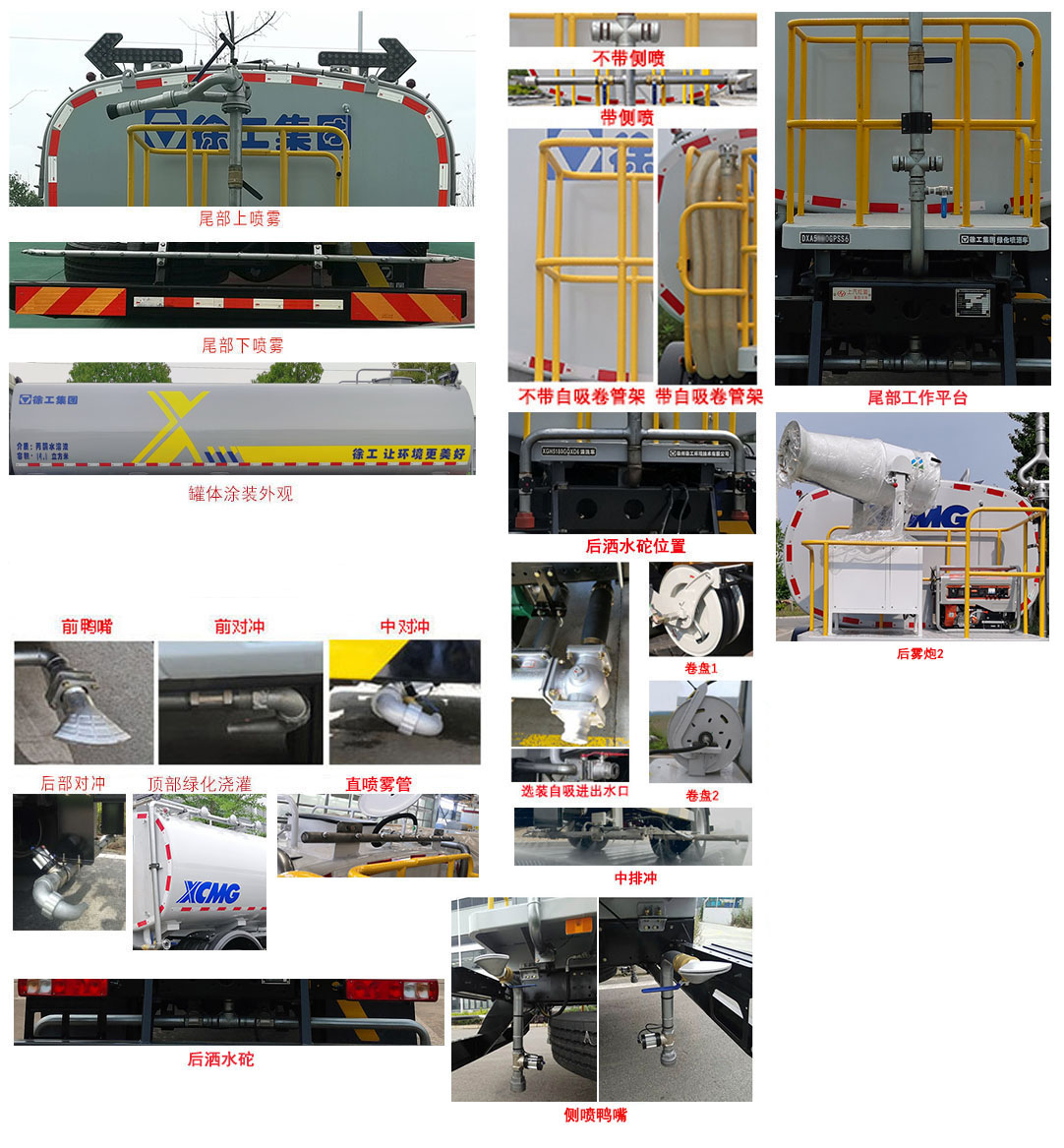

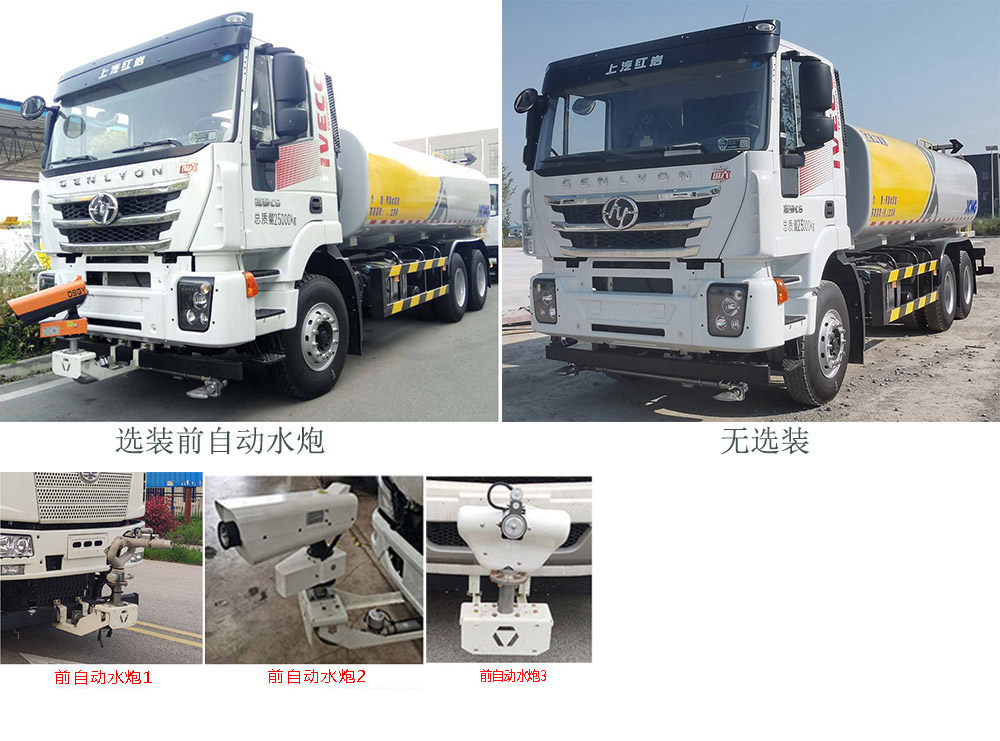

该车主要专用装置为水罐、水路及作业装置,用于城镇园林绿化,环境清洁作业;仅选用4400+1400mm轴距底盘;罐体总容量14.1立方米,有效容积13.4立方米,罐体外形尺寸(长轴×短轴×长度)(mm):2400×1470×5700,介质为丙酮水溶液,介质密度为950Kg/m3;随底盘选装限速装置,限速89km/h;装有后雾炮时(车头无选装),整车长10260mm,整备质量12100kg,后悬3025mm,离去角9°;选装前自动水炮时(不选装后雾炮),前伸600mm,整车长10260mm,整备质量11820kg,后悬2425mm,接近角为10°;无选装时,整车长9660mm,整备质量11780kg,后悬2425mm,接近角12°,离去角12°;选装鸭嘴、对冲、顶部绿化浇灌、直喷雾管、侧喷管、自吸卷管架、后洒水砣及其位置、卷盘、自吸进出水口、中排冲、侧喷鸭嘴、尾部工作平台、后部上下喷雾装置(选装上下喷雾时作业指示箭头灯及水位计安装位置可变化)、罐体涂装外观;随底盘选装单排/排半,平顶驾驶室,选装高/低导流罩,选装油箱容积,电瓶箱位置,后组合灯,前轮盘式制动;侧面防护装置材质为Q355,连接方式为螺栓连接;后防护装置材质为Q355,连接方式为焊接,断面尺寸为180×60mm,离地高度为450mm;ABS型号/生产厂家:1、ABS/ASR-24V-4S/4M/东科克诺尔商用车制动系统(十堰)有限公司,2、CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司.

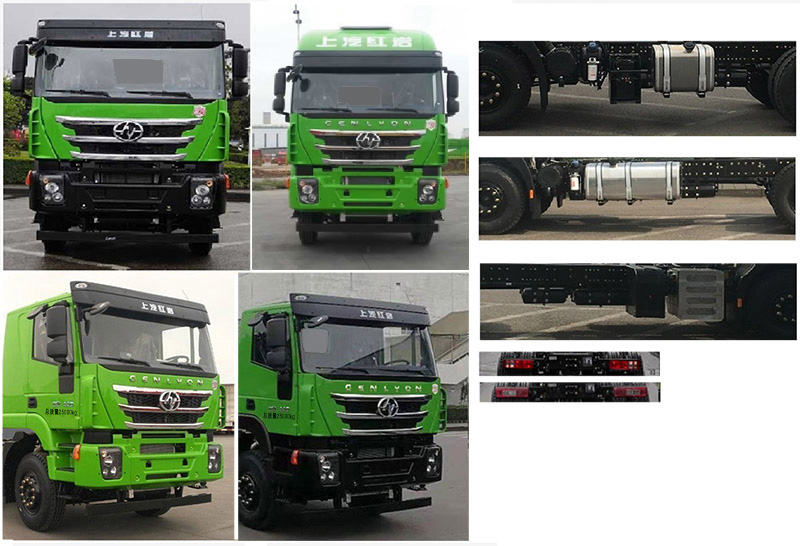

【底盘技术参数】

底盘型号

CQ1257HM4Z

底盘名称

载货汽车底盘

商标名称

红岩牌

生产企业

上汽依维柯红岩商用车有限公司

外形尺寸(mm)

8275,8315,8415,9465,8915,9915×2550,2525×3086,3492,3706,3812

轮胎数

10

接近角/离去角(°)

16/50,16/25,16/23,16/18,16/13

轮胎规格

12R22.5 18PR,295/80R22.5 18PR,315/60R22.5,11.00R20 18PR

钢板弹簧片数

2/3,2/4,3/4,2/6,3/6,8/12

前轮距(mm)

2020,2040,2060

燃料种类

柴油

后轮距(mm)

1858/1858,1780/1780

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

SC7H200Q6 SC7H215Q6 SC7H230Q6 SC7H250Q6 SC7H270Q6 SC7H290Q6

上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司

6440 6440 6440 6440 6440 6440

147 158 170 184 199 210

{产品型号}
【主要技术参数】
产品商标	徐工牌	公告批次	352
产品名称	绿化喷洒车	产品型号	DXA5250GPSS6型绿化喷洒车
总质量(Kg)	25000	罐体容积(m3)
额定载质量(Kg)	12770,13050,13090	外形尺寸(mm)	10260,9660×2550×3086
整备质量(Kg)	12100,11820,11780	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2	载质量利用系数
接近角/离去角(°)	12/9,10/12,12/12	前悬/后悬(mm)	1435/3025,1435/2425
轴数		底盘轴距(mm)	3800+1400,4400+1400
轴荷(Kg)	7000/18000	最高车速(Km/h)	89,105
备注	该车主要专用装置为水罐、水路及作业装置,用于城镇园林绿化,环境清洁作业;仅选用4400+1400mm轴距底盘;罐体总容量14.1立方米,有效容积13.4立方米,罐体外形尺寸(长轴×短轴×长度)(mm):2400×1470×5700,介质为丙酮水溶液,介质密度为950Kg/m3;随底盘选装限速装置,限速89km/h;装有后雾炮时(车头无选装),整车长10260mm,整备质量12100kg,后悬3025mm,离去角9°;选装前自动水炮时(不选装后雾炮),前伸600mm,整车长10260mm,整备质量11820kg,后悬2425mm,接近角为10°;无选装时,整车长9660mm,整备质量11780kg,后悬2425mm,接近角12°,离去角12°;选装鸭嘴、对冲、顶部绿化浇灌、直喷雾管、侧喷管、自吸卷管架、后洒水砣及其位置、卷盘、自吸进出水口、中排冲、侧喷鸭嘴、尾部工作平台、后部上下喷雾装置(选装上下喷雾时作业指示箭头灯及水位计安装位置可变化)、罐体涂装外观;随底盘选装单排/排半,平顶驾驶室,选装高/低导流罩,选装油箱容积,电瓶箱位置,后组合灯,前轮盘式制动;侧面防护装置材质为Q355,连接方式为螺栓连接;后防护装置材质为Q355,连接方式为焊接,断面尺寸为180×60mm,离地高度为450mm;ABS型号/生产厂家:1、ABS/ASR-24V-4S/4M/东科克诺尔商用车制动系统(十堰)有限公司,2、CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司.
【底盘技术参数】
底盘型号	CQ1257HM4Z	底盘名称	载货汽车底盘
商标名称	红岩牌	生产企业	上汽依维柯红岩商用车有限公司
外形尺寸(mm)	8275,8315,8415,9465,8915,9915×2550,2525×3086,3492,3706,3812	轮胎数	10
接近角/离去角(°)	16/50,16/25,16/23,16/18,16/13	轮胎规格	12R22.5 18PR,295/80R22.5 18PR,315/60R22.5,11.00R20 18PR
钢板弹簧片数	2/3,2/4,3/4,2/6,3/6,8/12	前轮距(mm)	2020,2040,2060
燃料种类	柴油	后轮距(mm)	1858/1858,1780/1780
排放标准	国六GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
SC7H200Q6 SC7H215Q6 SC7H230Q6 SC7H250Q6 SC7H270Q6 SC7H290Q6	上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司上海柴油机股份有限公司	6440 6440 6440 6440 6440 6440	147 158 170 184 199 210
