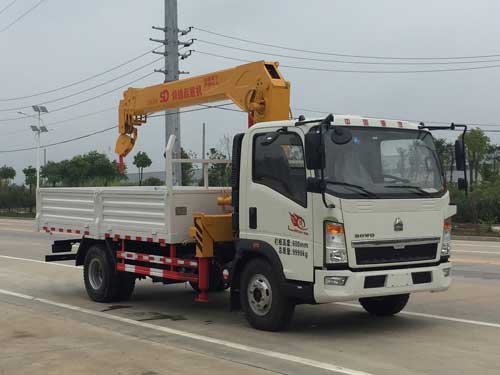

舜德牌重汽豪沃单桥4吨直臂随车吊

【主要技术参数】

产品商标

舜德牌

公告批次

312

产品名称

随车起重运输车

产品型号

SDS5107JSQZ型随车起重运输车

总质量(Kg)

9990

罐体容积(m3)

额定载质量(Kg)

3415

外形尺寸(mm)

7130,7750×2350,2500×3400,3500

整备质量(Kg)

6380

货厢尺寸(mm)

3895,4245,4455,4805×2150,2300,2400×550,600

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

1.02

接近角/离去角(°)

18/17

前悬/后悬(mm)

1160/2170,1240/2090,1160/2390,1240/2310

轴数

轴距(mm)

3800,4200

轴荷(Kg)

3590/6400

最高车速(Km/h)

90

备注

主要专用装置为货箱,吊机.外形长/轴距/前悬/后悬对应关系为(mm):7130/3800/1160,1240/2170,2090;7750/1160,1240/2390,2310.随车起重机型号/吊机质量(kg)/最大额定起升载荷(kg)/整车整备质量(kg)/额定载质量(kg)对应关系为ST090-040/1450/4000/6380/3415,QYS-4Ⅱ/1450/4000/6380/3415.侧,后防护均采用冷弯型钢Q235,侧防护螺栓连接,后防护焊接,后防护截面尺寸为(mm):100×50,下边缘离地高:500mm.发动机与油耗值对应关系为(L/100km):ISF3.8s5154/19.4L,ISF3.8s5168/19.7,MC05.14-50/19.2,MC05.16-50/19.5L,MC05.18-50/19.9,CY4SK151/19.7,MC04.16-50/19.7,MC04.17-50/19.7,YNF40E1/19.7.ABS系统型号为XH-KQ4S4M-E01,生产企业为广州市西合汽车电子装备有限公司.

【底盘技术参数】

底盘型号

ZZ1107G421CE199

底盘名称

载货汽车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南商用车有限公司

外形尺寸(mm)

6810,7340×2180,2300×2350,2550,2750

轮胎数

6

接近角/离去角(°)

18/20

轮胎规格

8.25R16LT,8.25R20 14PR,9R17.5,9R22.5

钢板弹簧片数

8/9+6,11/9+7,11/11+7,9/12+9,3/3+2

前轮距(mm)

1585,1780,1825

燃料种类

柴油

后轮距(mm)

1605,1796

排放标准

国五GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISF3.8s5154 ISF3.8s5168 MC05.14-50 MC05.16-50 MC05.18-50 CY4SK151 MC04.16-50 MC04.17-50 YNF40E1

北京福田康明斯发动机有限公司 北京福田康明斯发动机有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 东风朝阳朝柴动力有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 昆明云内动力股份有限公司

3760 3760 4580 4580 4580 3856 3760 3760 3920

115 125 103 118 132 125 115 125 125
