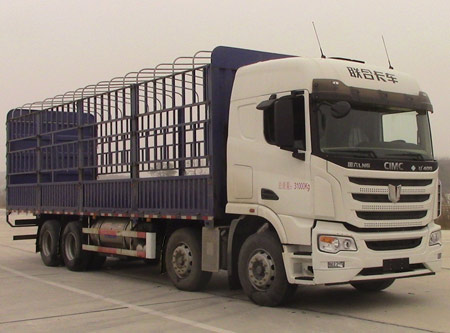

集瑞联合牌天燃气国六9.6米仓栅式运输车

【主要技术参数】

产品商标

集瑞联合牌

公告批次

330

产品名称

仓栅式运输车

产品型号

QCC5313CCYN666型仓栅式运输车

总质量(Kg)

31000

罐体容积(m3)

额定载质量(Kg)

18270

外形尺寸(mm)

12000×2550×3950

整备质量(Kg)

12600

货厢尺寸(mm)

9400,9600×2450×600,800

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2

载质量利用系数

1.46

接近角/离去角(°)

23/10

前悬/后悬(mm)

1515/2685

轴数

轴距(mm)

2100+4350+1350

轴荷(Kg)

6500/6500/18000(二轴组)

最高车速(Km/h)

110,89

备注

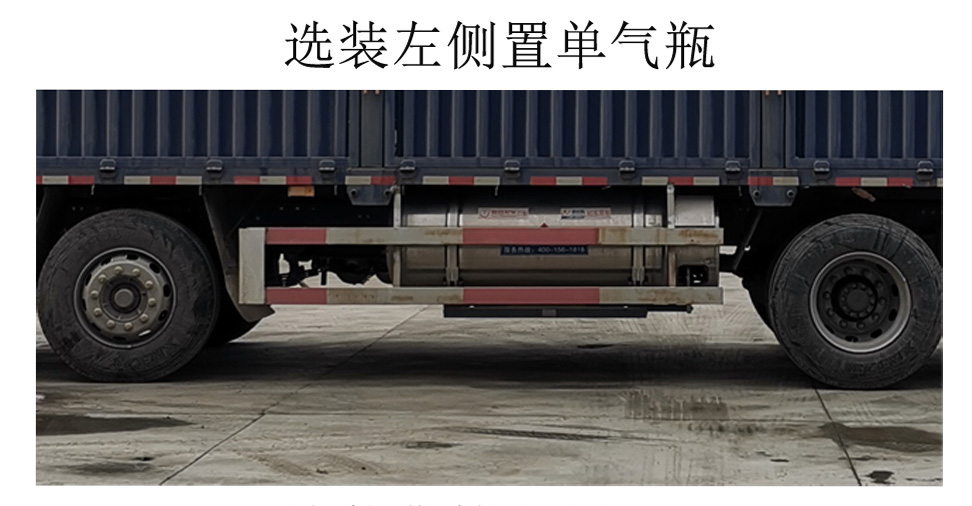

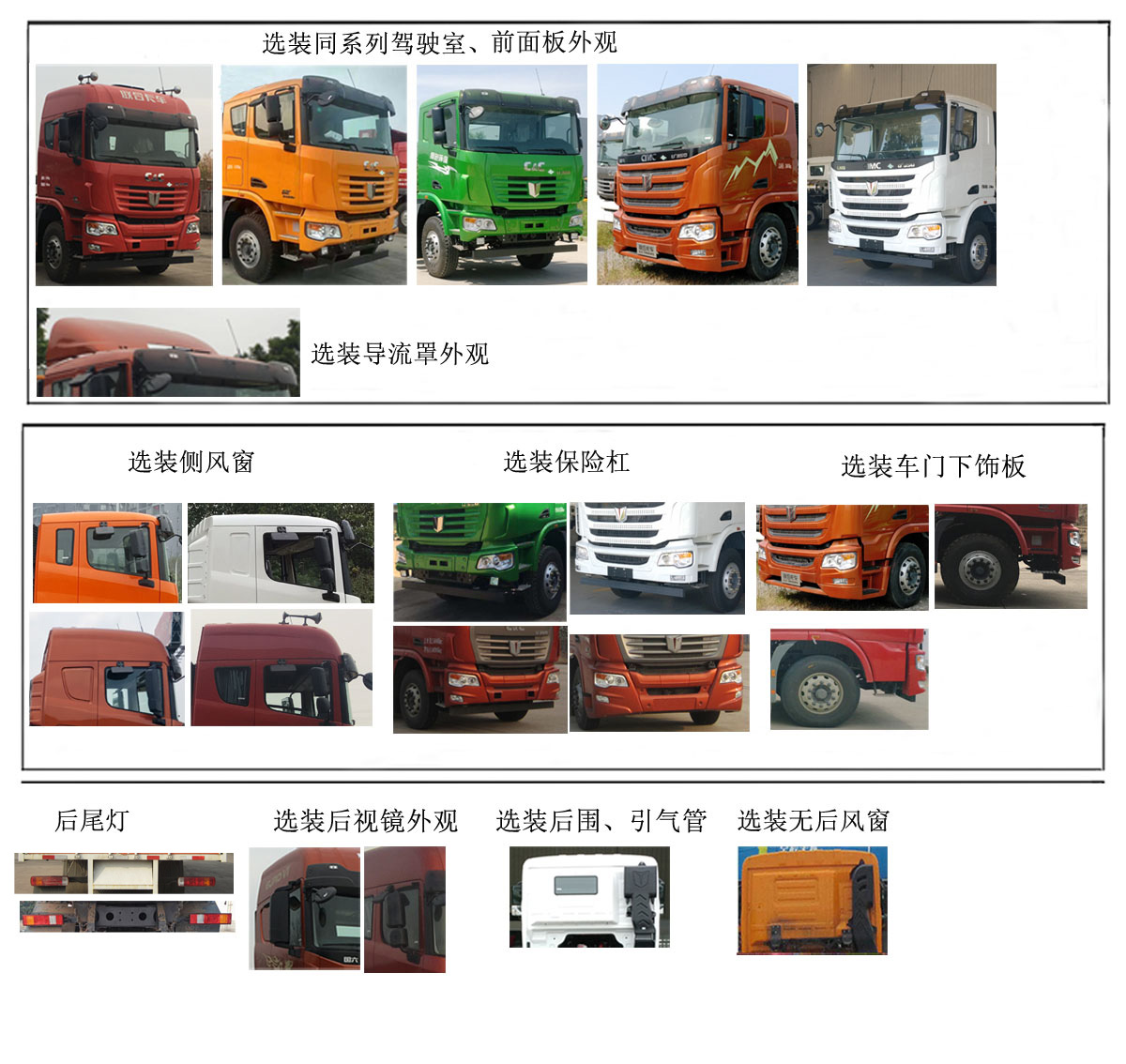

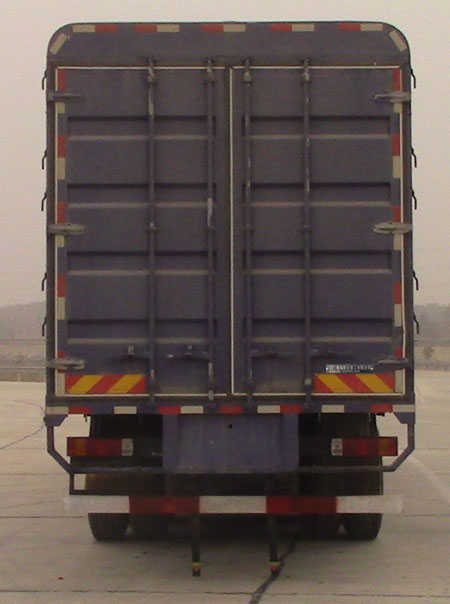

随底盘选装同系列驾驶室,前面板,导流罩外观,侧风窗,保险杠,车门下饰板,后尾灯,后视镜外观,后围和引气管,无后风窗.选装左侧置单气瓶.发动机/净功率(KW)对应关系为:YCK11400N-60/289,YCK11380N-60/275.车厢底板到仓栅顶部高度为2500mm,2600mm.侧面及后下部防护装置所用材料为Q235,侧防护连接方式为焊接,后防护连接方式为螺栓连接.后部防护装置的断面尺寸为120×50mm,下边缘的最大离地高度为480mm.ABS生产厂(型号):威伯科汽车控制系统(中国)有限公司(ABS-E).安装具有卫星定位功能的行驶记录仪.选装限速装置,限速89km/h.

【底盘技术参数】

底盘型号

QCC1313N666-E

底盘名称

载货汽车底盘

商标名称

集瑞联合牌

生产企业

集瑞联合重工有限公司

外形尺寸(mm)

11765×2550×3550,3650,3250,3130,3760

轮胎数

12

接近角/离去角(°)

23/17

轮胎规格

12R22.5,11.00R20,295/80R22.5,12.00R20 18PR,315/80R22.5 18PR

钢板弹簧片数

2/2/3,2/2/4,3/3/4,4/4/5,3/3/11,9/9/11,10/10/12,12/12/13,2/2/2+-/2+-,2/2/1+-/1+-,3/3/2+-/2+-,3/3/1+-/1+-,9/9/2+-/2+-,9/9/1+-/1+-,10/10/2+-/2+-,10/10/1+-/1+-,2/2/-,3/3/-,9/9/-,10/10/-

前轮距(mm)

2040/2040,2080/2080,2115/2115

燃料种类

LNG

后轮距(mm)

1860/1860,1890/1890

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCK11400N-60 YCK11380N-60

广西玉柴机器股份有限公司 广西玉柴机器股份有限公司

10980 10980

294 280
