【主要技术参数】

产品商标

楚胜牌

公告批次

370

产品名称

高空作业车

产品型号

CSC5040JGK6J21S型高空作业车

总质量(Kg)

4495

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

5995×2090×3080

整备质量(Kg)

4365

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2

载质量利用系数

接近角/离去角(°)

19/12

前悬/后悬(mm)

1075/1800,1110/1765,1135/1740,1090/1785

轴数

轴距(mm)

2800,2850

轴荷(Kg)

1675/2820

最高车速(Km/h)

100

备注

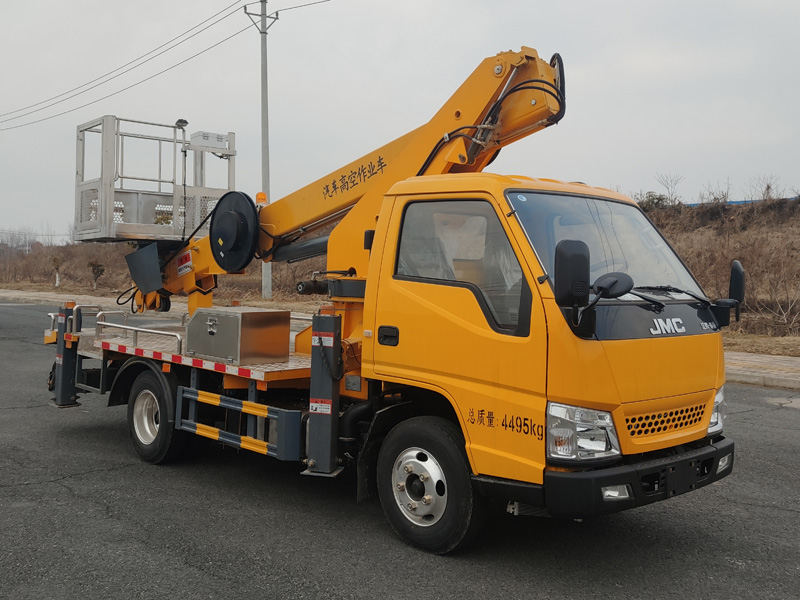

该车用途为抢修电力、通讯、路灯等高空作业,主要专用装置为:液压机构,臂架,转台,工作平台,支腿等,通过臂架伸缩,转台回转,将工作平台举升至作业位置.侧、后防护材料均为Q235,侧防护螺栓连接,后防护焊接,截面尺寸:100×50mm,下边缘离地高370mm.仅采用轴距2800mm,后伸320mm.ABS系统型号/生产厂家:APG3550500A/浙江亚太机电股份有限公司;选装液刹ABS系统型号/生产厂家:3550B500/浙江亚太机电股份有限公司.选装描述:随底盘选装驾驶室样式和驾驶室门板样式.支腿上装有作业警示灯,该灯仅用于作业状态下使用,车辆行驶过程中关闭.选装驾驶室,门框黑色贴膜可选择取消.选装前脸、前部灯具.选装黑色轮毂.

【底盘技术参数】

底盘型号

JX1041TCD26

底盘名称

载货汽车底盘

商标名称

江铃牌

生产企业

江铃汽车股份有限公司

外形尺寸(mm)

5385,5410,5365×1835,1865,1962,1880,1920×2060,2030,2020,2040,2075,2095,2196,2130,2150,2170,2215

轮胎数

6

接近角/离去角(°)

19/15,18/14,19/17,19.4/17.4,22/17,14/14,17/16,14/17,16/17

轮胎规格

6.50R15LT 10PR,185/75R16C,6.50R16LT 10PR,7.00R16LT 8PR

钢板弹簧片数

7/6+5,5/5+4,3/3+2,6/6+5,6/8+5,4/4+6,5/4+6,7/4+6,5/3+2,5/3+3,5/3+4,5/4+2,5/4+3,6/3+2,6/3+3,6/3+4,6/4+2,6/4+3,7/3+2,7/3+3,7/3+4,7/4+2,7/4+3,4/4+2,4/4+3,3/3+2,7/4+4,5/4+4,6/5+4,3/1+3,1/1+1,2/1+2,4/1+3,2/1+1,3/1+2,1/1+3,3/1+1,2/2+2,1/1,2/2,3/3,3/3+3,3/4

前轮距(mm)

1400,1370,1415,1460,1475

燃料种类

柴油

后轮距(mm)

1425,1475

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

JX4D30B6H;JX493ZLQ6A;JX4D25A6H;JX493ZLQ6D;JX495ZLQ6C;JX493ZLQ6F;D20TCIF12

江铃汽车股份有限公司;江铃汽车股份有限公司;江铃汽车股份有限公司;江铃汽车股份有限公司;江铃汽车股份有限公司;江铃汽车股份有限公司;昆明云内动力股份有限公司

2892;2771;2478;2499;2478;2499;1999

85;90;105;90;105;95;90
