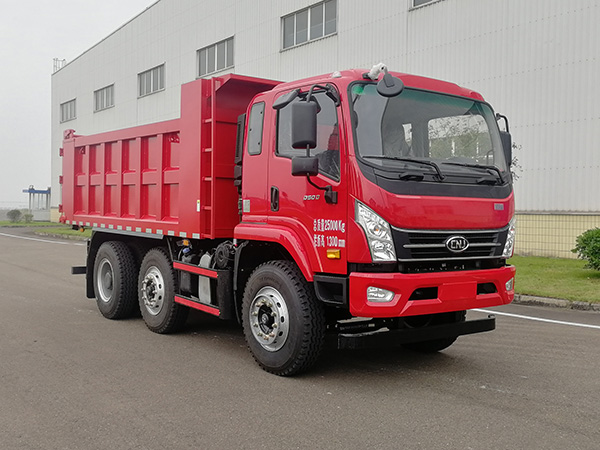

南骏牌后双桥4.5米自卸汽车
自卸车可移动的上装以及加装的液压系统提升了整车对底盘的要求，而为了保证底盘与的上装部能够完美的衔接在一起，所以自卸车底盘在制作上做出了特殊的设定。下面就以南骏牌后双桥4.5米自卸汽车为代表简单的了解一下自卸车的底盘部分。
这款车型的整车尺寸为6450,6950,7070,7150,6550×2390,2460,2500×2850,2880,2920,3000,2800（mm），箱体尺寸为4100,4300,4500,4200×2200,2300×600,800,900,1000,1200,1300,1400,1500（mm），其中上装部分占据整车的比率比较大，提高了整车在工作时的效率。
箱体侧防护以及后防护均选用选用冷弯型钢材质，通过螺栓连接，抗撞击能力强。
车辆的底盘部分，选用南骏牌NJA3250RPD38A底盘。作为整车的动力来源，车辆的发动机提供了多款可供选择，其中比较常用的为广西玉柴机器股份有限公司;广西玉柴机器股份有限公司;广西玉柴机器股份有限公司YCS06245-60;YCK05230-61;YCS04220-61A发动机，可以根据具体需求选择适合的发动机。与此同时，车辆的驾驶室准程人数3人，制作工艺也满足了舒适需求。
更多参数信息下表可见：
南骏牌NJA3251RPD38A型自卸汽车 |
【主要技术参数】 |
产品商标 |
南骏牌 |
公告批次 |
370 |
产品名称 |
自卸汽车 |
产品型号 |
NJA3251RPD38A型自卸汽车 |
总质量(Kg) |
25000 |
罐体容积(m3) |
|
额定载质量(Kg) |
17000,16505 |
外形尺寸(mm) |
6450,6950,7070,7150,6550×2390,2460,2500×2850,2880,2920,3000,2800 |
整备质量(Kg) |
7805,8300 |
货厢尺寸(mm) |
4100,4300,4500,4200×2200,2300×600,800,900,1000,1200,1300,1400,1500 |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
2.20,2.01 |
接近角/离去角(°) |
13/18,13/16,13/20,20/18 |
前悬/后悬(mm) |
1495/1605,1495/1805,1320/1450,1320/1900,1320/1550 |
轴数 |
|
轴距(mm) |
2530+1320,2360+1320 |
轴荷(Kg) |
7000/18000(二轴组) |
最高车速(Km/h) |
80 |
备注 |

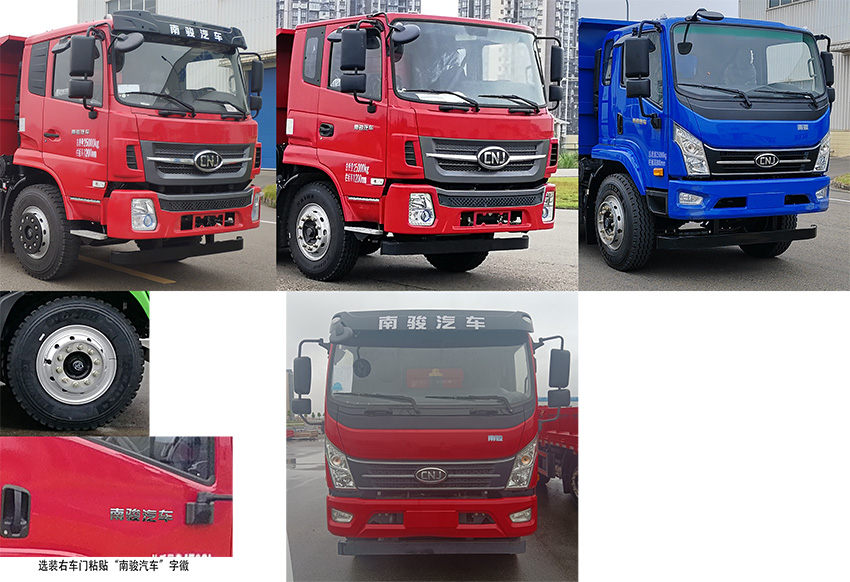

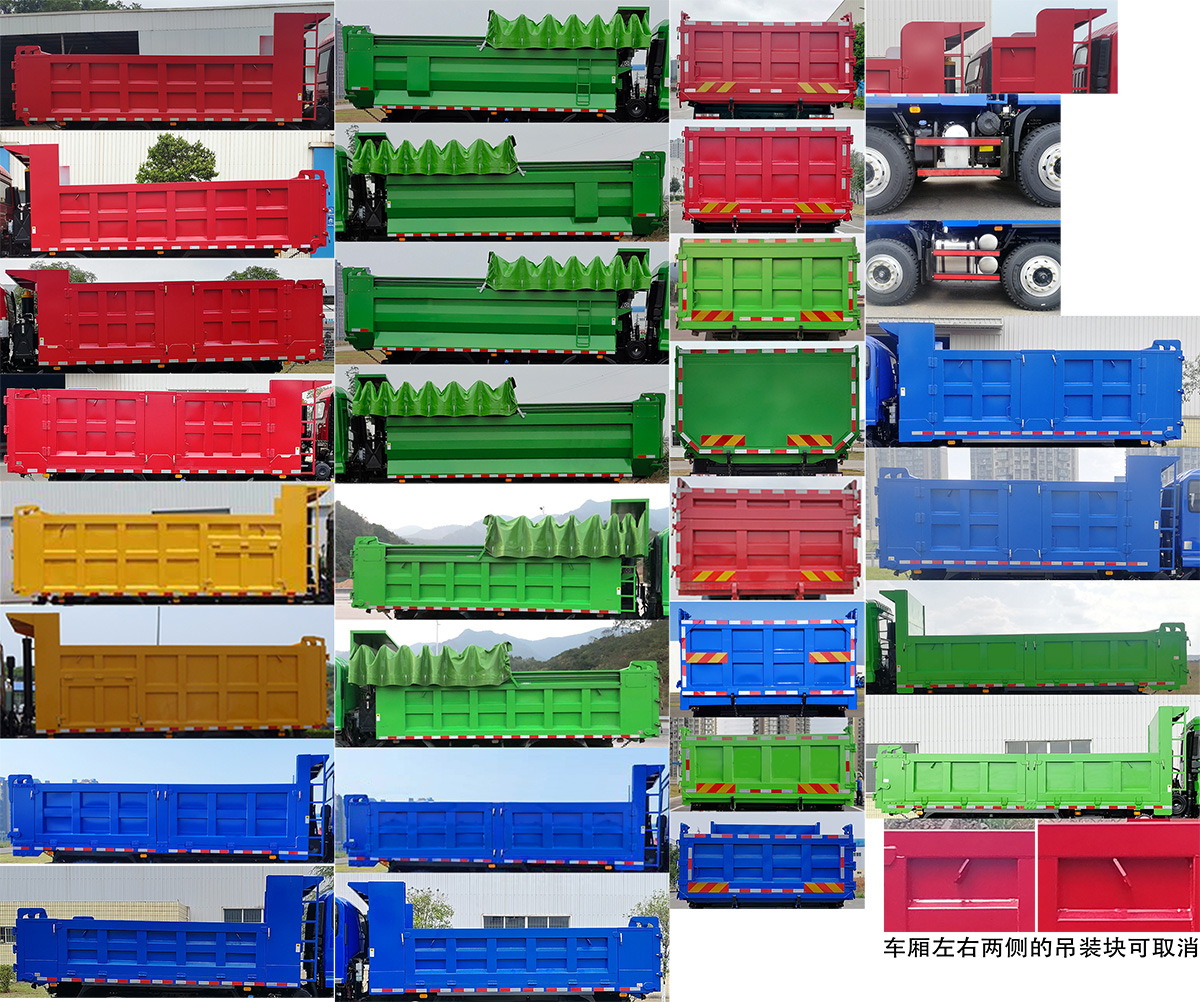

车厢后卸。发动机/净功率(Kw)/油耗值(L/100km):YCS06245-60/176/34.8,YCK05230-61/165/34.8,YCS04220-61A/158/35.5。ABS型号:ABS/ASR-24V-4S/4M,CM4XL-4S/4M,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,广州瑞立科密汽车电子股份有限公司。侧、后防护装置材质:Q235,与车辆用螺栓连接,后护栏截面尺寸120×60mm,120×80mm,离地高410,430,450,470,490mm。安装有卫星定位功能的行驶记录仪。该车型可选装ETC车载装置。选装前面罩、大灯、遮阳板、银白色轮圈、驾驶室右车门“南骏汽车”字徽、车厢外观、车厢前立柱圆弧结构、可取消车厢左右侧吊装块、带篷布车厢。 |
【底盘技术参数】 |
底盘型号 |
NJA3250RPD38A |
底盘名称 |
自卸汽车底盘 |
商标名称 |
南骏牌 |
生产企业 |
四川南骏汽车集团有限公司 |
外形尺寸(mm) |
6830,6395,6735×2390,2460,2500×2810,2850,2750 |
轮胎数 |
8 |
接近角/离去角(°) |
13/18,20/18 |
轮胎规格 |
11.00R20 18PR |
钢板弹簧片数 |
9/-/10+8 |
前轮距(mm) |
1870,1900,1968 |
燃料种类 |
柴油 |
后轮距(mm) |
1930/1780,1930/1810,1990/1860 |
排放标准 |
国六GB17691-2018国Ⅵ |
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
YCS06245-60;YCK05230-61;YCS04220-61A |
广西玉柴机器股份有限公司;广西玉柴机器股份有限公司;广西玉柴机器股份有限公司 |
6234;5132;4295 |
180;169;162 |
南骏牌后双桥4.5米自卸汽车的底盘有着自身的独特性，同时其承载力、稳定性等各方面性能也相当的突出，所以实用性也就更强。
