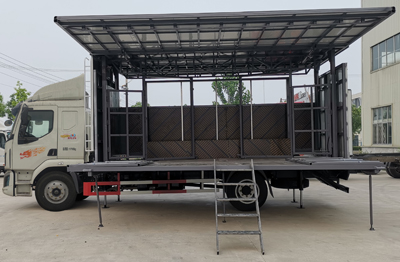

新东日牌东风柳汽乘龙单桥国六流动舞台车

【主要技术参数】

产品商标

新东日牌

公告批次

333

产品名称

舞台车

产品型号

YZR5120XWTLZ6型舞台车

总质量(Kg)

11700

罐体容积(m3)

额定载质量(Kg)

335,605,1005,1600,2155

外形尺寸(mm)

10550,9990,9200,8995,8600,8400×2550×3998,3950,3898,3650

整备质量(Kg)

11170,10900,10500,9905,9350

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

20/11

前悬/后悬(mm)

1345/2905,1345/2945,1345/2755,1345/2550,1345/2155,1345/1955

轴数

轴距(mm)

5100,5700,6300

轴荷(Kg)

4300/7400

最高车速(Km/h)

90

备注

1.整车长/轴距/后悬对应(mm)关系为:10550/6300/2905,9990/5700/2945,9200/5100/2755,8995/5100/2550,8600/5100/2155,8400/5100/1955.2.导流罩为选装件,车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;3.该车是进行舞台文艺表演的专用车辆.专用装置:顶棚,侧翼,支腿,木地板,护栏,爬梯,电器接口4.ABS型号/企业:ABS-E 4S/4M /威伯科汽车控制系统(中国)有限公司;CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司。5.侧防护和后防护装置材料:Q235材质,焊接,后防护断面尺寸(宽×高)(mm)50×150,离地高500mm.

【底盘技术参数】

底盘型号

LZ5180XXYM3ACT

底盘名称

厢式运输车底盘

商标名称

乘龙牌

生产企业

东风柳州汽车有限公司

外形尺寸(mm)

8860,9860,10460×2460×2875

轮胎数

6

接近角/离去角(°)

20/12,20/11

轮胎规格

10.00R20 18PR,275/80R22.5 18PR,295/80R22.5 18PR

钢板弹簧片数

8/9+5,2/2+1,2/3+2,2/9+5,3/9+5,7/7+8,3/9+7

前轮距(mm)

1916,1956

燃料种类

柴油

后轮距(mm)

1800

排放标准

国六GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCS04180-68 YCS04200-68 D4.0NS6B195

广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司

4156 4156 4000

132 147 143
