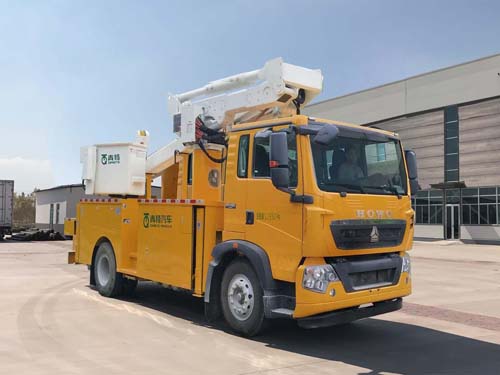

重汽豪沃国六22米伸缩臂式高空作业车_文库中心

【主要技术参数】

产品商标

青特牌

公告批次

336

产品名称

高空作业车

产品型号

QDT5136JGKS6型高空作业车

总质量(Kg)

12885

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

8250×2520×3930,3780

整备质量(Kg)

12755,12690

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

19/13

前悬/后悬(mm)

1430/2200

轴数

轴距(mm)

3800,4200,4500,4700,5000

轴荷(Kg)

5850/7035

最高车速(Km/h)

101

备注

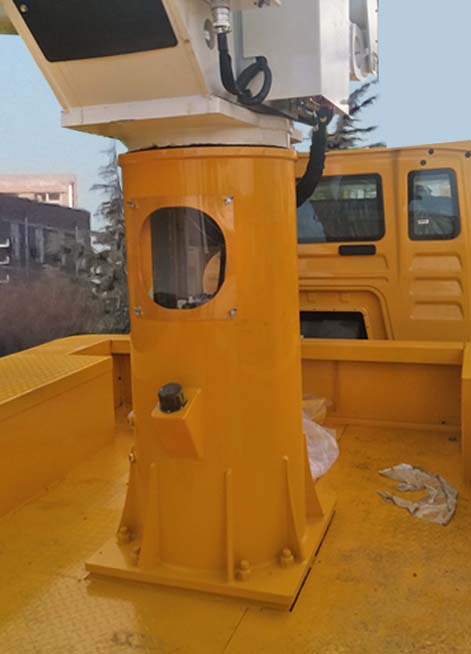

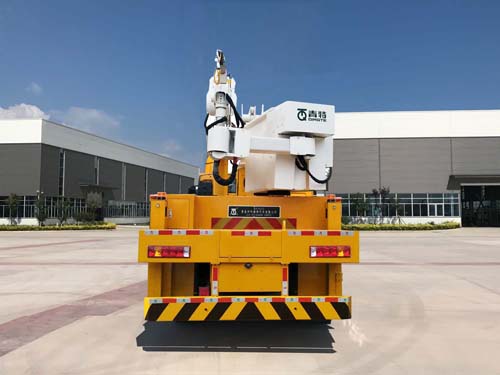

该车后伸120mm,该车仅采用4500mm轴距底盘。选装矮立柱,此时整车高度3780mm。专用装置:臂架、绝缘臂、工作平台,用于举升运送专业人员进行高空带电作业和市政抢修;侧面工具箱起到防护装置作用。后防护装置材料:Q235,连接方式:焊接,后部防护装置截面尺寸260mm×70mm,离地高度470mm。随底盘安装ABS,ABS系统型号为4460046300(EBS3),生产企业为威伯科(上海)管理有限公司。

【底盘技术参数】

底盘型号

ZZ1187K501GF1

底盘名称

载货汽车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

外形尺寸(mm)

7180,7680,8130,8430,8750×2496×2890,3020,3320,2820

轮胎数

6

接近角/离去角(°)

19/22,19/19

轮胎规格

295/80R22.5,12R22.5,11.00R20,10.00R20,275/80R22.5,11R22.5

钢板弹簧片数

11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,2/3,7/7+6,7/7+3,3/7+6,3/7+3

前轮距(mm)

1950,2035

燃料种类

柴油

后轮距(mm)

1848,1860

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07.27-60 WP6H245E61 WP4.6NQ220E61 MC05H.20-60 MC05H.23-60 MC05H.25-60 MC07.25-60 MC07.29-60 MC07H.29-60 WP6H270E61

中国重型汽车集团有限公司潍柴动力股份有限公司潍柴动力股份有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司潍柴动力股份有限公司

6870 6220 4580 4910 4910 4910 6870 6870 7360 6220

202 180 162 147 166 180 188 213 213 199

青特牌QDT5136JGKS6型高空作业车
【主要技术参数】
产品商标	青特牌	公告批次	336
产品名称	高空作业车	产品型号	QDT5136JGKS6型高空作业车
总质量(Kg)	12885	罐体容积(m3)
额定载质量(Kg)		外形尺寸(mm)	8250×2520×3930,3780
整备质量(Kg)	12755,12690	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2,3	载质量利用系数
接近角/离去角(°)	19/13	前悬/后悬(mm)	1430/2200
轴数		轴距(mm)	3800,4200,4500,4700,5000
轴荷(Kg)	5850/7035	最高车速(Km/h)	101
备注	该车后伸120mm,该车仅采用4500mm轴距底盘。选装矮立柱,此时整车高度3780mm。专用装置:臂架、绝缘臂、工作平台,用于举升运送专业人员进行高空带电作业和市政抢修;侧面工具箱起到防护装置作用。后防护装置材料:Q235,连接方式:焊接,后部防护装置截面尺寸260mm×70mm,离地高度470mm。随底盘安装ABS,ABS系统型号为4460046300(EBS3),生产企业为威伯科(上海)管理有限公司。
【底盘技术参数】
底盘型号	ZZ1187K501GF1	底盘名称	载货汽车底盘
商标名称	豪沃牌	生产企业	中国重汽集团济南卡车股份有限公司
外形尺寸(mm)	7180,7680,8130,8430,8750×2496×2890,3020,3320,2820	轮胎数	6
接近角/离去角(°)	19/22,19/19	轮胎规格	295/80R22.5,12R22.5,11.00R20,10.00R20,275/80R22.5,11R22.5
钢板弹簧片数	11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,2/3,7/7+6,7/7+3,3/7+6,3/7+3	前轮距(mm)	1950,2035
燃料种类	柴油	后轮距(mm)	1848,1860
排放标准	国六GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
MC07.27-60 WP6H245E61 WP4.6NQ220E61 MC05H.20-60 MC05H.23-60 MC05H.25-60 MC07.25-60 MC07.29-60 MC07H.29-60 WP6H270E61	中国重型汽车集团有限公司潍柴动力股份有限公司潍柴动力股份有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司潍柴动力股份有限公司	6870 6220 4580 4910 4910 4910 6870 6870 7360 6220	202 180 162 147 166 180 188 213 213 199
