| 达标车型编号G026000327 |
| 生产企业 | 山东梁山通亚汽车制造有限公司 | ||||||||||

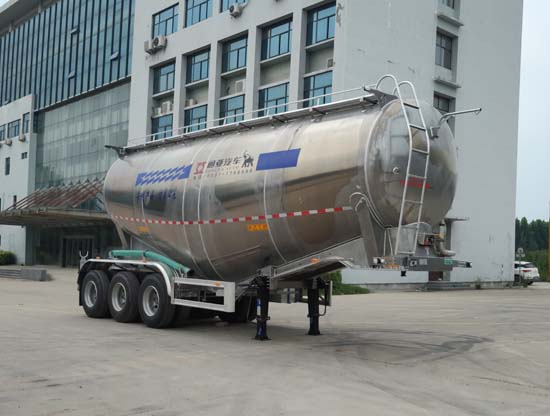

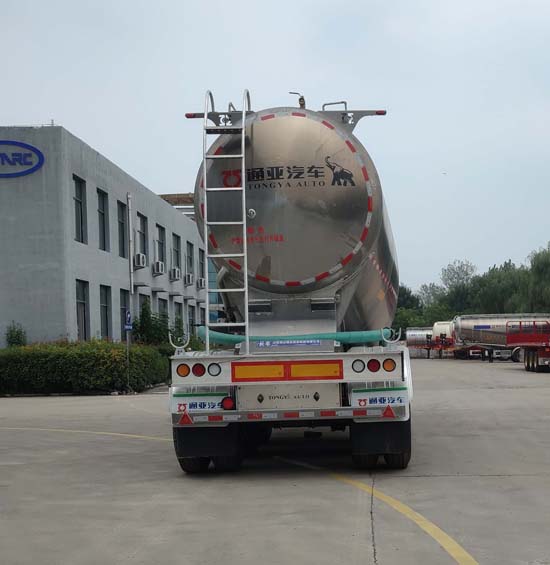

| 产品型号 | CTY9400GXHLF | 产品名称 | 下灰半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9150,8980×2550×4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 30.2 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5480,5200,5000 | ||||||||
| 支撑装置型号 | YHD28T,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1280 | ||||||||
| 半挂车前回转半径（mm） | 1390,1370,1360,1400 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1540,1520,1510,1550 | ||||||||
| 半挂车间隙半径（mm） | 2370 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8600,8650,8530,8450,8500,8420 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 车长/前悬/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离(mm)(前回转半径,与之匹配的半挂牵引车前回转半径)参数对应关系为:9150/550/5180+1310+1310/800/8600(1390,≥1540),9150/500/5230+1310+1310/800/8650(1370,≥1520),8980/450/5080+1310+1310/830/8530(1360,≥1510),8980/530/5000+1310+1310/830/8450(1390,≥1540),8980/480/5080+1310+1310/800/8500(1370,≥1520),8980/560/5000+1310+1310/800/8420(1400,≥1550).选装走台样式,选装爬梯安装位置(前部/后部/侧面)及个数(一个/两个/三个),选装前示廓灯安装部件样式选装后部大梁挡板样式,选装罐道样式;顶部封闭不可开槽,后部不可开启. | ||||||||||

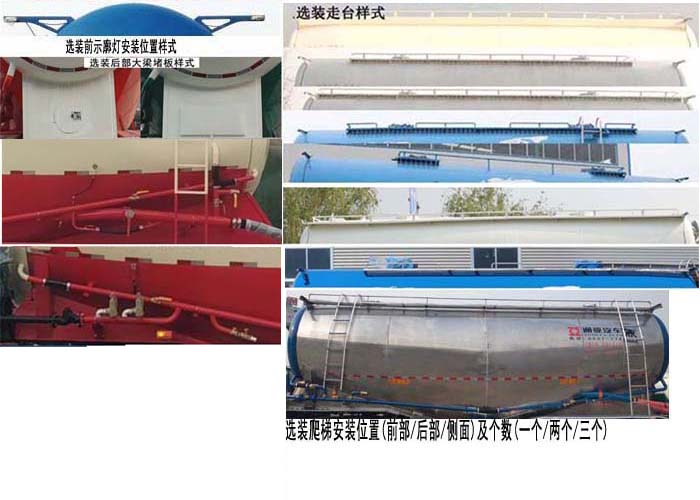

| 选装照片 |  |
||||||||||
