| 达标车型编号G026000086 |
| 生产企业 | 梁山通泰车业有限公司 | ||||||||||
| 产品型号 | TZL9402ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10700,10600,10500,10200,10000,9800,9600,9500×2550,2500×3900,3800,3700,3600,3500,3400,3300,3200,3100,3000,2900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 10100,10000,9900,9800,9600,9400,9300,9200,9000,8900,8800×2490,2470,2450,2420,2400,2380,2360,2340×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8650,8300,7900 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1479,1590,1620,1651,1683,1717,1785 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8500,8750,8850,8900,9100,9250,9450 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 1.货厢栏板内尺寸(长*宽*高):10100,10000,9900,9800,9600,9400,9300,9200,9000,8900,8800x2490,2470,2450,2420,2400,2380,2360,2340x600,550,500;2.该车自卸方式为后卸,选装前档板样式,选装油缸底座样式,选装侧面箱板样式,选装后部锁紧结构,选装防尘电动篷布结构及手动篷布结构,选装后翻转支架结构,挂车自备液压油箱,选装油箱的安装位置为前档两侧、大梁底部及两侧,油箱位置可选择;3.车长/轴距/后悬/半挂牵引销到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)对应关系为:10700/5200+1310+1310/1630/1250/1785/9450,10600/5200+1310+1310/1630/1150/1717/9450,10500/5100+1310+1310/1530/1250/1785/9250,10200/4950+1310+1310/1530/1100/1683/9100,10000/4950+1310+1310/1330/1100/1683/8900,9800/4950+1310+1310/1180/1050/1651/8750,9800/4700+1310+1310/1530/950/1590/8850,9600/4700+1310+1310/1180/1100/1683/8500,9600/4700+1310+1310/1530/750/1479/8850,9500/4700+1310+1310/1180/1000/1620/8500,4.整备质量(kg)/额定载质量(kg)的对应关系:8650/31350,8300/31700,7900/32100;货车驱动轴数量:N/A | ||||||||||

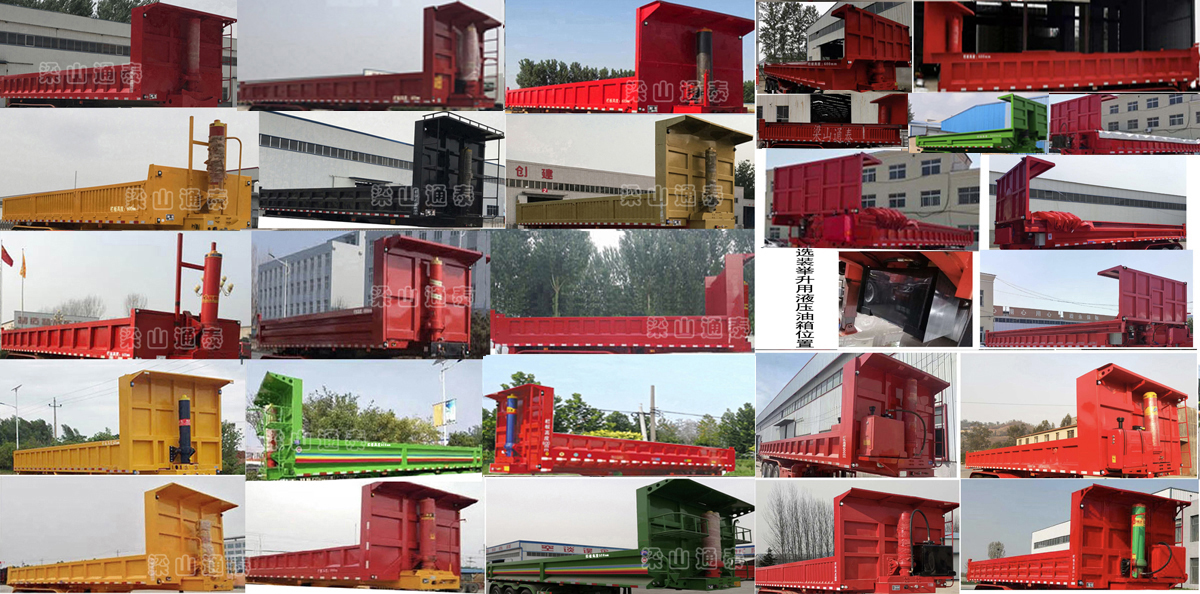

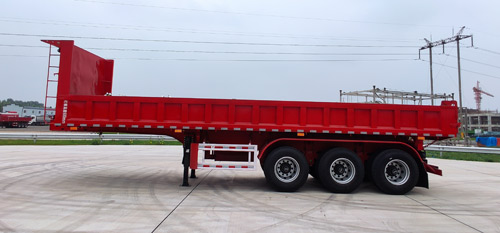

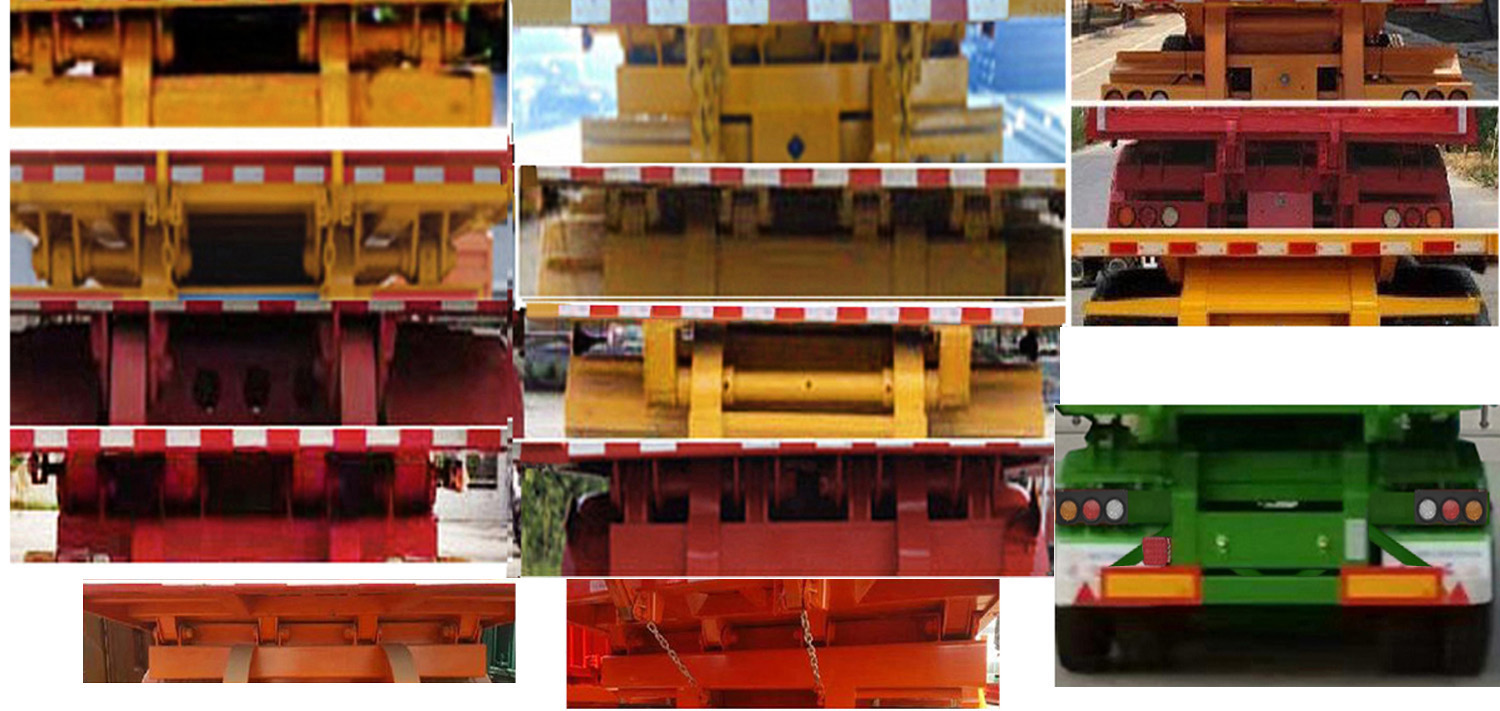

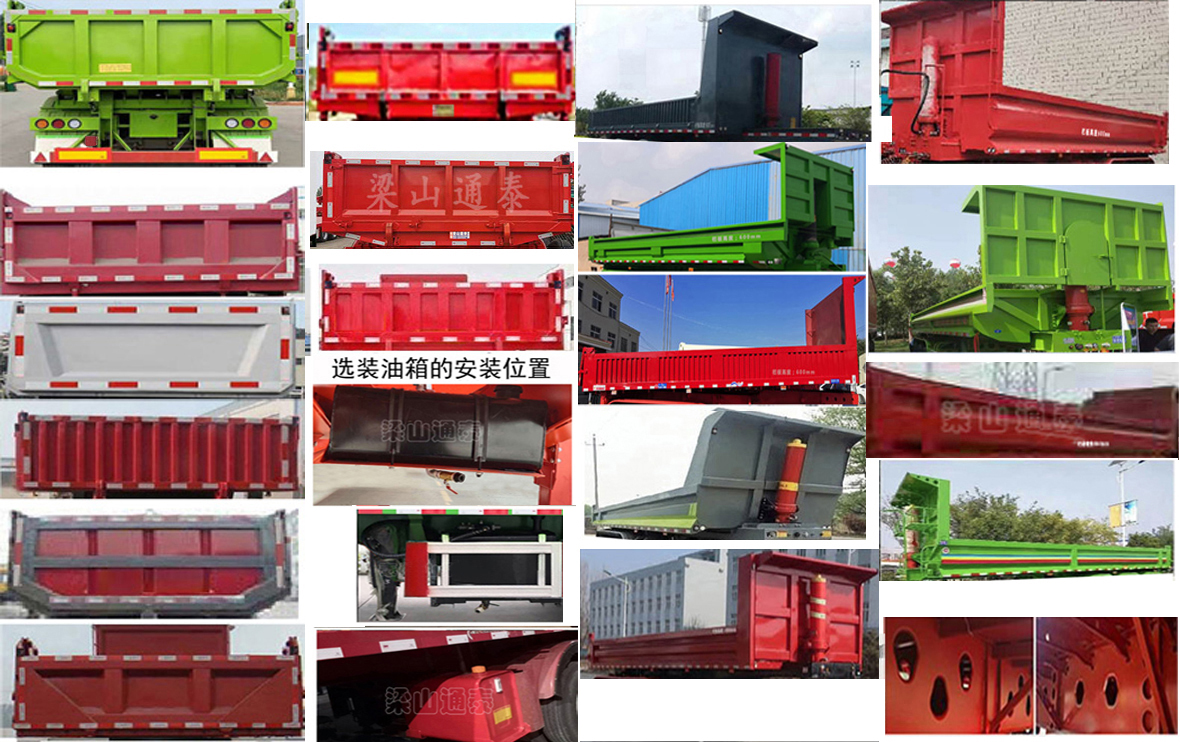

| 选装照片 |    |
||||||||||
