| 达标车型编号G026000649 |
| 生产企业 | 石家庄永达挂车有限公司 | ||||||||||
| 产品型号 | ZYD9401CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11000,10500×2500,2550×3360,3560,3760 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 10850,10350×2470,2450,2430,2400,2380,2360×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5600,5500 | ||||||||
| 支撑装置型号 | FW28,SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R2012PR,12R22.512PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 54 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式,盘式,盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1275 | ||||||||
| 半挂车前回转半径（mm） | 1880 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9600,9800,9100 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 车长/半挂车牵引销到车辆最前端的距离/轴距/后悬对应关系:11000/1400/5150+1310+1310/1830,11000/1200/5350+1310+1310/1830,10500/1400/5150+1310+1310/1330;车辆对应车厢底板至仓栅顶部的高度为2400mm,2200mm,2000mm,1800mm;选装长锁杠或短锁杠或隐形锁杠的对开门仓栅结构,可选装一层,两层,三层仓栅,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式,后门厢板可为横瓦楞,竖瓦楞,镀锌板,铝合金板,方管十字花后门;整车货厢栏板选装横瓦楞,竖瓦楞,镀锌板,铝合金板,方管十字花样式,侧面厢板可选装四开扇,五开扇,六开扇,七开扇,选装大梁异型孔结构;选装侧门花篮样式、后门样式和前门样式.选装错花花篮样式.选装内置锁具.整车货厢栏板选装竖瓦楞、平板箱板.车门合页每扇门可选四个,五个,六个,七个,八个,工具箱可选装车辆右侧或左侧,上边梁可为拆卸式或固定式选装大梁打孔,立柱(插桩)可以为拆卸式,也可以为固定式,立柱可选装圆型直角型棱型结构.爬梯,篷布架,电气路接头及其护板不在车辆外型尺寸测量范围内,不具备载货功能,且超出车辆前,后端或两侧不大于50mm的灯光和光信号装置,防撞胶块及类似装置,锁杠及锁座,铰链,手柄,合页,以及位于轮胎接地点正上方的轮胎壁的变形部分不在车辆外型尺寸测量范围;一,ABS生产企业:广州瑞立科密汽车电子股份有限公司,ABS型号:CM2XL-4S/2M二,货厢栏板内尺寸长度选装：10350；高度选装：550,500；宽度选装：2450,2430,2400,2380,2360；防护材料均采用Q235B,侧面装置:与车辆连接方式为螺栓连接,后防护截面尺寸(mm):140X55,连接方式为焊接,离地高度为480mm. | ||||||||||

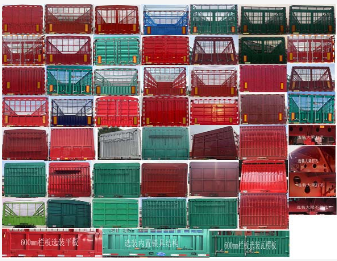

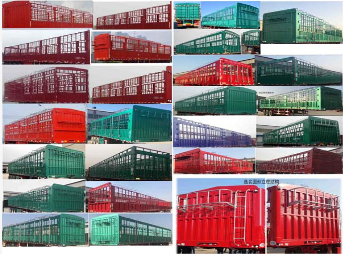

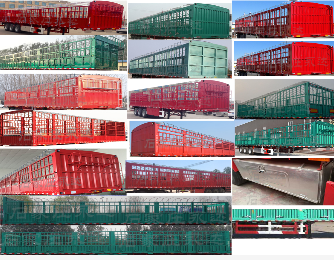

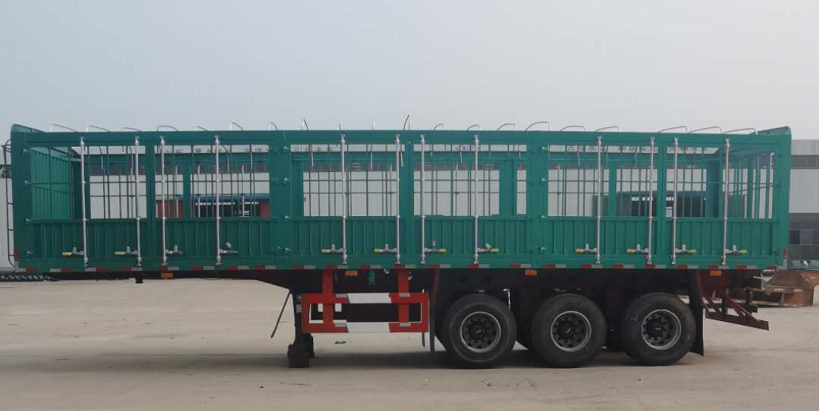

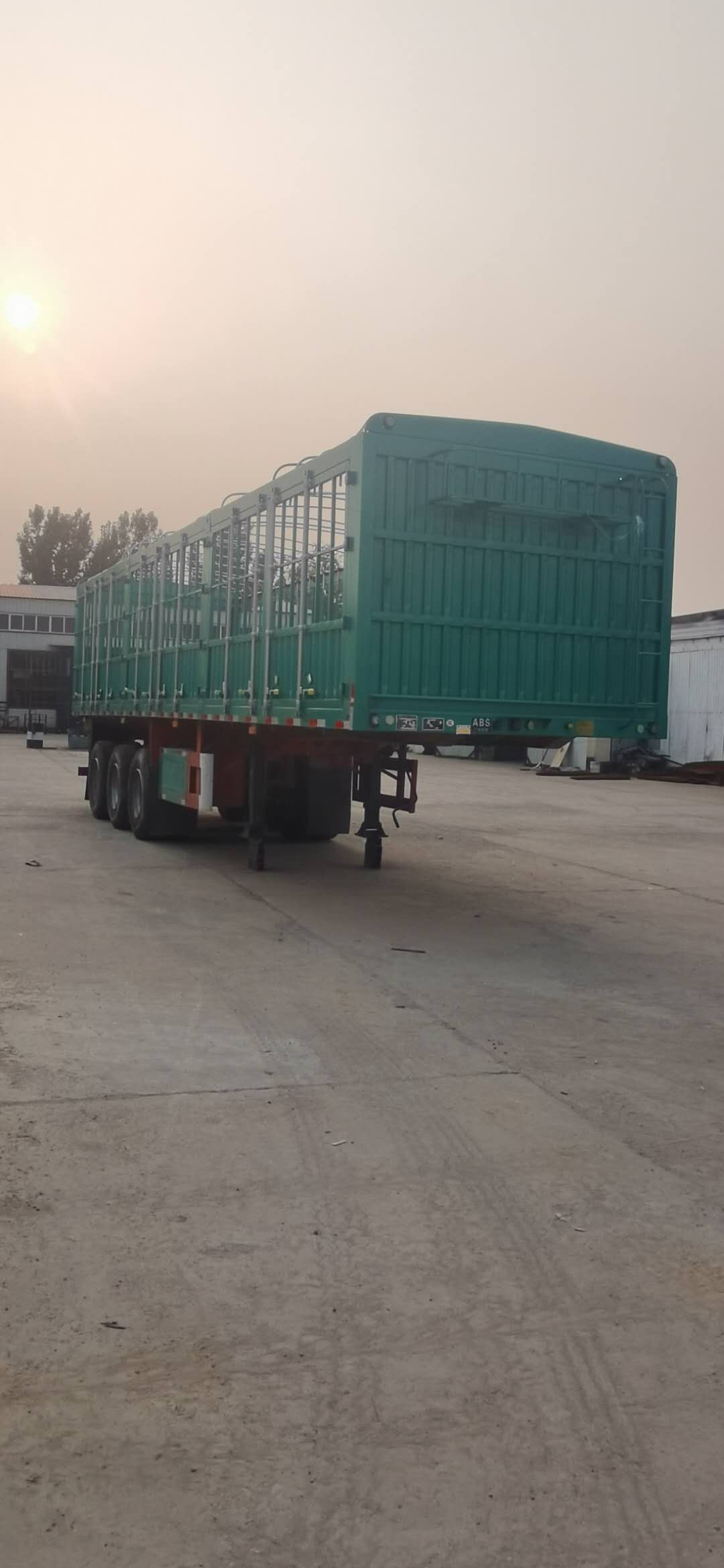

| 选装照片 |    |
||||||||||
