| 达标车型编号G026000529 |
| 生产企业 | 襄阳楚聚源汽车制造有限公司 | ||||||||||
| 产品型号 | EHJ9400TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11000,10500,10000×2550,2500×3500,3400,3300,3200,3100,2900,2800,2700,2600,2180,1750,1700,1680,1580 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 10850,10350,9850×2550,2500×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5010,5300,5500 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1806,1930,1806 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9720,9050,8950 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 1.货厢栏板内尺寸（长*宽*）:10850,10350,9850x2550,2500;2,选装不带前挡板时高度为:1750mm,1700mm,1680mm,1580mm,选装前挡板样式,选装侧面样式,选装大梁异形孔结构,选装后部样式,选装号牌板样式;3.车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离（mm)的对应关系:11000/5050+1310+1310/2050/1280/1806/9720,10500/5050+1310+1310/1380/1450/1930/9050,10000/5050+1310+1310/1280/1050/1806/8950;整备质量(kg)/额定载质量（kg）的对应关系:5010/34990,5300/34700,5500/34500;货车驱动轴数量：N/A | ||||||||||

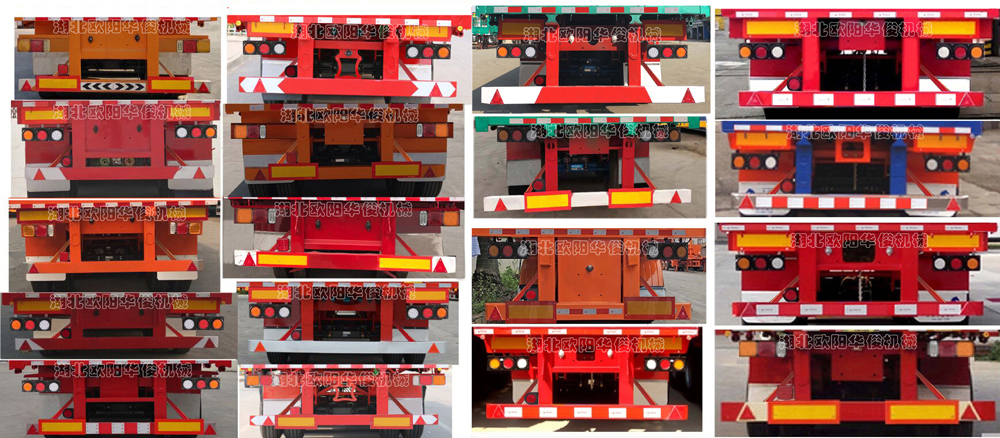

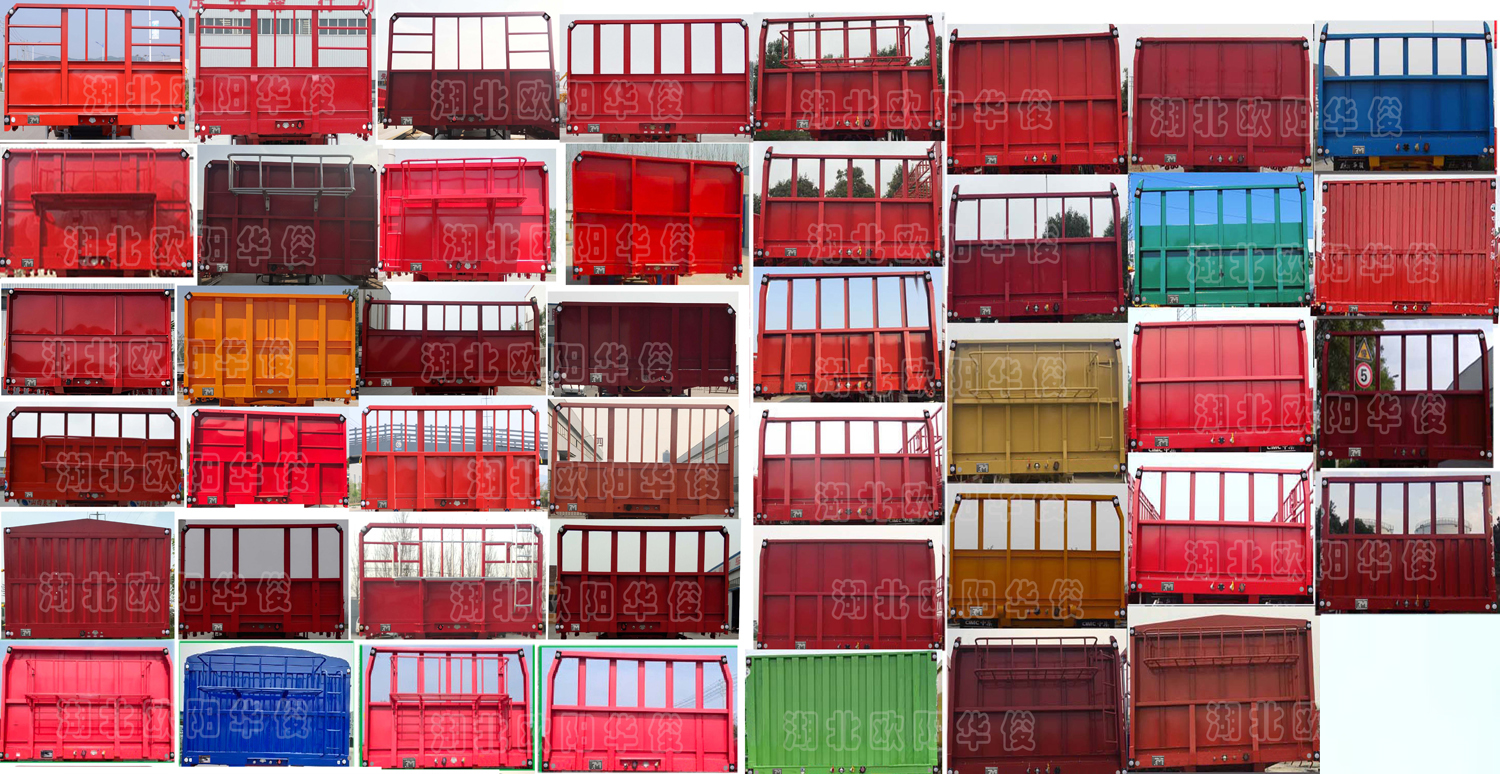

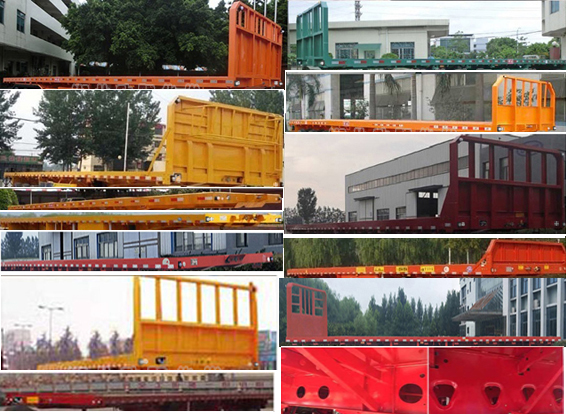

| 选装照片 |    |
||||||||||
