| 达标车型编号G026000473 |
| 生产企业 | 中集车辆（集团）股份有限公司 | ||||||||||
| 产品型号 | ZJV9402DY | 产品名称 | 半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500×2550,2500×2700,2900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 12840,12750,12290,12790,12340×2320,2380,2360,2400,2420,2430,2440,2450×600,500,400 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6000 | ||||||||
| 支撑装置型号 | HY-D28T,E100 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 52 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1820,1683,1620,1894,1683 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2040 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11400,11600,11700,11900,12000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 1、该车为鹅颈式结构,选装侧面样式,每边开扇数可选5开扇,6开扇,3对开扇,立柱可选内插和外插及隐形锁杆样式,整车栏板选装竖瓦楞,横瓦楞,方管平板,方管十字花样式;选装前档板结构和后部结构;大梁结构可选冲孔或不冲孔;车长/牵引销到车辆最前端距离/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径对应关系为:当车长为13000时,1300/6830+1310+1310/2250/11700/1820,1100/6830+1310+1310/2450/11900/1683;1000/6830+1310+1310/2550/12000/1620;1300/6530+1310+1310/2550/11700/1820;1400/6530+1310+1310/2450/11600/1894;当车长为12500时,1100/6530+1310+1310/2250/11400/1683 2、货厢栏板内尺寸（长*宽*高）（mm）；长12840,12750,12290,12790,12340;宽2320,2380,2360,2400,2420,2430,2440,2450;高600,500,400 | ||||||||||

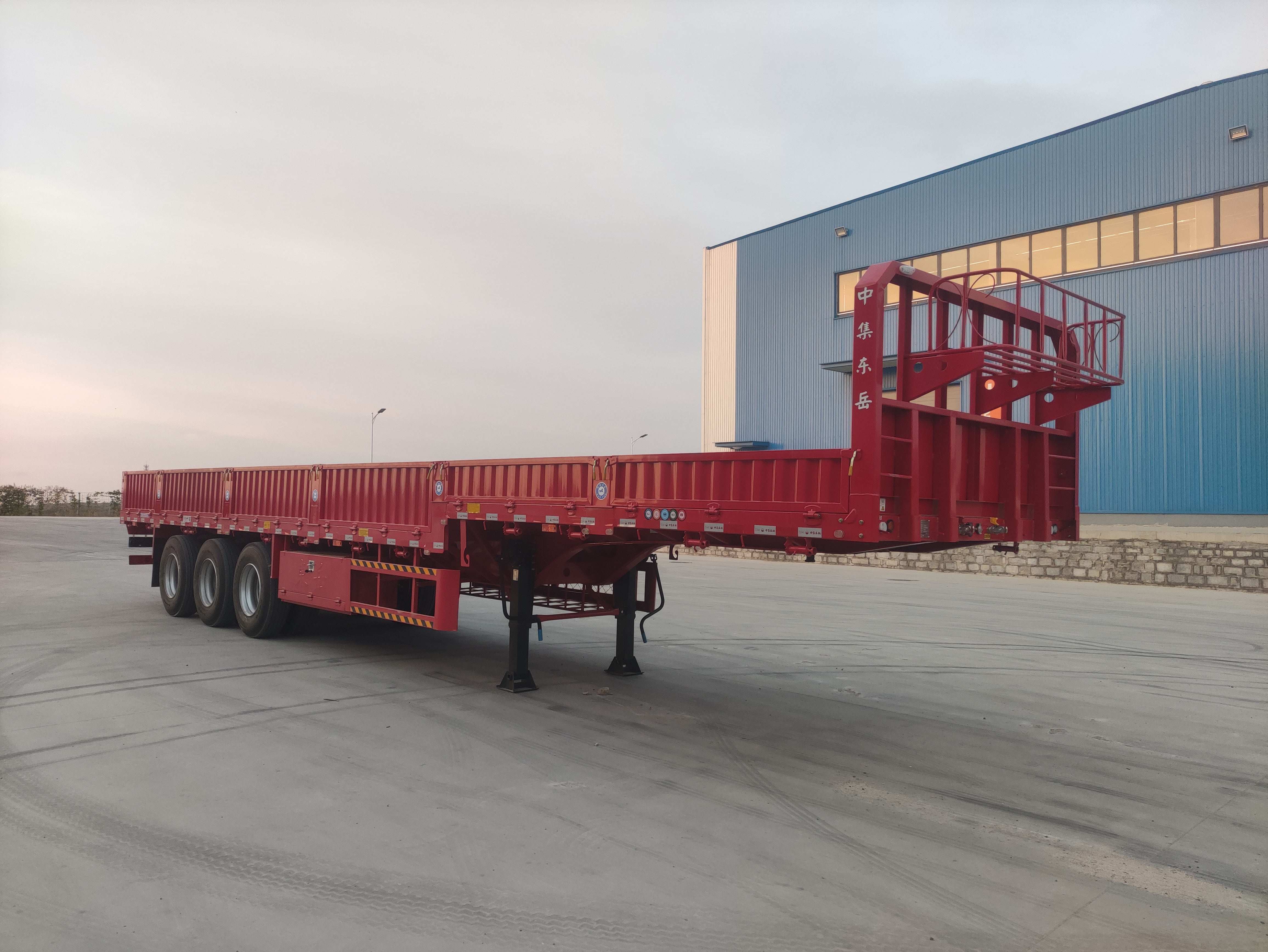

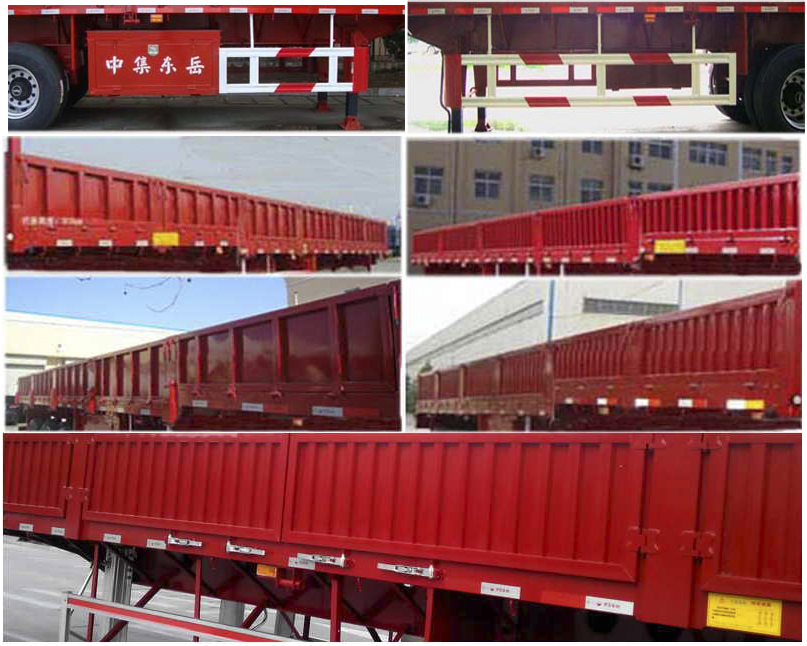

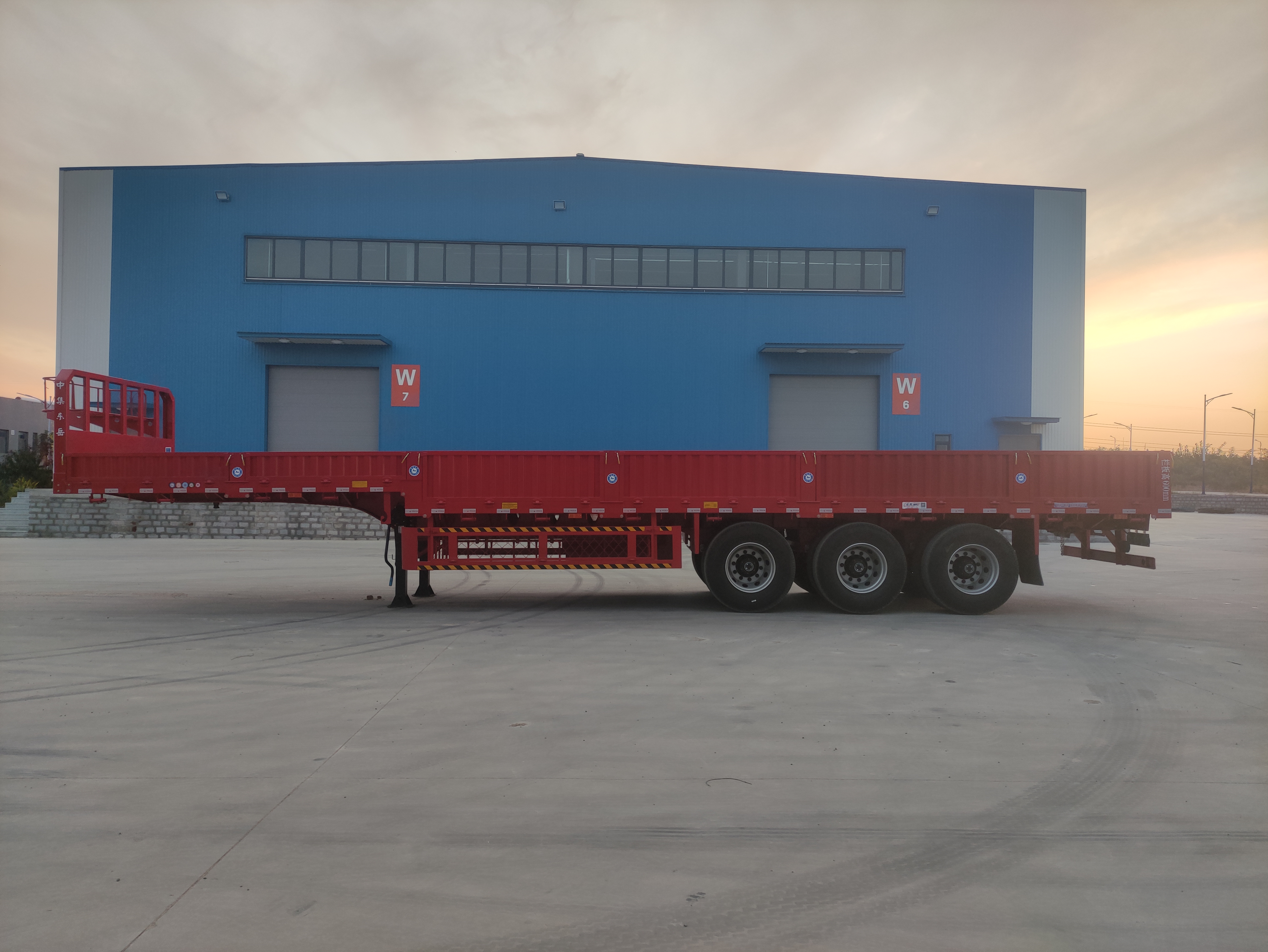

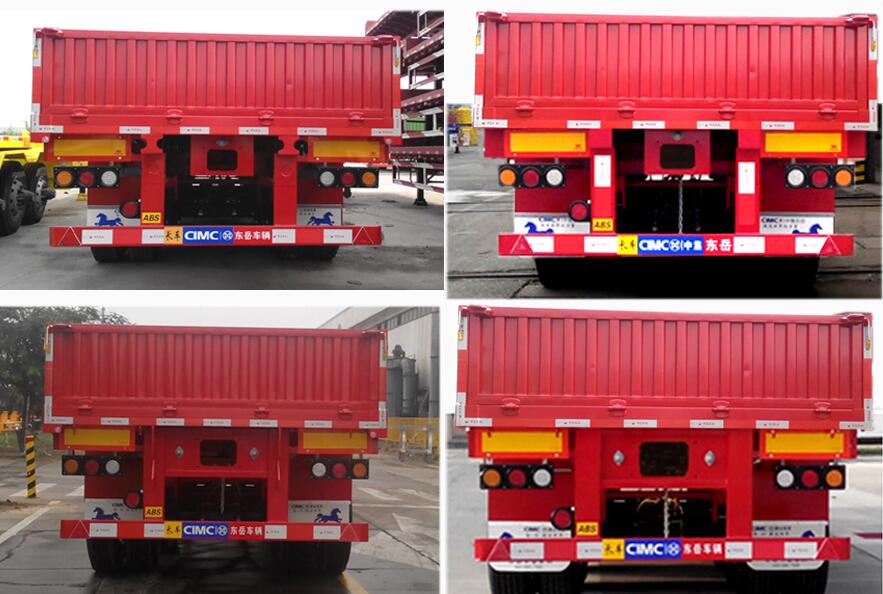

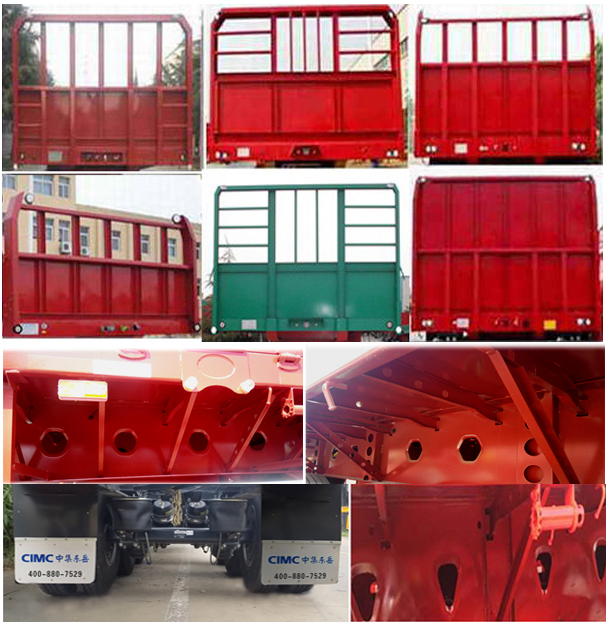

| 选装照片 |    |
||||||||||
