| 达标车型编号G026000408 |
| 生产企业 | 中集车辆（集团）股份有限公司 | ||||||||||
| 产品型号 | ZJV9400TPTH | 产品名称 | 平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000×2480,2550×1490,1530,1585,2650,3050,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 12750×2550×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6000 | ||||||||
| 支撑装置型号 | A400C,28T(XZ80000/25),E100,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 68 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1700,1820,1970 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2200 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11900,11700,11500 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 1.该车整车长度/前悬/前回转半径/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离(mm)对应关系为:13000/1100/1700/6790+1310+1310/2490/11900,13000/1300/1820/6790+1310+1310/2290/11700,13000/1500/1970/6790+1310+1310/2090/11500, 2，选装龙门架及不带龙门架外形，选装尾部牌照板外形. | ||||||||||

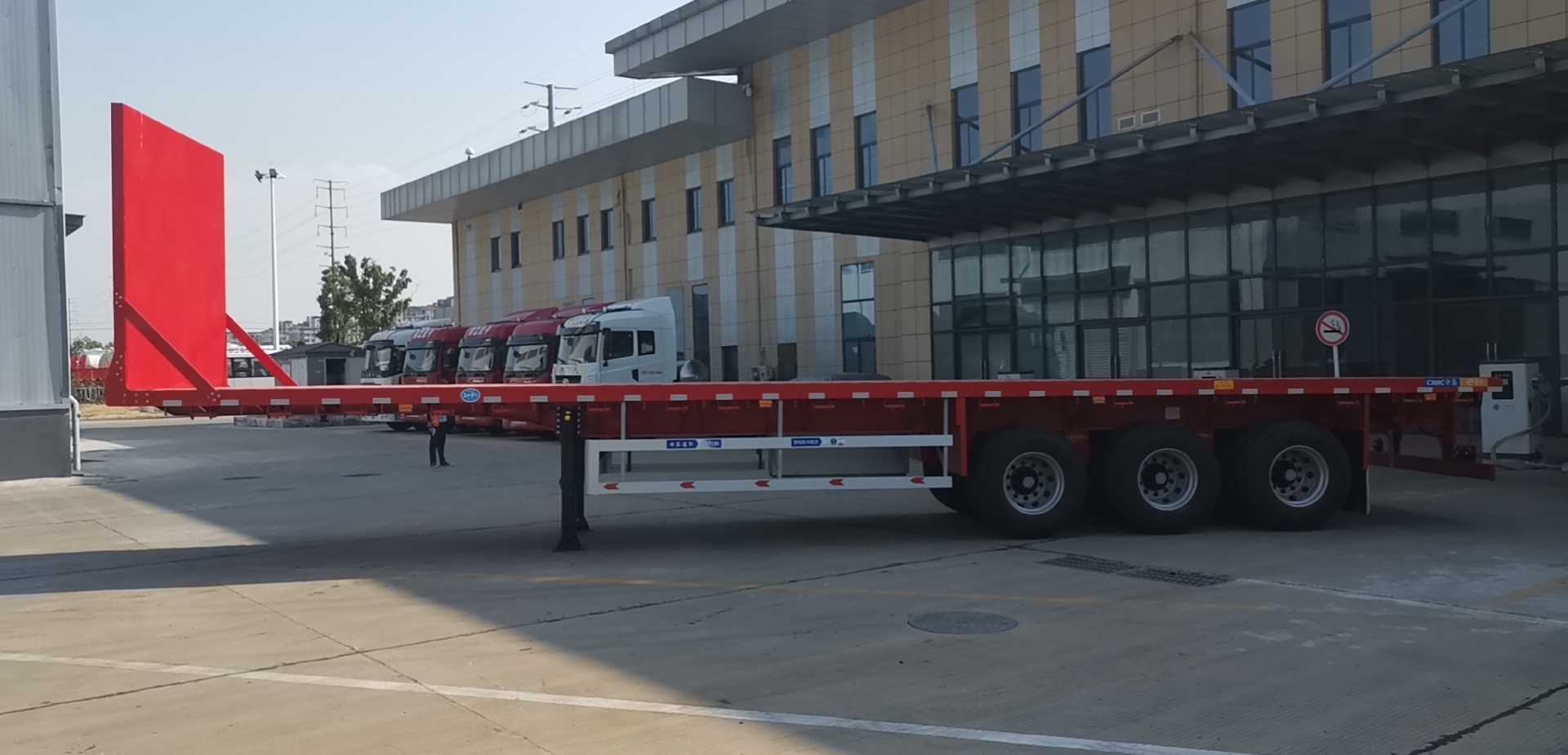

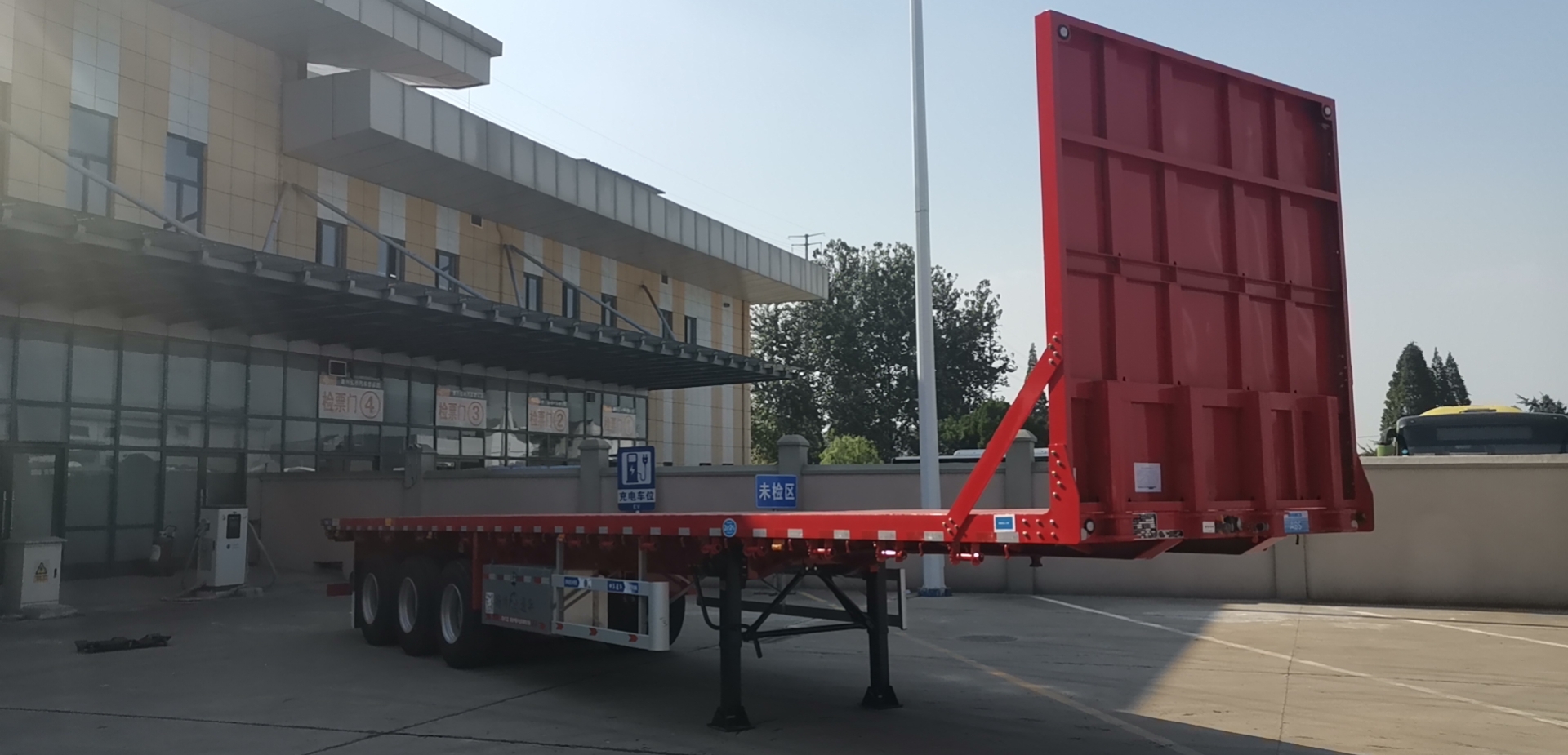

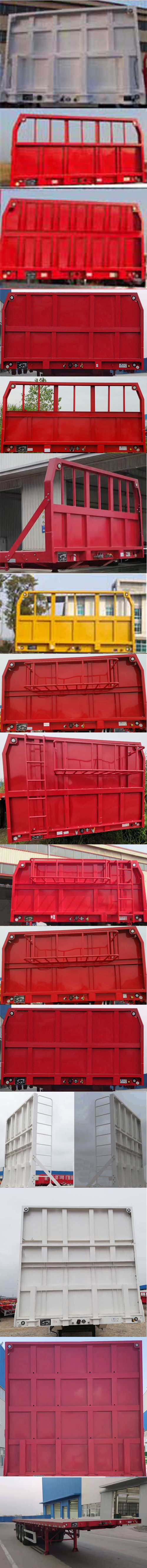

| 选装照片 |   |
||||||||||
