| 达标车型编号G026000320 |
| 生产企业 | 山东沃德兴业交通设备有限公司 | ||||||||||
| 产品型号 | WDL9350XXYE | 产品名称 | 箱式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13500,13000×2550,2500×4000,3800,3600,3400,3200 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 13650,13400,12900×2500,2470,2450,2420,2380×2850,2650,2450,2250,2050,1850 | ||||||||
| 总质量（kg） | 35000 | 整备质量（kg） | 6500,6300,6100 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 295/60R22.5 18PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 4 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 2004,1968,1952,1717,1698 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000,11850 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 顶部封闭不可开启,车长/车宽/轴距/后悬/前悬/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径对应关系: 13750/2500/8350+1310/2340/1750/12000/2004, 13500/2550/8350+1310/2340/1500/12000/1968, 13500/2500/8350+1310/2340/1500/12000/1952, 13000/2550/8350+1310/2190/1150/11850/1717, 13000/2500/8350+1310/2190/1150/11850/1698, 驱动轴数量应为N/A 货箱尺寸：长：13650,13400,12900，宽：2500,2470,2450,2420,2380 ，高：2850,2650,2450,2250,2050,1850 。 | ||||||||||

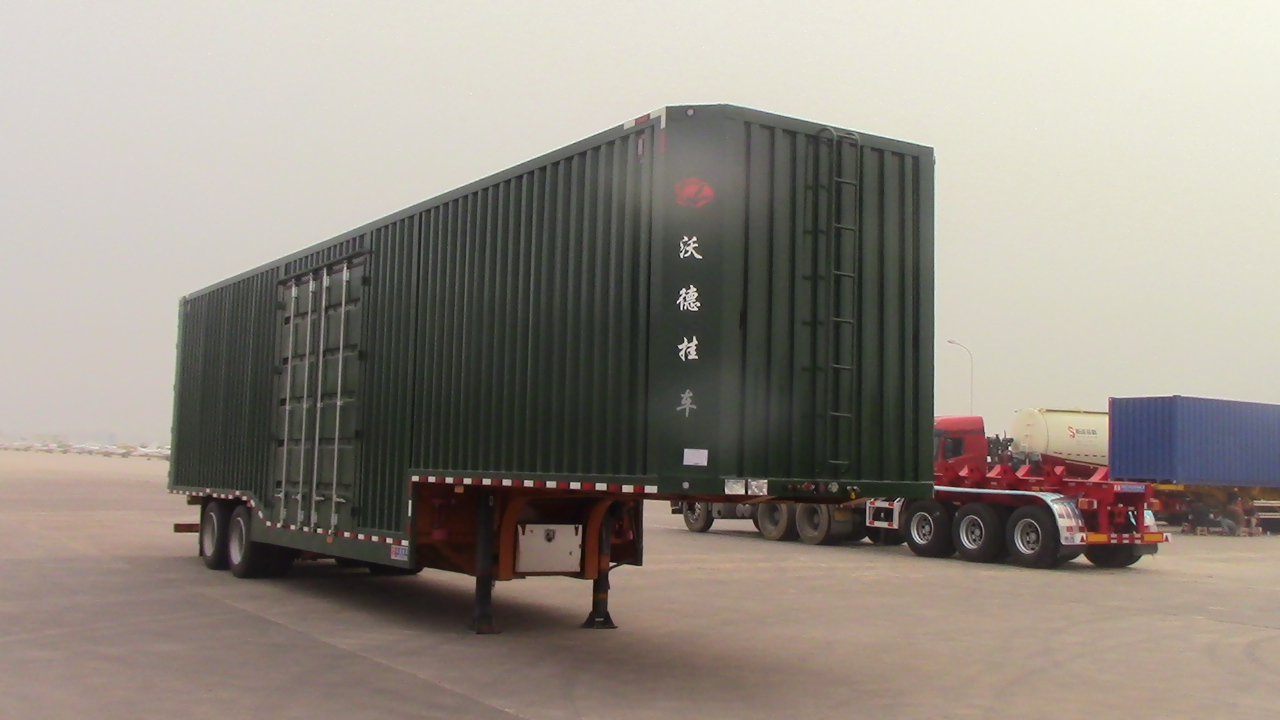

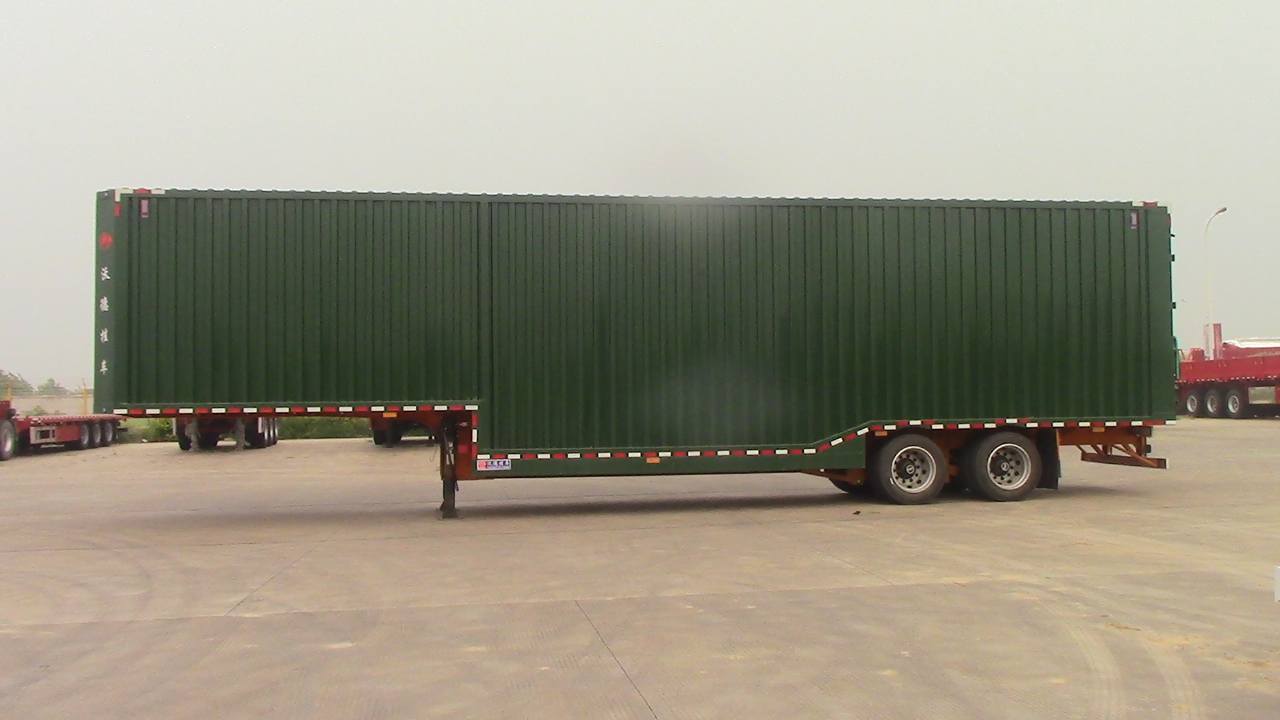

| 选装照片 | |||||||||||
