| 达标车型编号G026000312 |
| 生产企业 | 梁山骏强车业有限公司 | ||||||||||
| 产品型号 | LJL9400TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12380,12000,11500,11000×2550,2500×1500,1550,1580,1650,1700,2500,2700,2900,3000,3100,3200,3300,3500,4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 12850,12350,12230,11850,11350,10850×2500,2550×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6000,6500 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20?12PR,12R22.5?12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1969,1894,1879,1821,1807,1751,1738,1684,1506,1410 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11700,11600,11400,11300,11200,11100,11000,10800,10700,10500,10400,10200 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 该车整车高度为2500mm,2700mm,2900mm,3000mm,3100mm,3200mm,3300mm,3500mm,4000mm;不带前挡板高度为1500mm,1580mm,1650mm,1700mm,选装前档板结构,选装大梁异形孔结构. 货车驱动轴数量为:N/A. 车长/车宽/前悬/轴距/后悬/前回转半径/牵引销中心线到半挂车最后端水平距离的对应关系(mm)： 13000/1300/6780+1310+1310/2300/1821/11700; 13000/1200/6780+1310+1310/2400/1751/11800; 13000/1400/6780+1310+1310/2200/1894/11600; 13000/1300/6880+1310+1310/2200/1821/11700; 13000/1200/6880+1310+1310/2300/1751/11800; 13000/1400/6880+1310+1310/2100/1894/11600; 13000/1300/6680+1310+1310/2400/1821/11700; 13000/1400/6680+1310+1310/2300/1894/11600; 13000/1400/6580+1310+1310/2400/1894/11600; 12500/1300/6680+1310+1310/1900/1821/11200; 12500/1200/6580+1310+1310/2100/1751/11300; 12500/1300/6580+1310+1310/2000/1821/11200; 12500/1300/6480+1310+1310/2100/1821/11200; 12500/1200/6880+1310+1310/1800/1751/11300; 12500/1100/6780+1310+1310/2000/1684/11400; 12380/1180/6580+1310+1310/2000/1738/11200; 12000/1500/6480+1310+1310/1400/1969/10500; 12380/1280/6480+1310+1310/2000/1807/11100; 12380/1380/6280+1310+1310/2100/1879/11000; 12000/1200/6280+1310+1310/1900/1751/10800; 12000/1300/6280+1310+1310/1800/1821/10700; 11500/1100/6480+1310+1310/1300/1684/10400; 11500/1300/6280+1310+1310/1300/1821/10200; 11000/600/6480+1310+1310/1300/1410/10400; 11000/800/6280+1310+1310/1300/1506/10200. 货箱栏板内尺寸为：长:12850,12350,12230,11850,11350,10850;宽:2500,2550. | ||||||||||

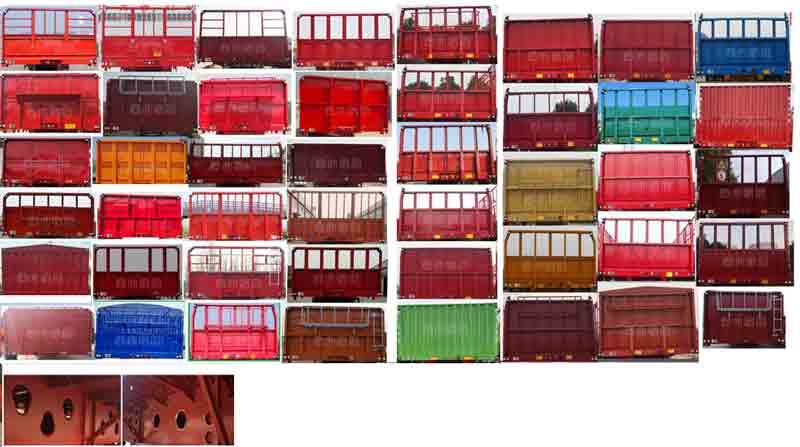

| 选装照片 |  |
||||||||||
