| 达标车型编号G030000260 |
| 生产企业 | 河北万利特种车辆制造有限公司 | ||||||||||
| 产品型号 | HWL9401ZPD | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9000,8500,8000×2550,2500×3880,3680,3580,3480,3400,3300,3200 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 8400,7900,7400×2470,2450,2400,2350,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6900,6600,6300 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 3 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1578,1445,1521,1440 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1780,1645,1721,1640 | ||||||||
| 半挂车间隙半径（mm） | 2200 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2100 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8070,7820,7670,7330 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.该车自卸方式为后卸,选装前档板样式及侧面样式,选装后翻转支架结构,箱板可为横瓦楞,竖瓦楞,方管平板栏板式车厢,方管十字花平板式车厢。2.车长/轴距/后悬/牵引销至车辆最前端的距离尺寸对应关系(㎜):9000/3850+1310+1310/1600/930;8500/3850+1310+1310/1350/680;8500/3850+1310+1310/1200/830;8000/3510+1310+1310/1200/670 互换性铭牌对应关系为：9000/3850+1310+1310/1600/930，前悬930，前回转半径1578，与半挂车匹配的半挂牵引车前回转半径≥1780，牵引销中心轴线到半挂车最后端水平距离8070 8500/3850+1310+1310/1350/680，前悬680，前回转半径1445，与半挂车匹配的半挂牵引车前回转半径≥1645，牵引销中心轴线到半挂车最后端水平距离7820 8500/3850+1310+1310/1200/830，前悬830，前回转半径1521，与半挂车匹配的半挂牵引车前回转半径≥1721，牵引销中心轴线到半挂车最后端水平距离7670 8000/3510+1310+1310/1200/670，前悬670，前回转半径1440，与半挂车匹配的半挂牵引车前回转半径≥1640，牵引销中心轴线到半挂车最后端水平距离7330 货箱栏板内尺寸对应关系：当车长9000宽2550时货箱栏板内尺寸长*宽*高：8400*2470,2450,2400,2350,2300*600,550,500 当车长8500宽2550时货箱栏板内尺寸长*宽*高：7900*2470,2450,2400,2350,2300*600,550,500 当车长8000宽2550时货箱栏板内尺寸长*宽*高：7400*2470,2450,2400,2350,2300*600,550,500 | ||||||||||

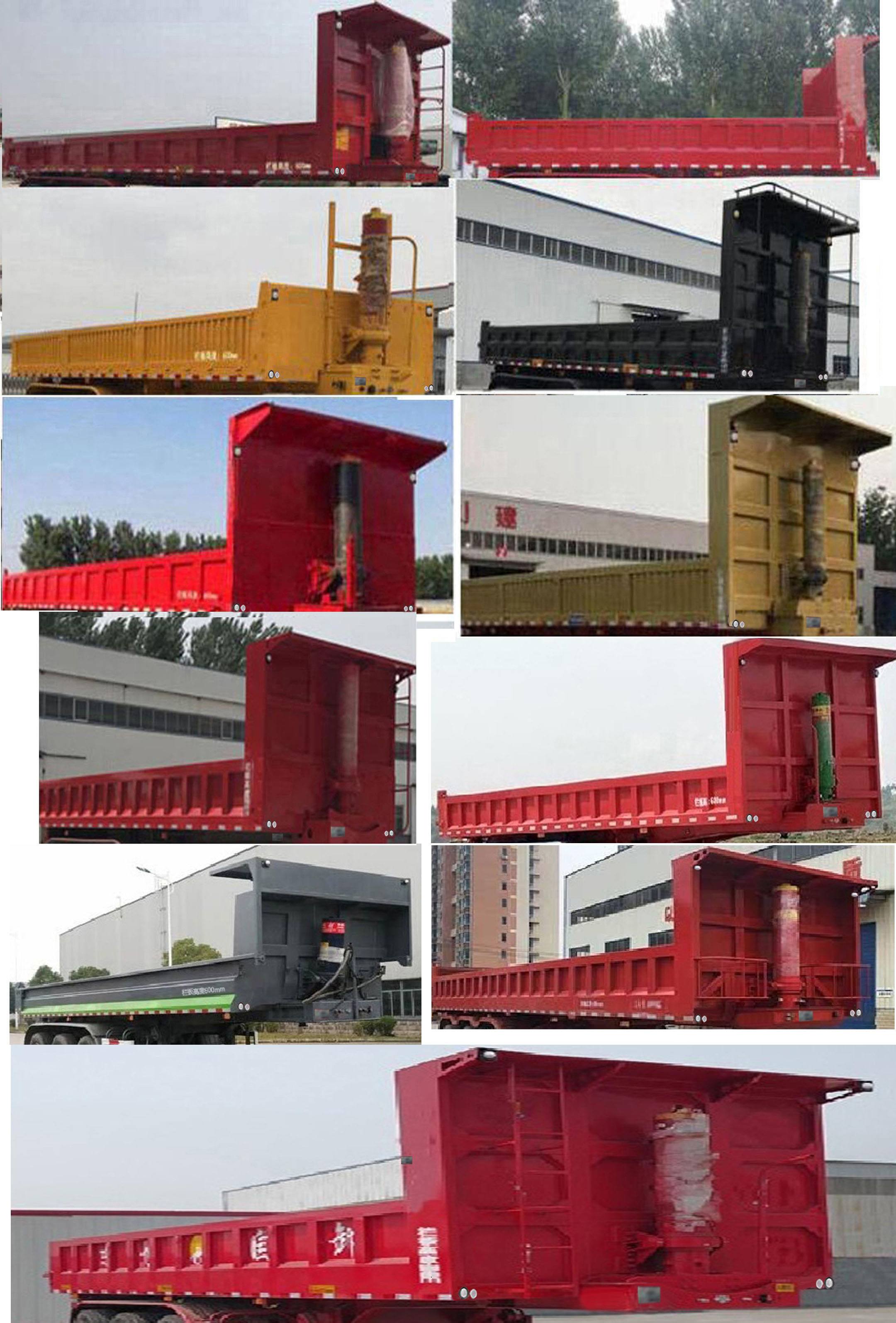

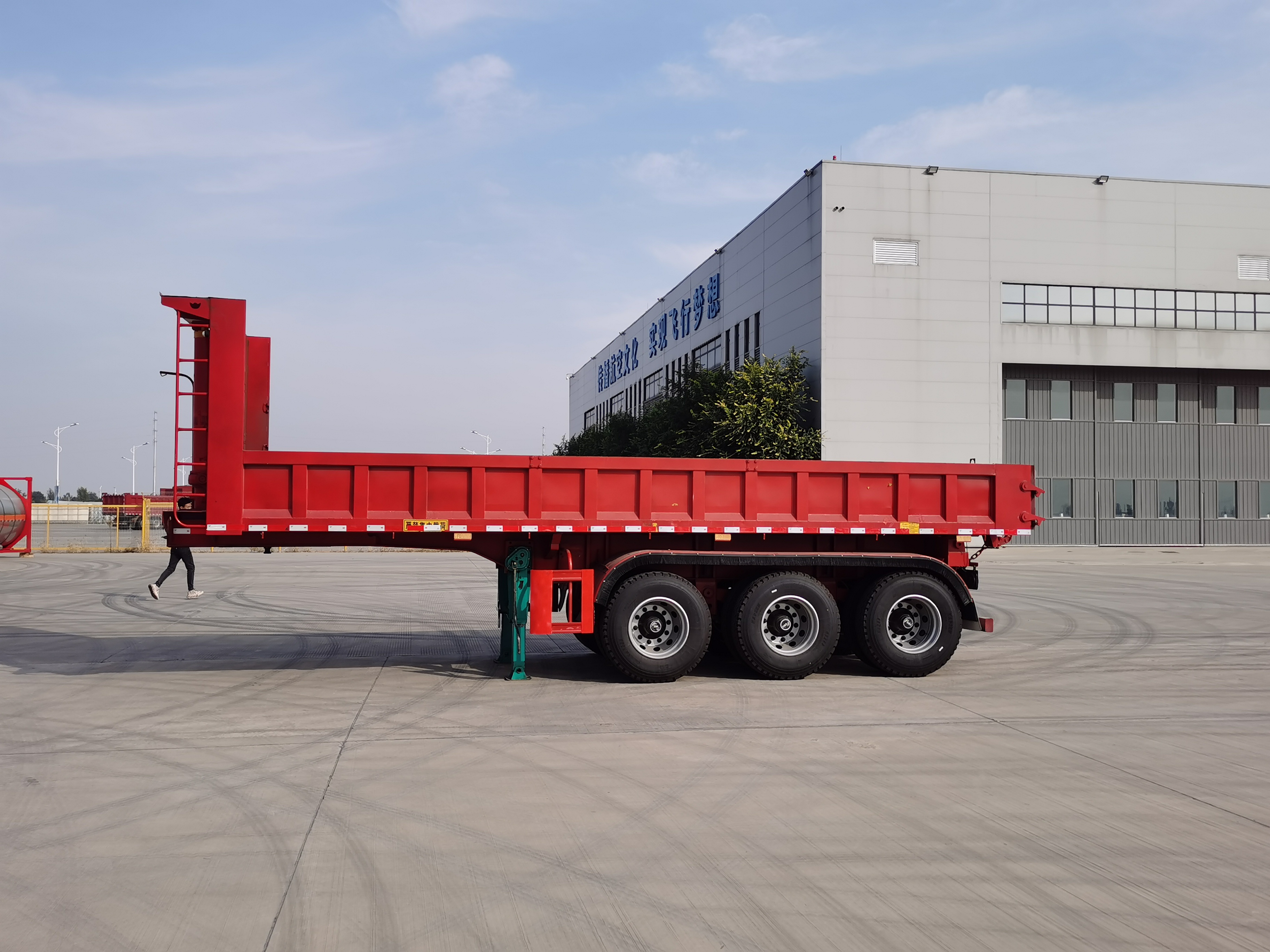

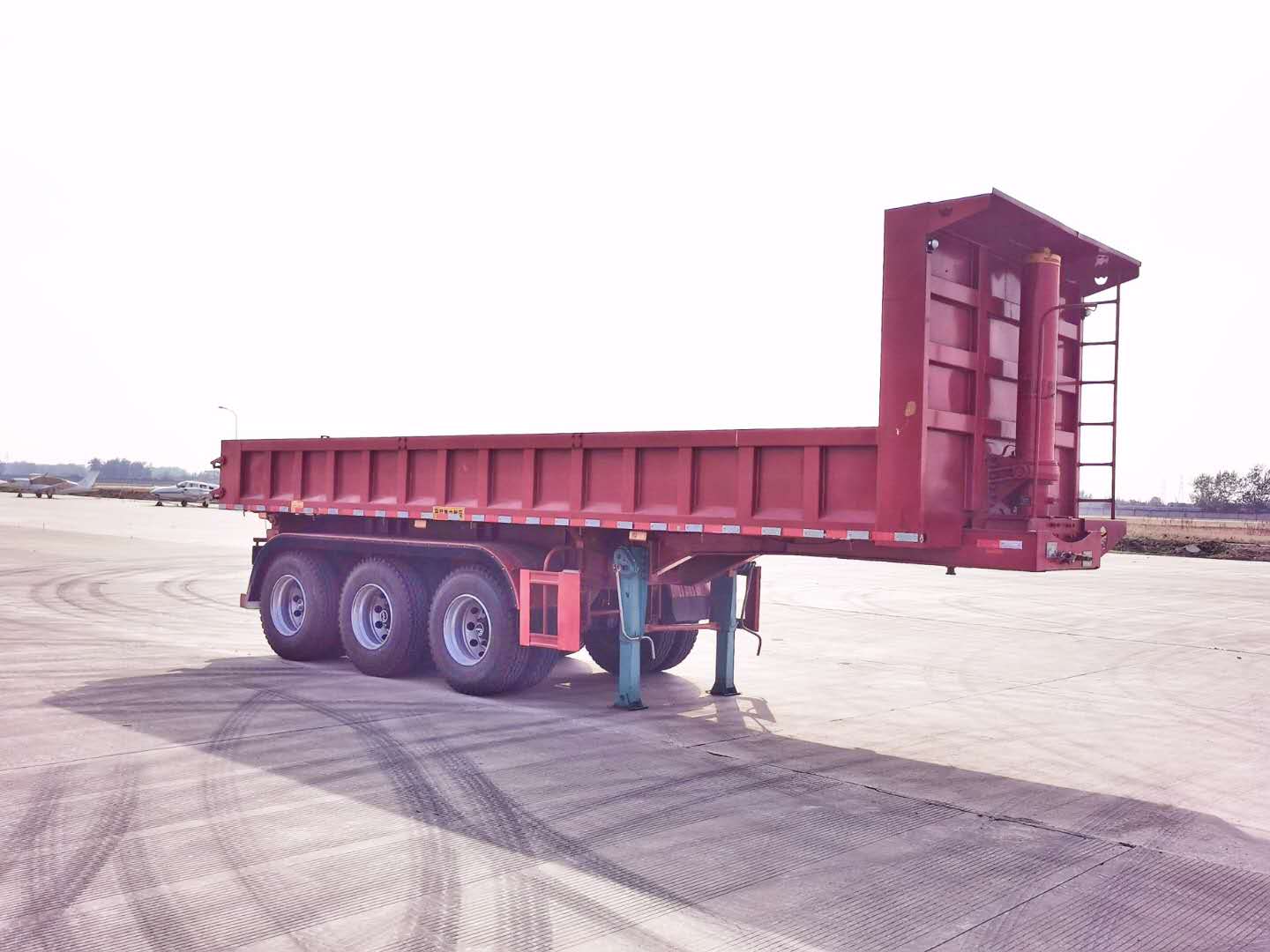

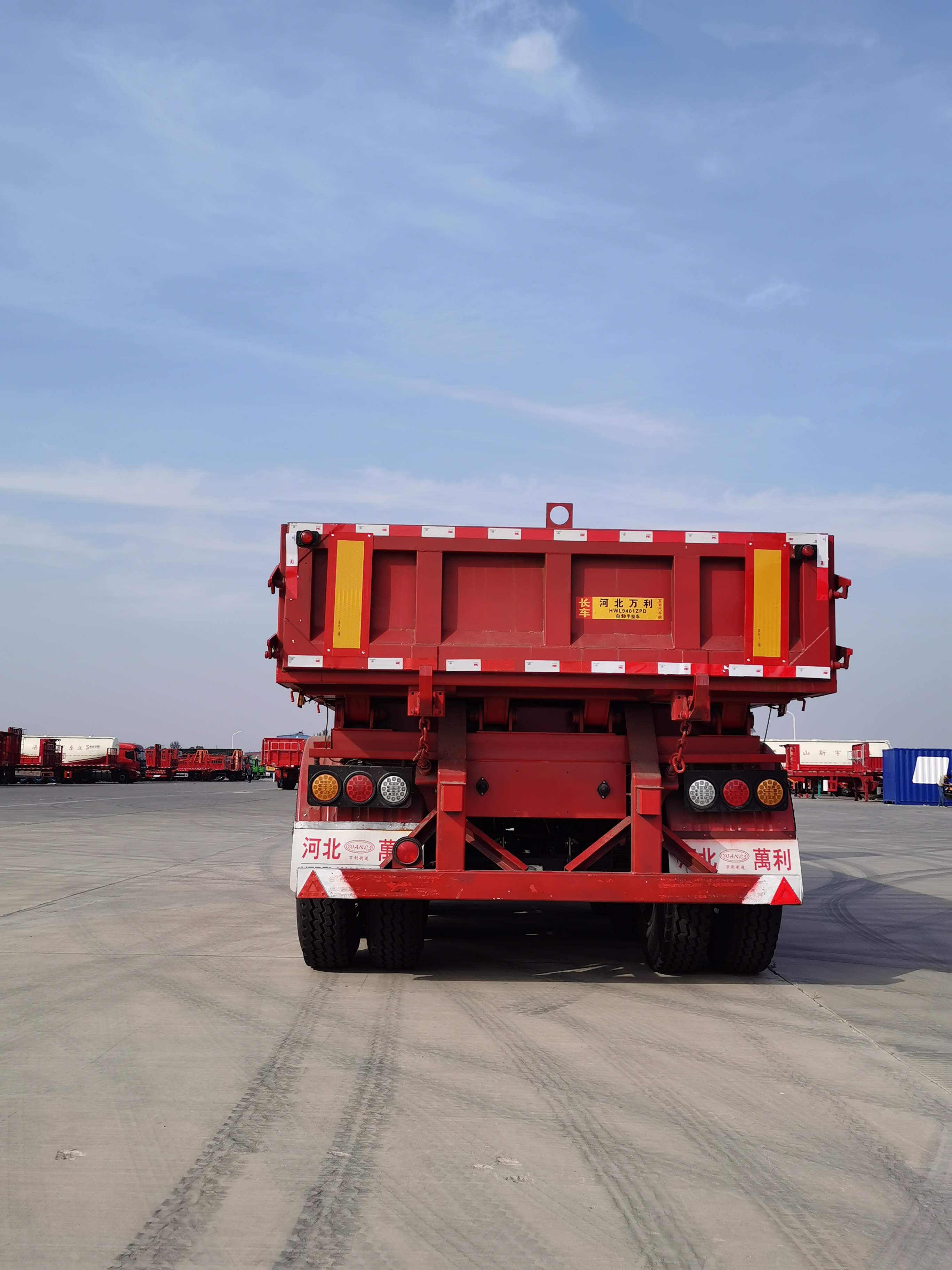

| 选装照片 |   |
||||||||||
