| 达标车型编号G030000245 |
| 生产企业 | 山东鸿宇汽车制造有限公司 | ||||||||||
| 产品型号 | WMH9400TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×1500,1580,1600,1650,1700,2700,2280,2500,2700,2800,2900,3000,3100,3200,3300,3500 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,11900×2550,2500×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6590,6300,6000 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 96 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1560,1620,1683,1750,1820,1893 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11700,11600,11500,11400,11300,11200,11100,11000,10900 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1,列车长与货箱长度的对应关系:13000/12900,12500/12400,12000/11900,2,备注:选装不带前挡板时高度(mm)为:1500,1550,1600,1650,1700,选装前档板样式,选装大梁异型孔结构;选装后部样式;选装号牌板结构; 3,车长/货箱长/整备质量/车辆前轴到货箱前壁内侧的距离/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 13000/12900/6000/1200/6780+1310+1310/2300/1300/1820/11700, 13000/12900/6590/1300/6780+1310+1310/2200/1400/1893/11600, 13000/12900/6590/1400/6780+1310+1310/2100/1500/1968/11500, 13000/12900/6590/1300/6680+1310+1310/2300/1400/1893/11600, 13000/12900/6590/1400/6680+1310+1310/2200/1500/1968/11500, 12500/12400/6300/1000/6480+1310+1310/2300/1100/1683/11400, 12500/12400/6300/1100/6480+1310+1310/2200/1200/1750/11300, 12500/12400/6300/1200/6480+1310+1310/2100/1300/1820/11200, 12500/12400/6300/1300/6480+1310+1310/2000/1400/1893/11100, 12500/12400/6300/1200/6280+1310+1310/2300/1300/1820/11200, 12000/11900/6000/800/6480+1310+1310/2000/900/1560/11100, 12000/11900/6000/800/6280+1310+1310/2200/900/1560/11100, 12000/11900/6000/900/6280+1310+1310/2100/1000/1620/11000, 12000/11900/6000/1000/6280+1310+1310/2000/1100/1683/10900, 3,整备质量(kg)/额定载质量(kg)的对应关系:6590/33410,6300/33700,6000/34000; | ||||||||||

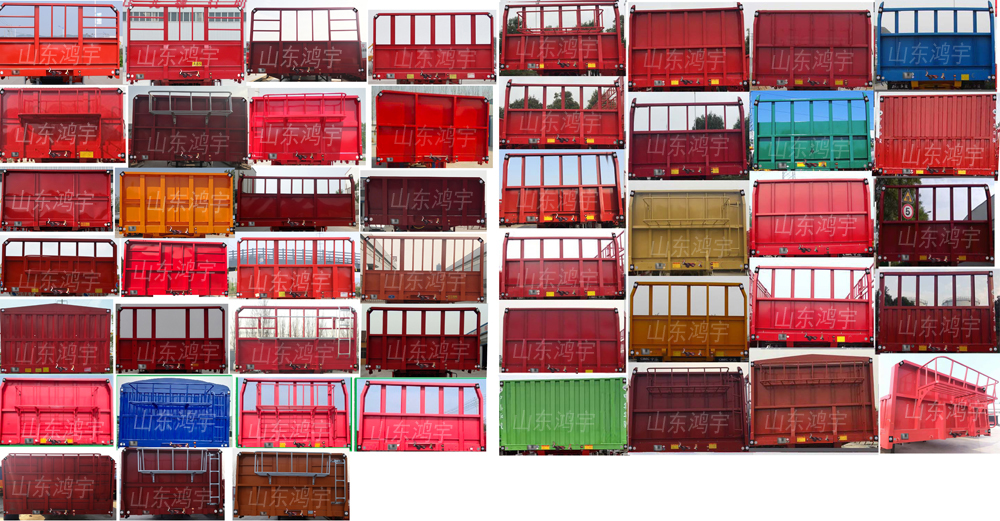

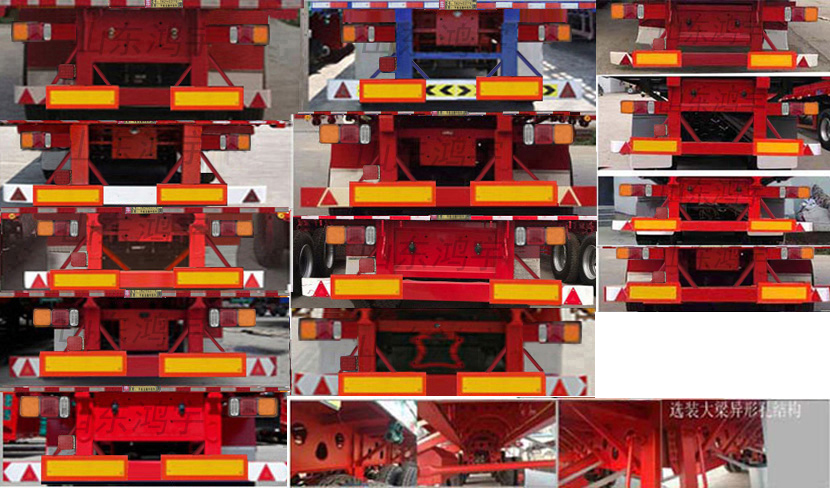

| 选装照片 |    |
||||||||||
