| 达标车型编号G030000213 |
| 生产企业 | 谷城天宇机械有限公司 | ||||||||||
| 产品型号 | FUN9402ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10500,10200,10000,9500×2550,2500×3700,3600,3500,3400,3300,3200,3100,3000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9900,9800,9600,9500,9400,9300,8900,8800,8400,8300×2510,2490,2470,2450,2430,2400,2380,2360,2350,2320,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 9000,8800,8500,8200 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1968,1908,1878,1842,1820,1750,1730,1703,1697,1670,1664,1651,1645,1639,1620,1590,1578,1572,1521,1422,1400 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9460,9430,9380,9330,9200,9170,9120,9080,9070,9050,9000,8970,8950,8920,8870,8570 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1,该车自卸方式为后卸,选装前档板样式,选装后部,侧面厢板样式,选装后翻转支架结构,选装液压油箱的安装位置,选装号牌板样式,选装电动篷布结构及手动篷布结构;2.车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 10500/5360+1310+1310/1480/1040/1645/9460, 10500/5360+1310+1310/1450/1070/1664/9430, 10500/5360+1310+1310/1400/1120/1697/9380, 10500/5360+1310+1310/1350/1170/1730/9330, 10500/5100+1310+1310/1480/1300/1820/9200, 10500/5100+1310+1310/1450/1330/1842/9170, 10500/5100+1310+1310/1400/1380/1878/9120, 10500/4980+1310+1310/1480/1420/1908/9080, 10500/4900+1310+1310/1480/1500/1968/9000, 10200/5100+1310+1310/1480/1000/1620/9200, 10200/5100+1310+1310/1400/1080/1670/9120, 10200/5100+1310+1310/1350/1130/1703/9070, 10200/4980+1310+1310/1480/1120/1697/9080, 10200/4900+1310+1310/1480/1200/1750/9000, 10000/5100+1310+1310/1450/830/1521/9170, 10000/4980+1310+1310/1480/920/1572/9080, 10000/4980+1310+1310/1450/950/1590/9050, 10000/4980+1310+1310/1400/1000/1620/9000, 10000/4980+1310+1310/1350/1050/1651/8950, 10000/4900+1310+1310/1450/1030/1639/8970, 10000/4900+1310+1310/1400/1080/1670/8920, 10000/4900+1310+1310/1350/1130/1703/8870, 9500/4900+1310+1310/1350/630/1422/8870, 9500/4900+1310+1310/1400/580/1400/8920, 9500/4900+1310+1310/1050/930/1578/8570, 3,整备质量(kg)/额定载质量(kg)的对应关系:9000/31000,8800/31200,8500/31500,8200/31800; | ||||||||||

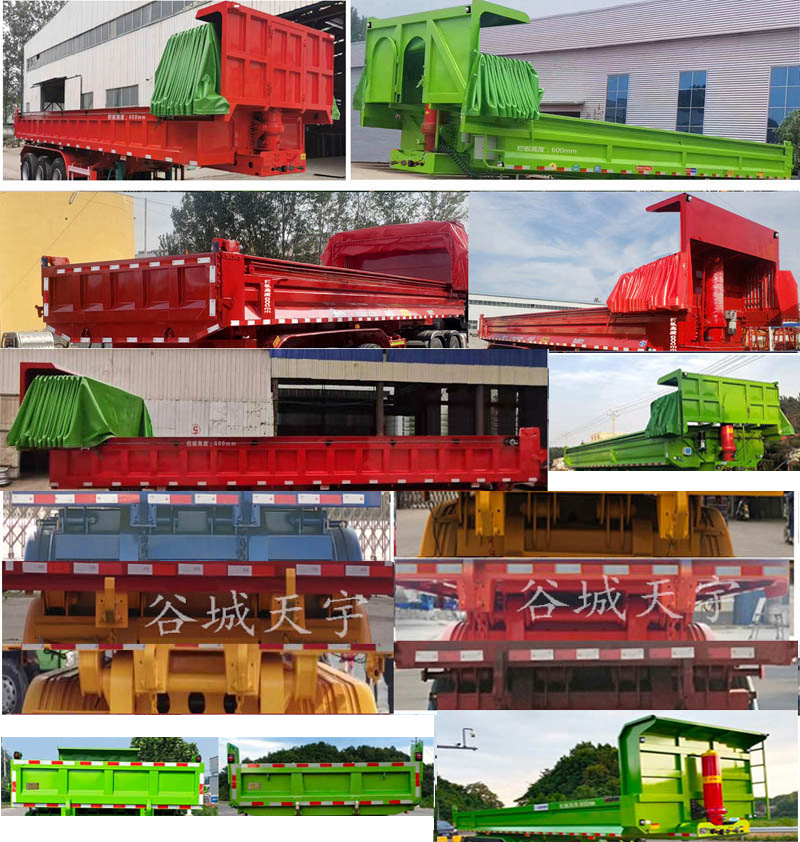

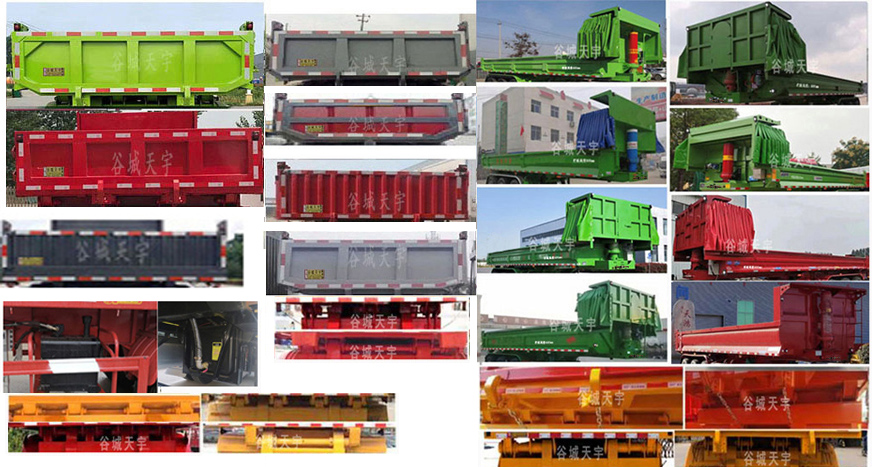

| 选装照片 |    |
||||||||||
