| 达标车型编号G030000096 |
| 生产企业 | 山东明威专用汽车制造有限公司 | ||||||||||
| 产品型号 | SMW9401ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9000,9500,9600,10000,10500×2500,2550×3100,3200,3300,3400,3500,3600,3700,3800,3900,3990 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 8300,8400,8700,8800,8900,9000,9300,9400,9700,9800×2490,2470,2450,2430,2400,2380,2350,2330,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8200,8500,8800,9000 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1388,1560,1578,1608,1620,1639,1651,1683,1820,1893 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8200,8450,8520,8570,8600,8700,8900,8950,9000,9100 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.卸货方式为:后卸;选装前档结构,选装后部和侧面厢板样式,选装液压油箱的安装位置,选装翻转支架,选装电动篷布及手动篷布结构;选装单侧装工具箱,两侧装工具箱和不装工具箱样式;2.车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离（mm)的对应关系:10500/4980+1310+1310/1500/1400/1893/9100,10000/4880+1310+1310/1500/1000/1620/9000,10000/4880+1310+1310/1450/1050/1651/8950,10000/4880+1310+1310/1400/1100/1683/8900,10000/4580+1310+1310/1500/1300/1820/8700,9600/4580+1310+1310/1400/1000/1620/8600,9500/4580+1310+1310/1400/900/1560/8600,9500/4550+1310+1310/1400/930/1578/8570,9500/4550+1310+1310/1350/980/1608/8520,9500/4550+1310+1310/1300/1030/1639/8200,9000/4530+1310+1310/1300/550/1388/8450;整备质量(kg)/额定载质量（kg）的对应关系：8200/31800,8500/31500,8800/31200,9000/31000;3.货车驱动轴数量：N/A | ||||||||||

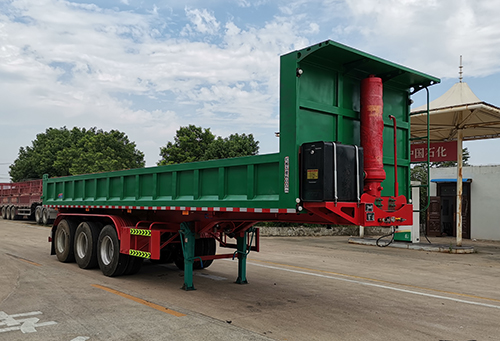

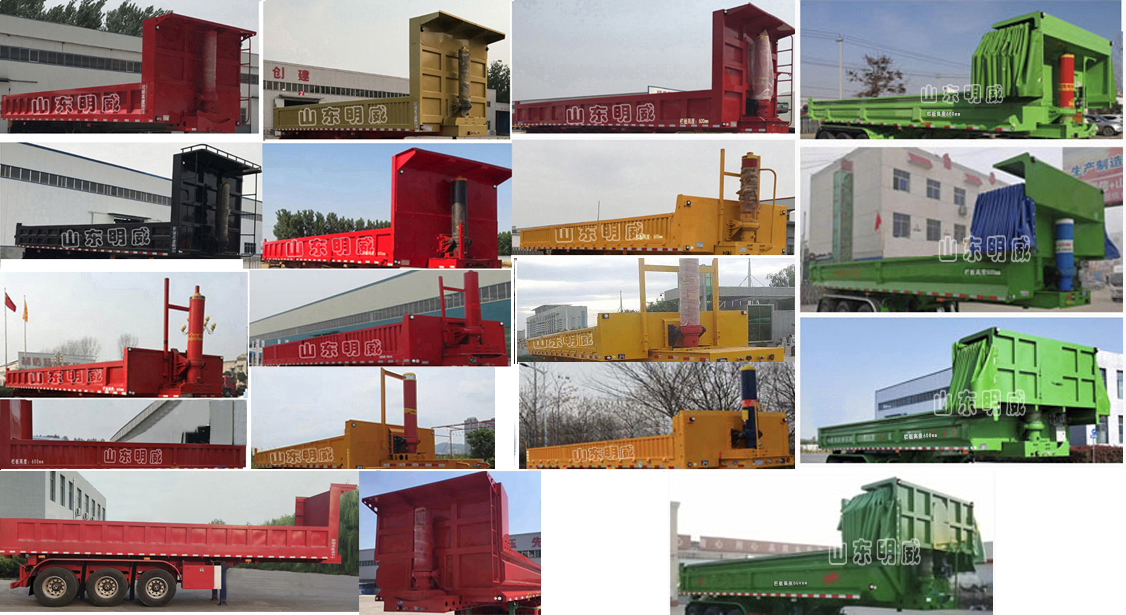

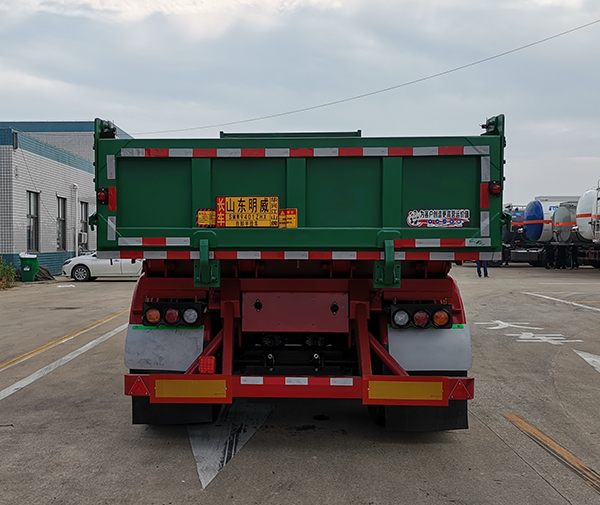

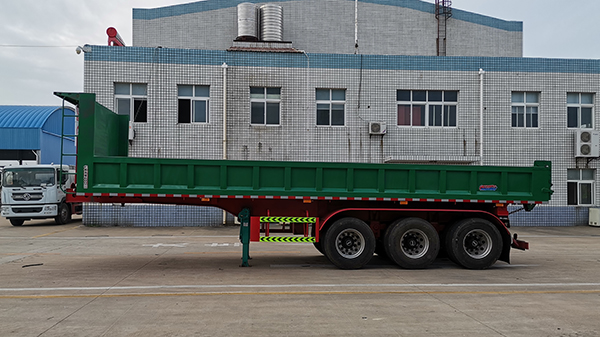

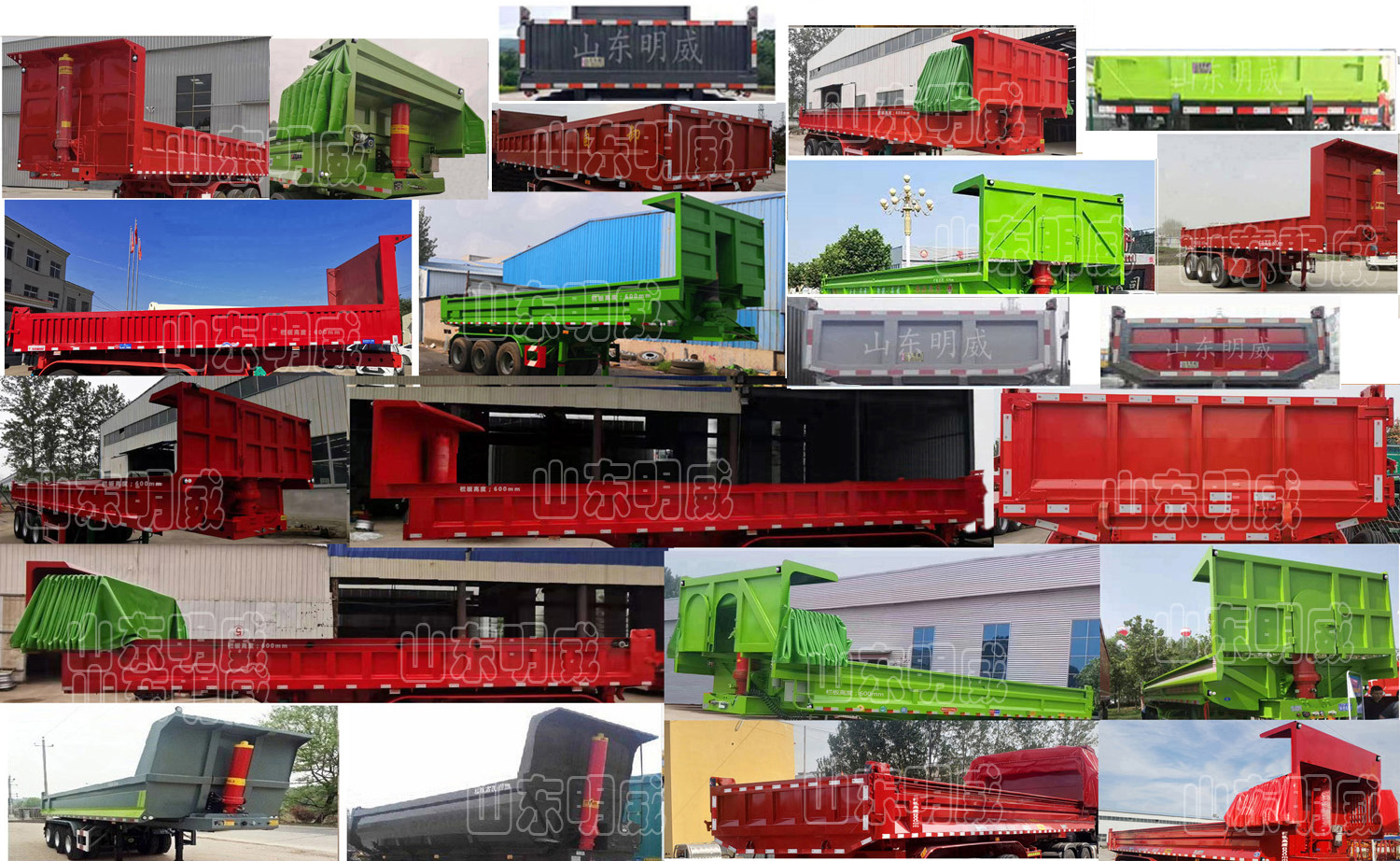

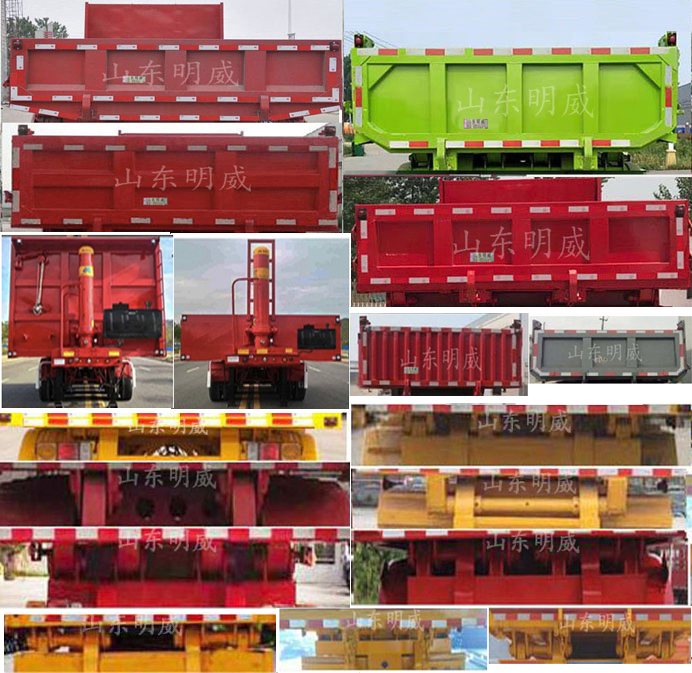

| 选装照片 |    |
||||||||||
