| 达标车型编号G030000080 |
| 生产企业 | 华菱星马汽车（集团）股份有限公司 | ||||||||||
| 产品型号 | AH9401GXHLB | 产品名称 | 下灰半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9260,8600,9865,9205×2550×3960 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 28 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7900,7200 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1310 | ||||||||
| 半挂车前回转半径（mm） | 1775,1080 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1875,1180 | ||||||||
| 半挂车间隙半径（mm） | 2280 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2180 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7885,8490 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

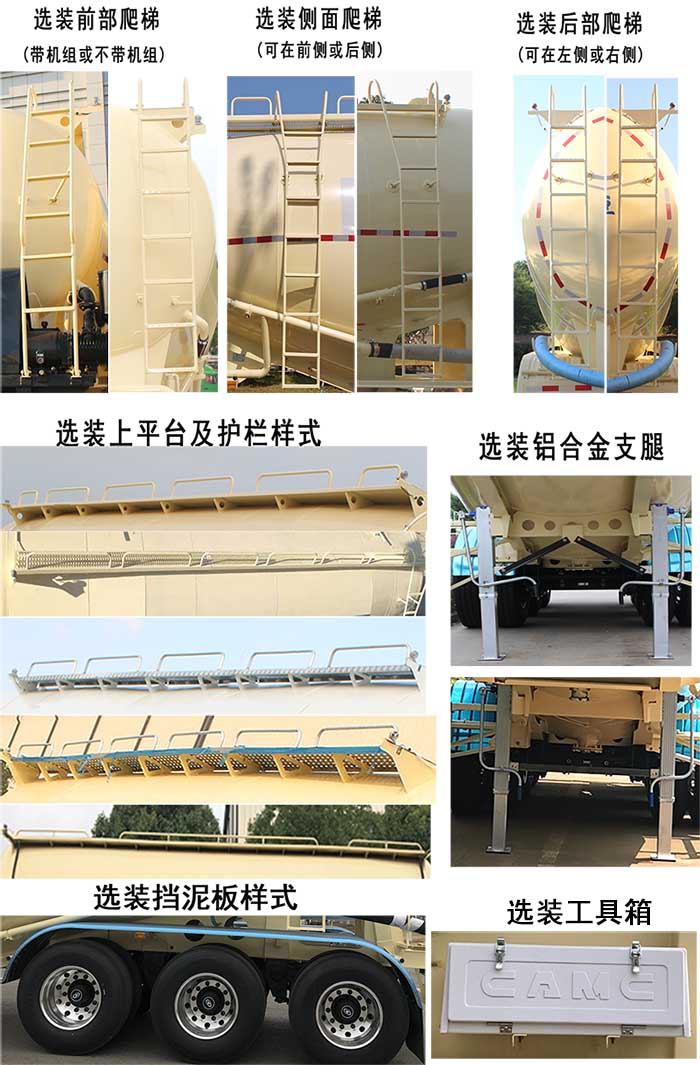

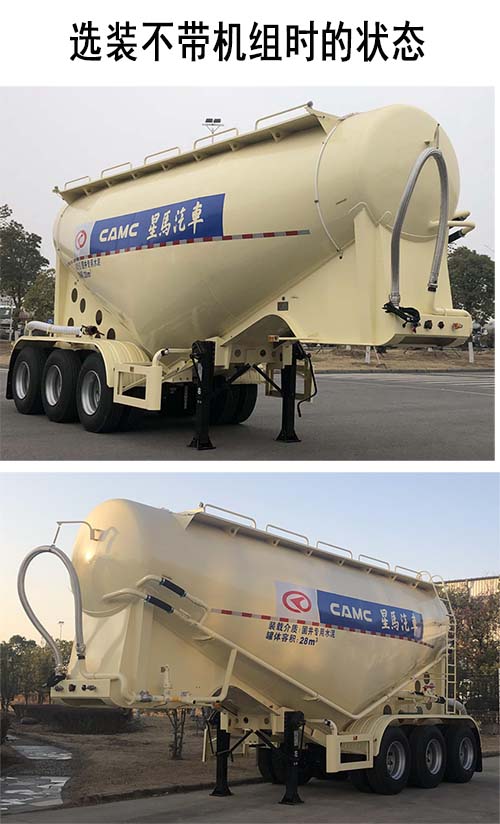

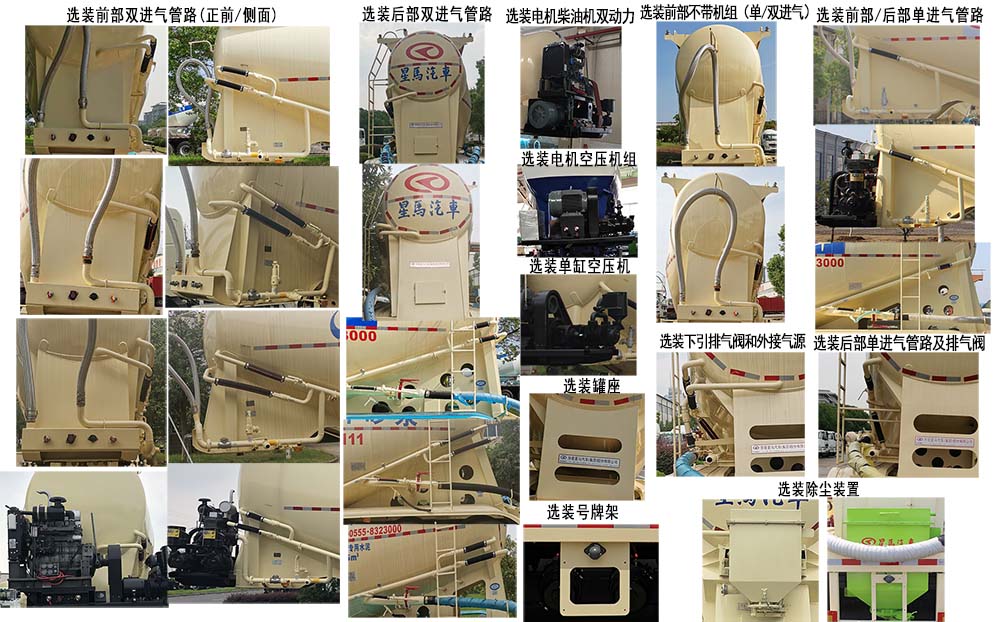

| 备注 | 前部可选装不带空压机和柴油机组、选装电机空压机机组,电机柴油双动力机组,单缸空压机,机组样式、前部爬 梯、侧面爬梯，后部爬梯、上平台、罐座样式、号牌架样式、工具箱、支腿样式、挡泥板样式、选装前部机组 样式及前、后双进气管路及排气阀； 1.当车辆总长度为9260mm时：为车辆选装前部机组且尾部不选装除尘装置 时及当车辆总长度为9865mm时：为车辆选装前部机组且尾部选装除尘装置时，两个对应的整备质量均为 7900Kg，两个对应的前回转半径均为1775mm，两个对应的与半挂车匹配的半挂牵引车前回转半径均为1875mm； 2.当车辆总长度为8600mm时：为车辆选装不带前部机组且尾部不选装除尘装置时及当车辆选装不带前部机组且 尾部选装除尘装置时，车辆长度为9205mm对，两个对应的整备质量均为7200Kg，两个对应的前回转半径均为 1080mm，两个对应的与半挂车匹配的半挂牵引车前回转半径均为1180mm； 3.轴距为4400+1310+1310mm时：尾部 不选装除尘装置时，对应的后悬为865mm，尾部选装除尘装置时，对应的后悬为1470mm. | ||||||||||
| 选装照片 |    |
||||||||||
