| 达标车型编号G030000069 |
| 生产企业 | 山东源通路豪专用车制造有限公司 | ||||||||||
| 产品型号 | RLH9401ZH | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10500,10200,10000,9600,9500,9000×2550,2500×3900,3800,3700,3600,3500,3400,3300,3200,3000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9800,9500,9300,8900,8800,8300×2470,2450,2430,2400,2370,2350,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8500,8200,7800 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1500,1420,1340,1300,1300 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9200,9050,8850,8750,8620,8550 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

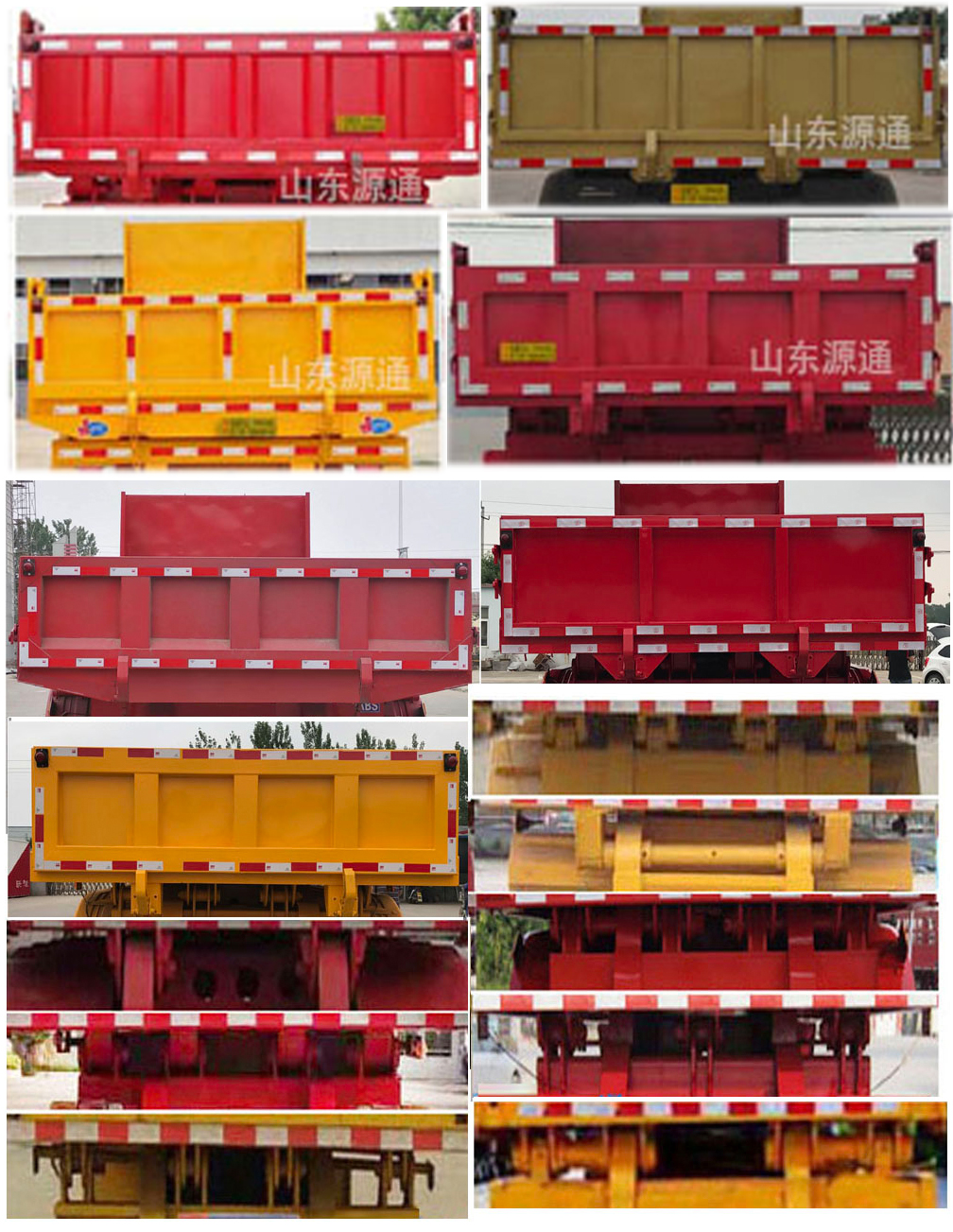

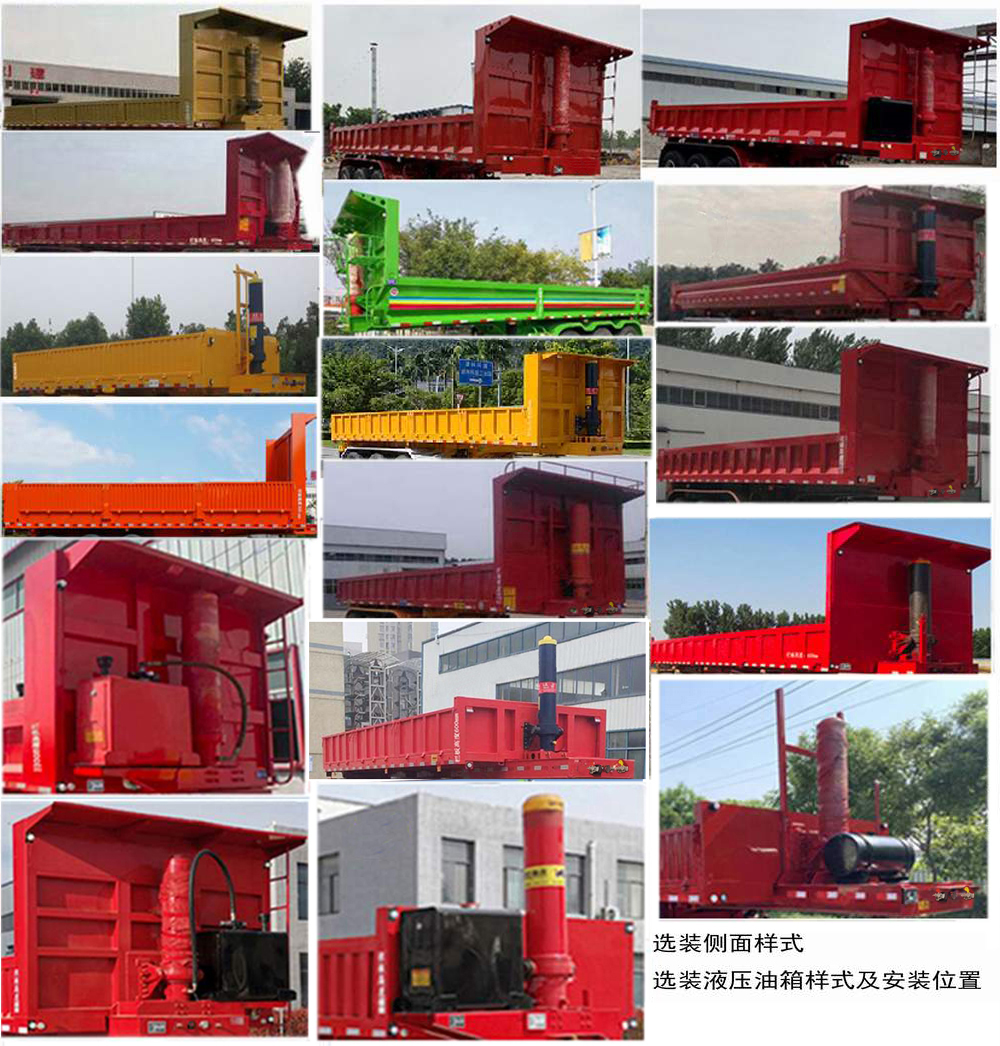

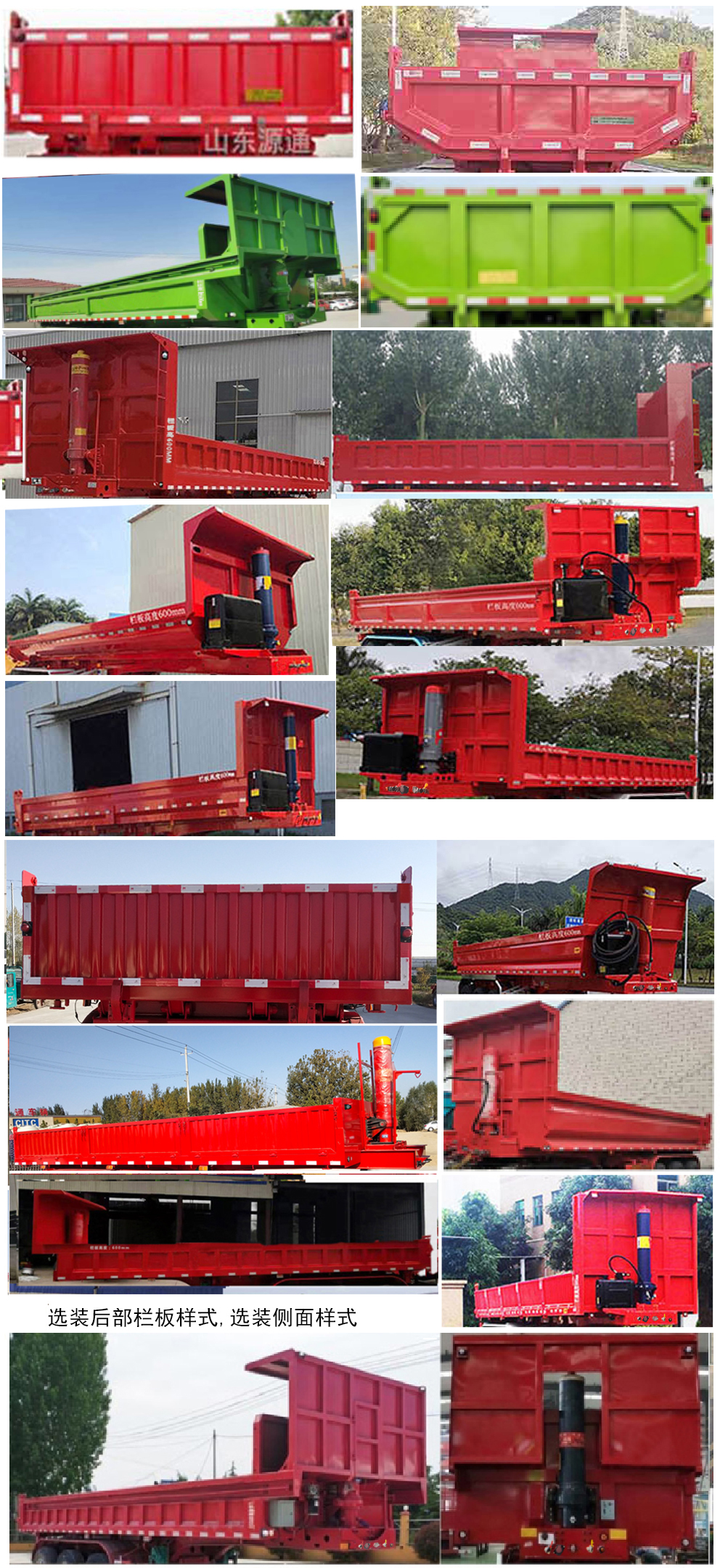

| 备注 | 车辆选装侧面样式,选装前档样式,选装后门样式及后翻转支架样式,选装液压油箱结构及安装位置;车长/牵引销至车辆最前端的距离/轴距/后悬尺寸对应系 (mm):10500/1300/4980+1310+1310/1600,10200/1150/4880+1310+1310/1550,10000/1150/4780+1310+1310/1450,9600/850/4680+1310+1310/1450,9500/880/4550+1310+1310/1450,9000/450/4530+1310+1310/1400;车长/前回转半径/半挂车间隙半径/牵引销中心到车辆最后端的距离(mm)对应关系为:10500/1500/2300/9200,10200/1420/2300/9050,10000/1420/2300/8850,9600/1340/2300/8750,9500/1300/2300/8620,9000/1300/2300/8550。 | ||||||||||
| 选装照片 |    |
||||||||||
