| 达标车型编号G030000001 |
| 生产企业 | 山东郓城金达挂车制造有限公司 | ||||||||||
| 产品型号 | SLY9350XXY | 产品名称 | 厢式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13500,13000×2550×4000,3800,3600,3400,3200 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 13600,13350,12850×2470,2450,2430,2400,2380×2700,2500,2300,2100,1900 | ||||||||
| 总质量（kg） | 35000 | 整备质量（kg） | 6590 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 14PR,12R22.5 14PR | ||||||||||
| 轮胎数量（个） | 4/4 | 挂车设计最高车速（km/h） | 79 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 24 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 4 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 2039,2007,1651 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11950 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.货厢栏板内尺寸（长*宽*高）:13600,13350,12850×2470,2450,2430,2400,2380×2700,2500,2300,2100,1900;2,车厢顶部封闭,不可开启;选装侧面开门样式及开门数量,选装厢体样式,选装后门样式,选装前厢板样式;3,车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系:13750/8250+1310/2390/1800/2039/11950,13500/8250+1310/2390/1550/2007/11950,13000/8250+1310/2390/1050/1651/11950,整备质量(kg)/额定载质量(kg)的对应关系:6590/28410 | ||||||||||

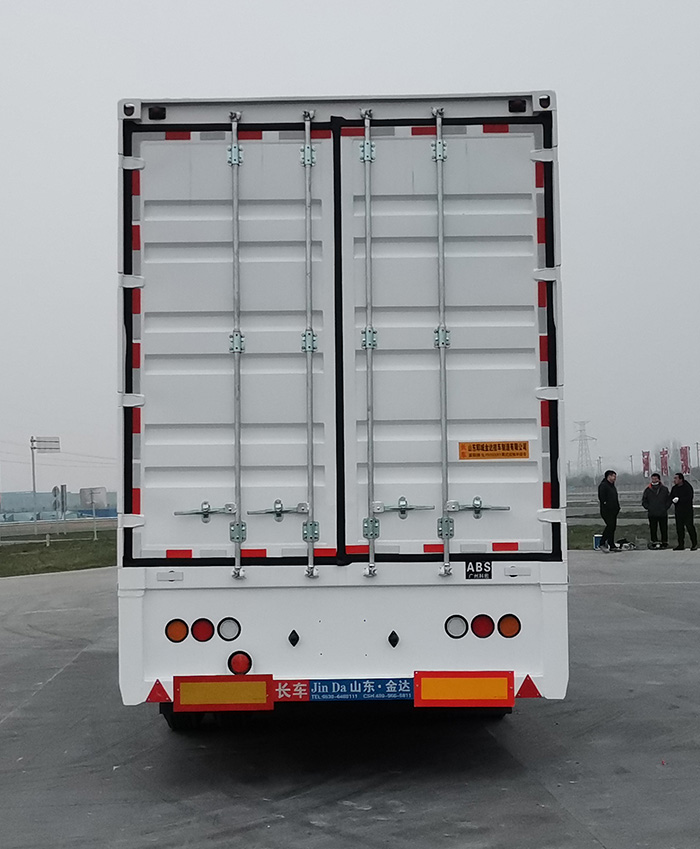

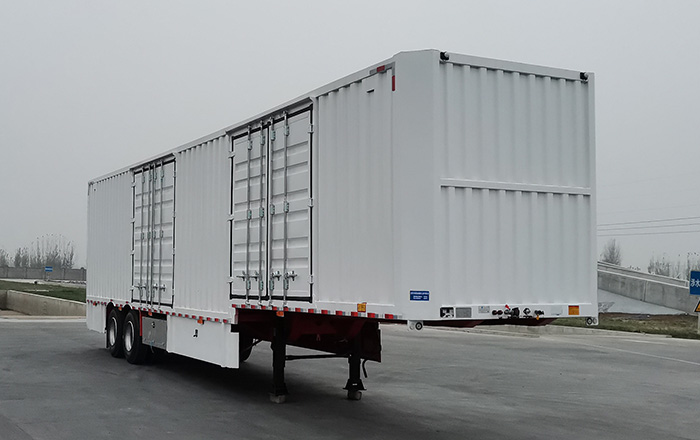

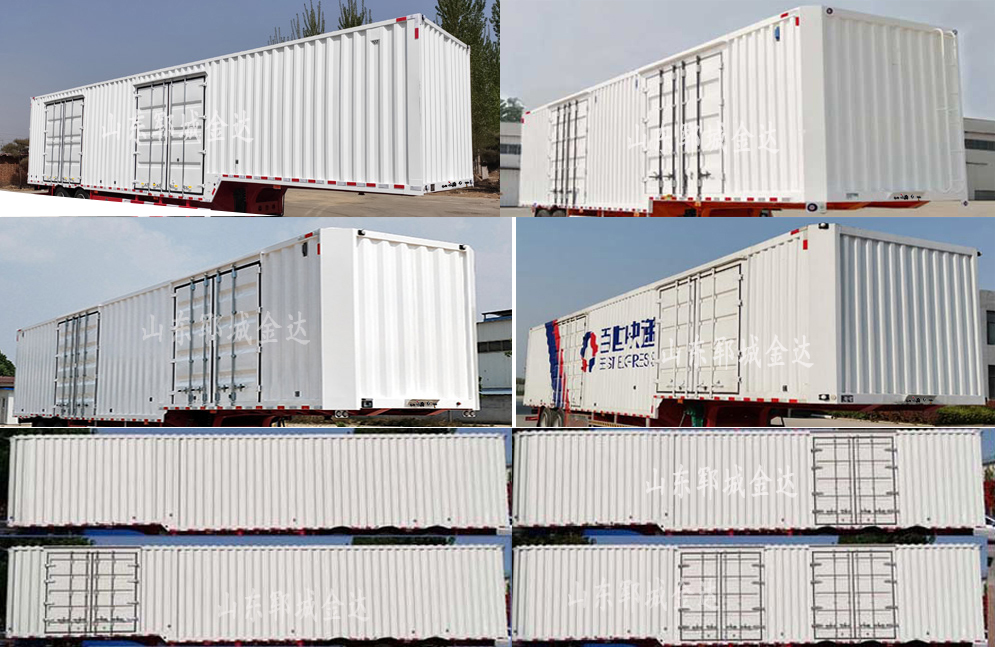

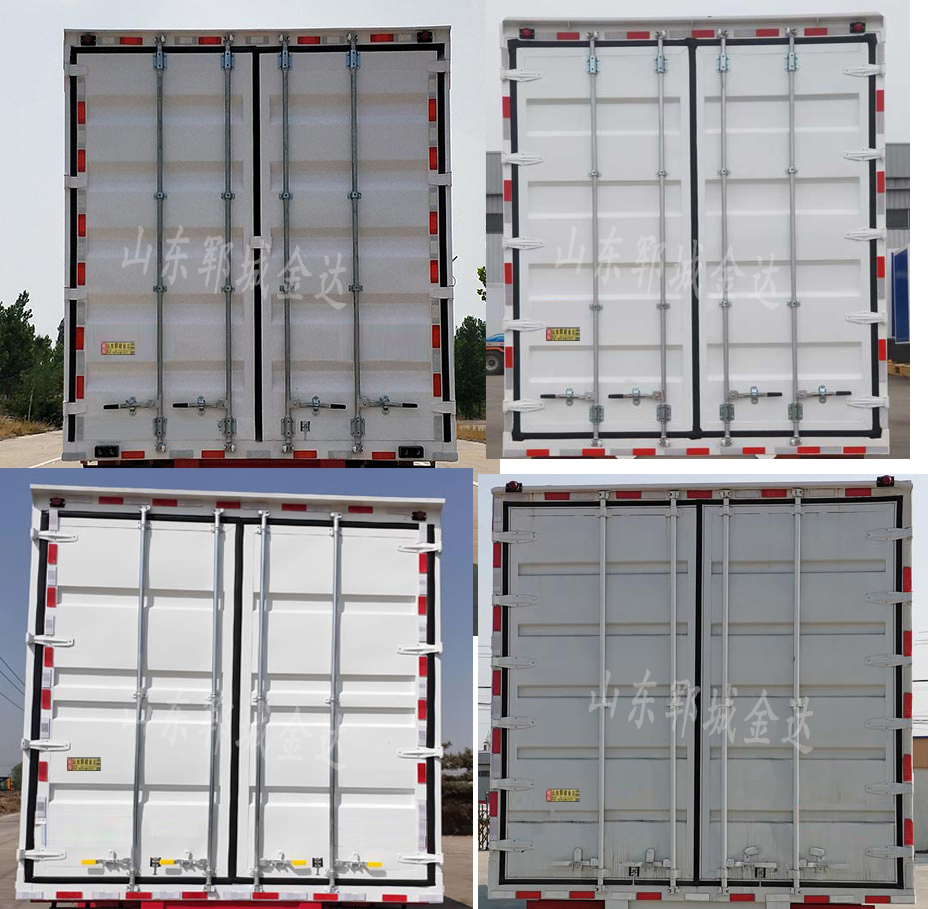

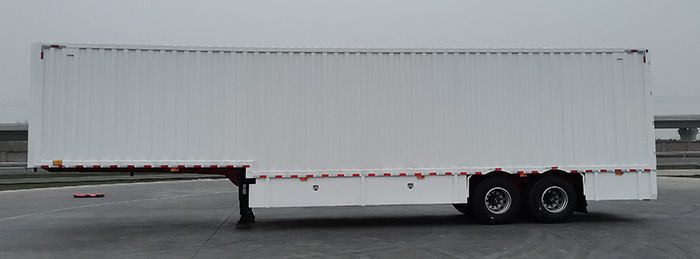

| 选装照片 |   |
||||||||||
