| 达标车型编号G030000250 |
| 生产企业 | 梁山宝华专用汽车制造有限公司 | ||||||||||
| 产品型号 | YDA9403CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12000,12500,13000×2500,2550×3080,3180,3280,3380,3480,3580,3680,3780,3880,3980 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 11850,12350,12850×2350,2400,2450,2460×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6000,6580 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 36 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1821 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2040 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11700,11200,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 货箱内部宽度(mm)可选装:2350,2400,2450,2460.车厢底板到栅栏顶部的高度(mm)为:1800(对应车辆高度3080,3180),2000(对应车辆高度3280,3380),2200(对应车辆高度3480,3580),2400(对应车辆高度3680,3780),2600(对应车辆高度3880,3980),该车车长/前悬/轴距/后悬/牵引销中心到车辆最后端的距离/前回转半径的对应关系为(mm):12000/1300/6180+1310+1310/1900/10700/1821,12500/1300/6480+1310+1310/2100/11200/1821,13000/1300/6780+1310+1310/2300/11700/1821;后部选装花栏式后门,对开式半封闭后门,对开全封闭样式为横瓦楞、竖瓦楞、方管平板、方管十字花平板后门,整车选装仓栅样式为一层仓栅、二层仓栅、三层仓栅、对开门锁杆、对开门半截锁杆,整车货厢栏板选装竖瓦楞、方管平板、方管十字花样式及四开、五开、六开,立柱可选内插、外插样式.选装大梁异形孔结构.外廓长/货箱内长的对应关系13000/12850,12500/12350,12000/11850;外廓宽/货箱内宽的对应关系2550/2460(2350,2400,2450),2500/2460(2350,2400,2450).货箱长度/轴距/整备质量的对应关系为12850/6780+1310+1310/6580;12350/6480+1310+1310/6580,6000;11850/6180+1310+1310/6000. | ||||||||||

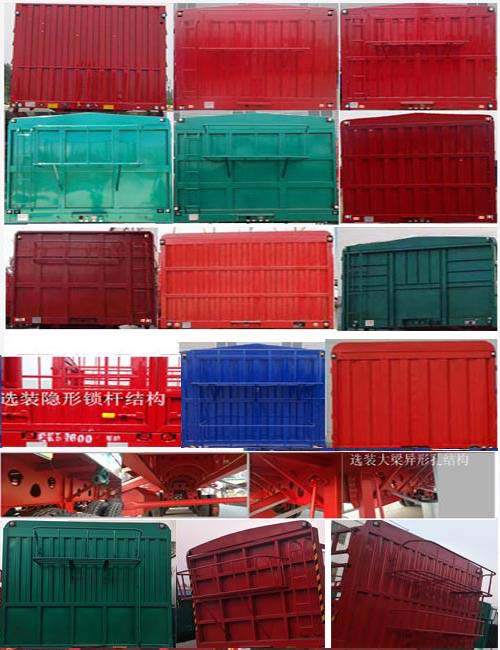

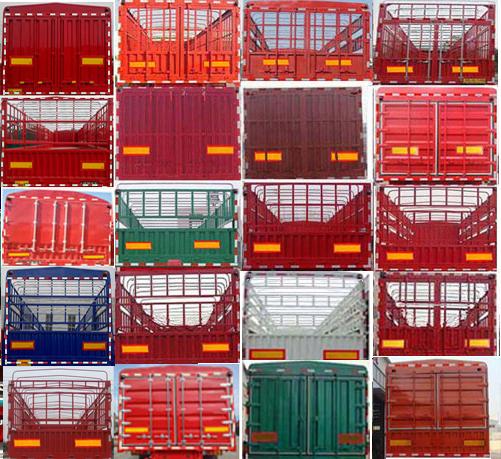

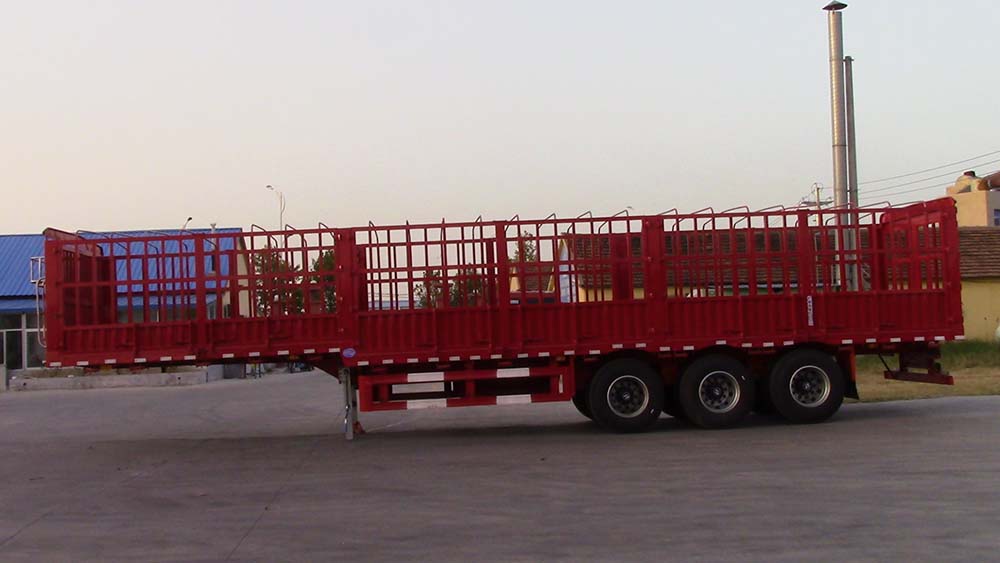

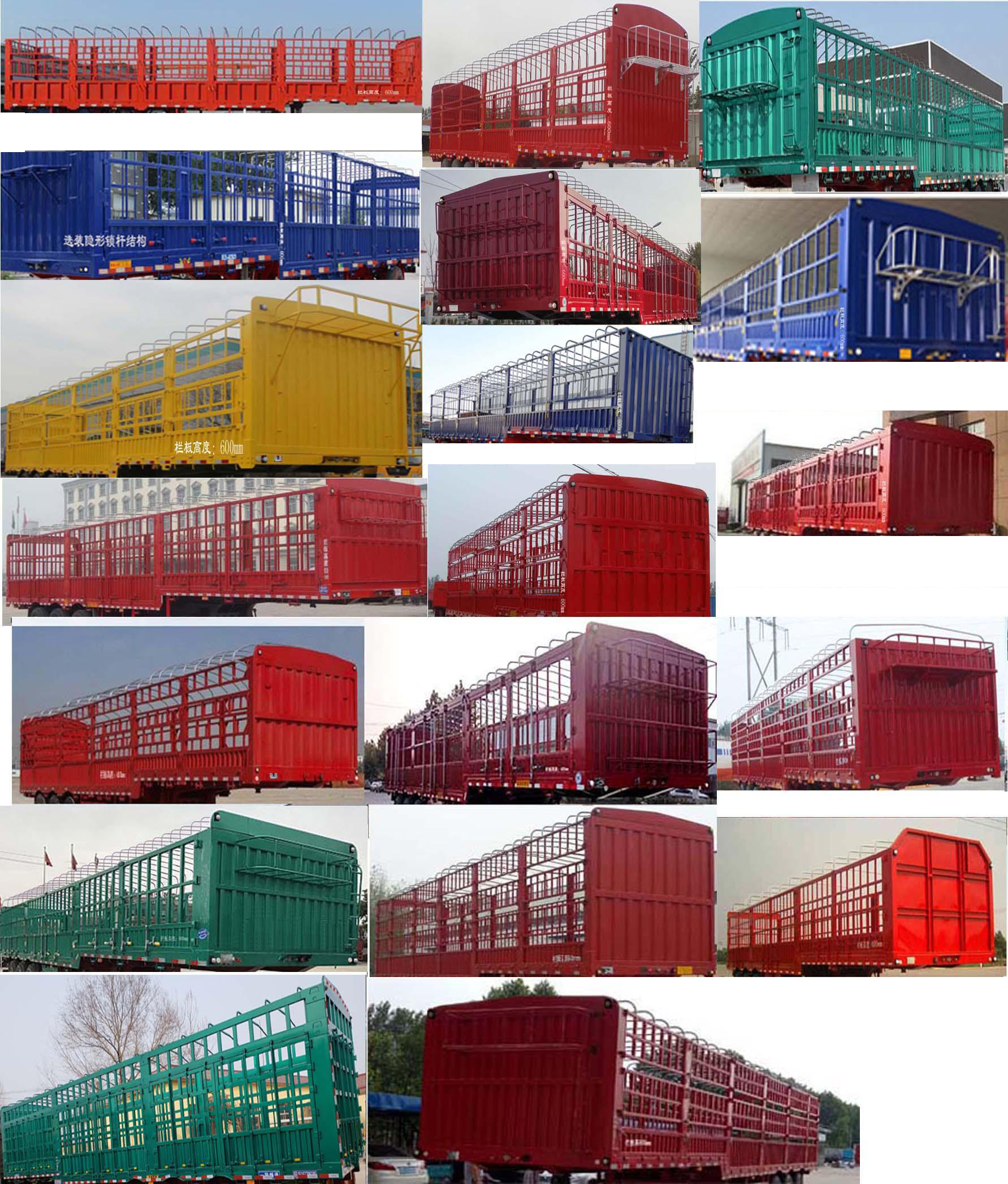

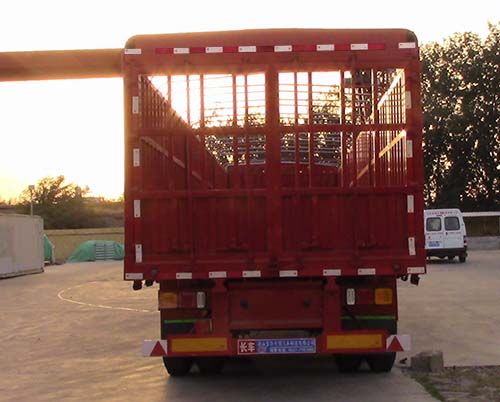

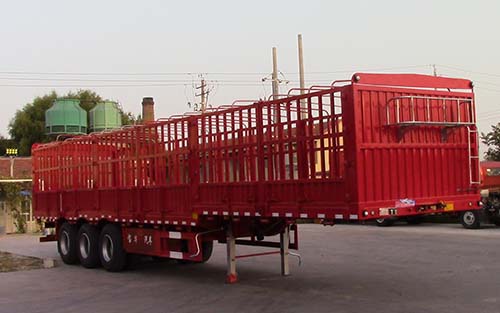

| 选装照片 |    |
||||||||||
