| 达标车型编号G030000018 |
| 生产企业 | 青岛中集专用车有限公司 | ||||||||||
| 产品型号 | ZJV9403XXYQD | 产品名称 | 厢式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13000×2550×4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 13650,12900×2465,2445×2600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7500,7800,8200 | ||||||||
| 支撑装置型号 | 28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 2040,1620 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.38 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 纵置多片钢板弹簧式非独立悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

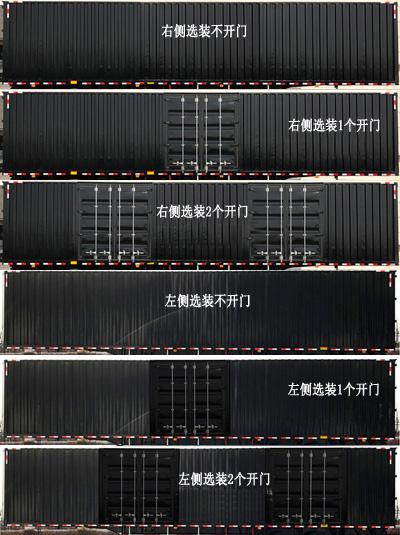

| 备注 | 1.整备质量与额定载质量对应关系为：7500/32500;7800/32200;8200/31800; 2.整车长/厢内长/前回转半径/车辆前轴到货箱前壁内侧的距离/牵引销中心到车辆最前端距离/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系为：： （1）13750/13650/2040/1650/1750/6830+1310+1310/2550/12000; （2）13000/12900/1620/900/1000/6830+1310+1310/2550/12000; 3.车厢顶部封闭,不可开启。选装单侧开门、两侧开门或两侧均不开门;开门的前后定位尺寸不限。 4.选装货厢栏板内尺寸（长*宽*高）13650,12900*2445,2465*2600 | ||||||||||

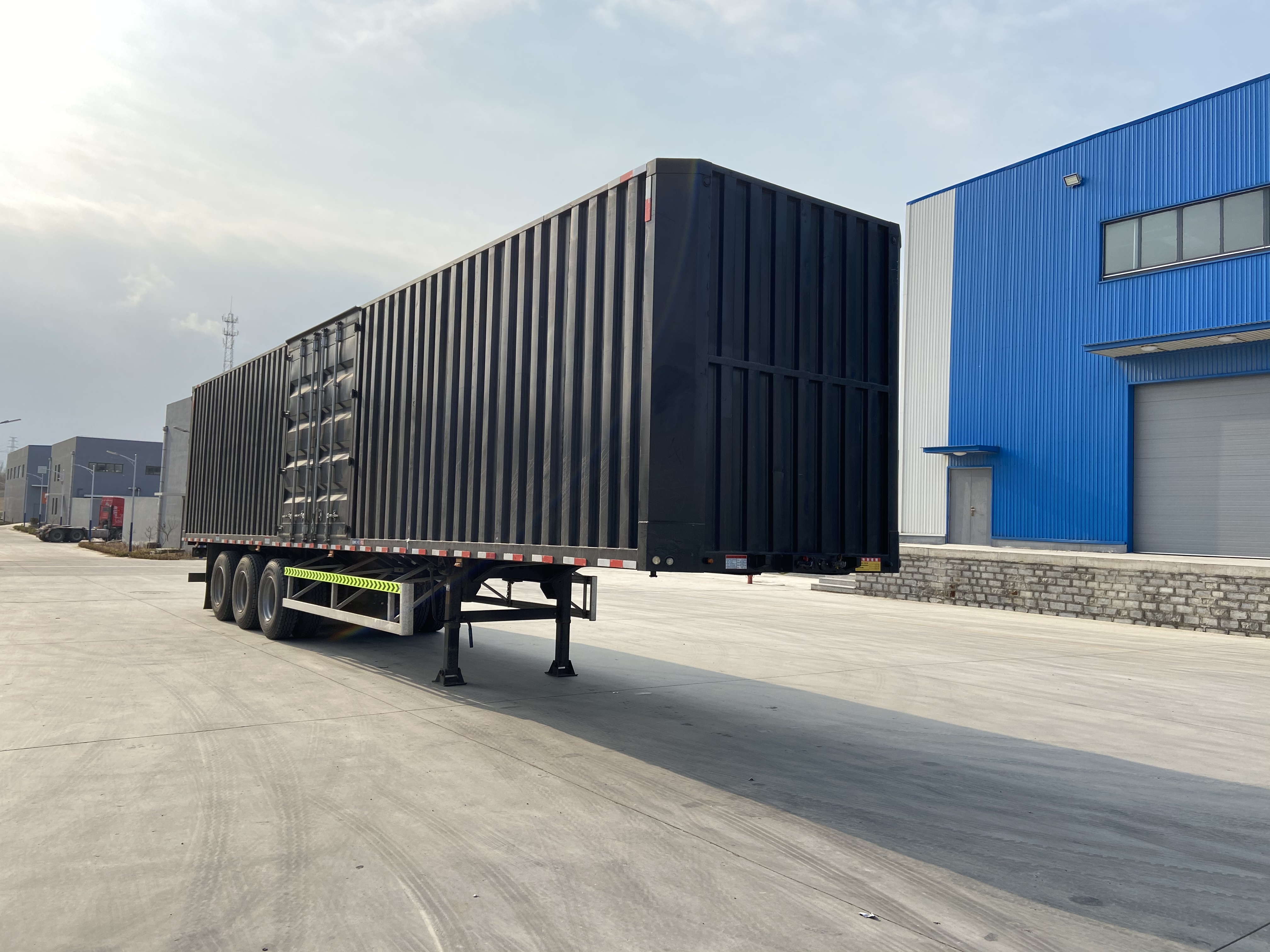

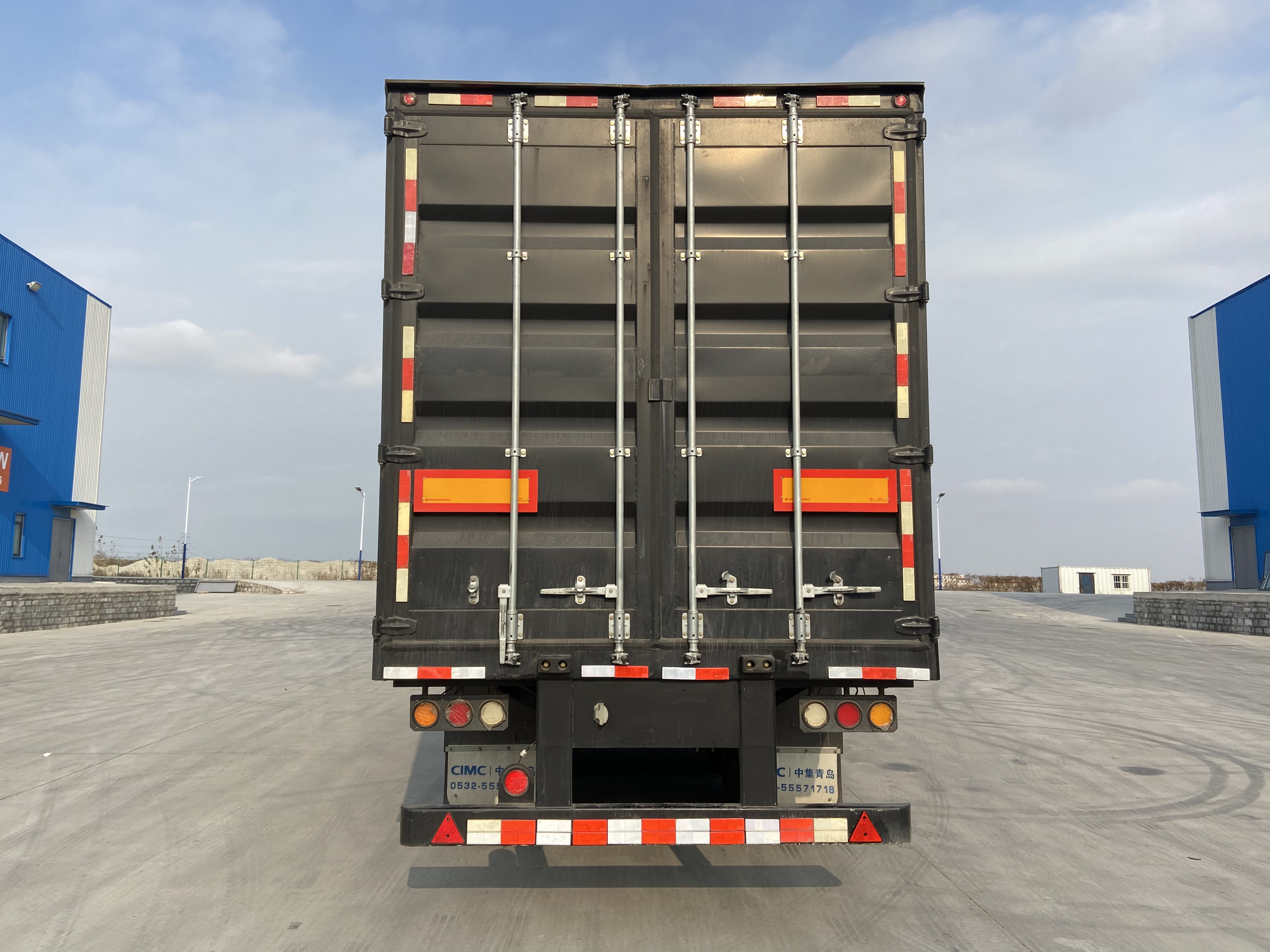

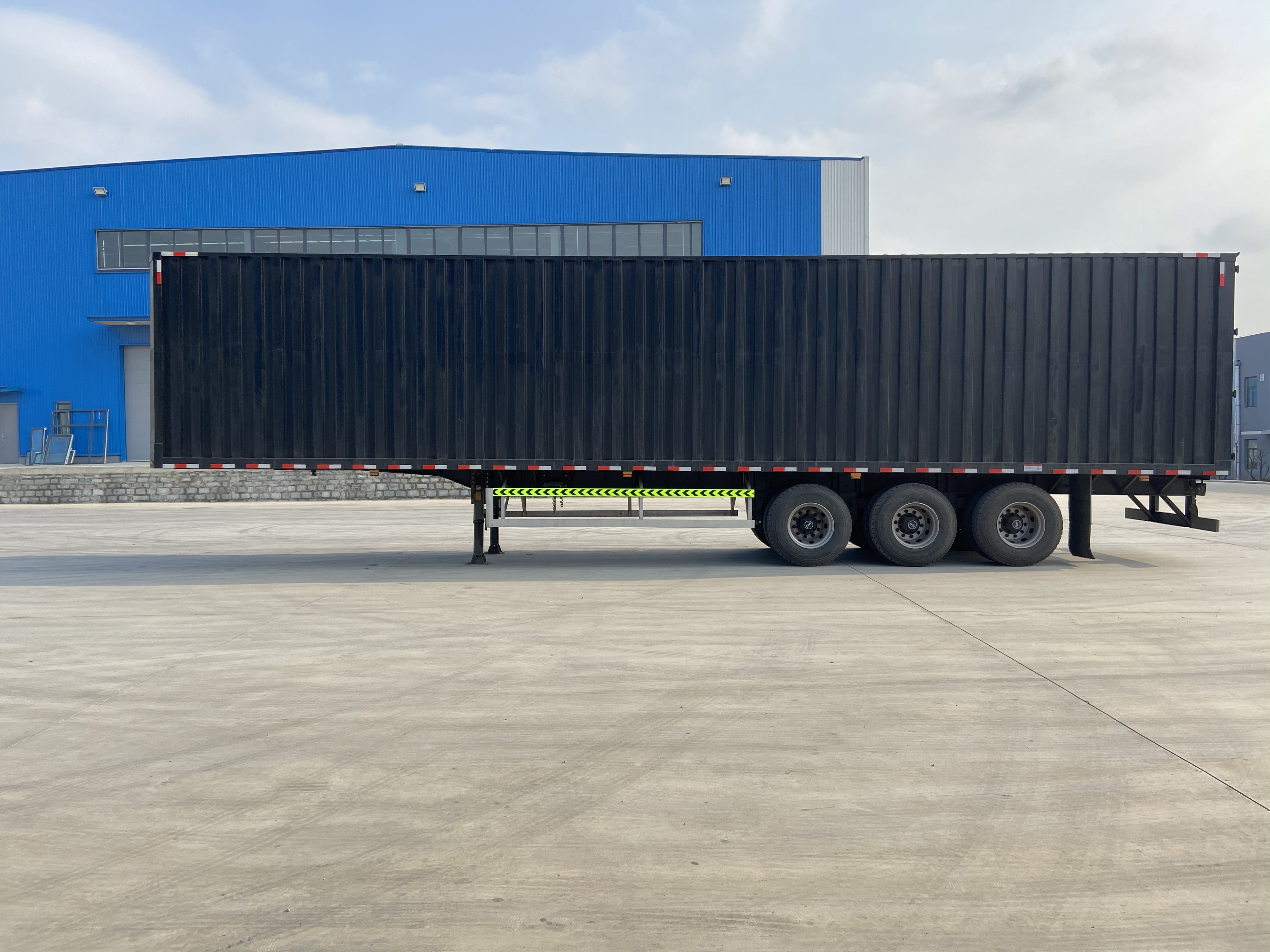

| 选装照片 |  |
||||||||||
