| 达标车型编号G031000923 |
| 生产企业 | 山东永顺达车业有限公司 | ||||||||||
| 产品型号 | WYF9401ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10500,10200,10000,9600,9500,9300,9000×2500,2550×4000,3900,3700,3500,3400,3300,3200,3000,2800 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9800,9500,9300,8900,8800,8600,8300×2300,2320,2350,2380,2400,2420,2450,2470,2490×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8700,8500,8000 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1684,1665,1751,1620,1561,1733,1601,1540 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.38 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9300,9000,8900,8800,8500,8400,8100 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 纵置多片钢板弹簧式非独立悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、选装电动蓬布,选装前档板结构,选装侧面样式,选装后翻转支架结构,选装后部样式,选装后号牌版样式 2、整备质量与额定载质量对应关系:8700/31300,8500/31500,8000/32000 3、整车长/牵引销中心到车辆最前端距离/前回转半径/轴距/后悬/牵引销到最后端距离对应关系为： (1)9600/1100/1684/4300+1310+1310/1580/8500 (2)9600/1100/1665/4300+1310+1310/1580/8500 (3)10500/1200/1751/4600+1310+1310/2080/9300 (4)10200/1200/1751/4500+1310+1310/1880/9000 (5)10000/1200/1751/4500+1310+1310/1680/8800 (6)10000/1100/1684/4400+1310+1310/1880/8900 (7)9500/1000/1620/4400+1310+1310/1480/8500 (8)9300/900/1561/4200+1310+1310/1580/8400 (9)9000/900/1561/4200+1310+1310/1280/8100 (10)10500/1200/1733/4600+1310+1310/2080/9300 (11)10200/1200/1733/4500+1310+1310/1880/9000 (12)10000/1200/1733/4500+1310+1310/1680/8800 (13)10000/1100/1665/4400+1310+1310/1880/8900 (14)9500/1000/1601/4400+1310+1310/1480/8500 (15)9300/900/1540/4200+1310+1310/1580/8400 (16)9000/900/1540/4200+1310+1310/1280/8100 4、轮距1820时，对应车轴型号以及报告号为：FP26，GG217338TG；10010，HD21730093； 选装轮距1840时，对应车轴型号以及报告号为：FP24，HD21730027；10110，HD20FF3402； | ||||||||||

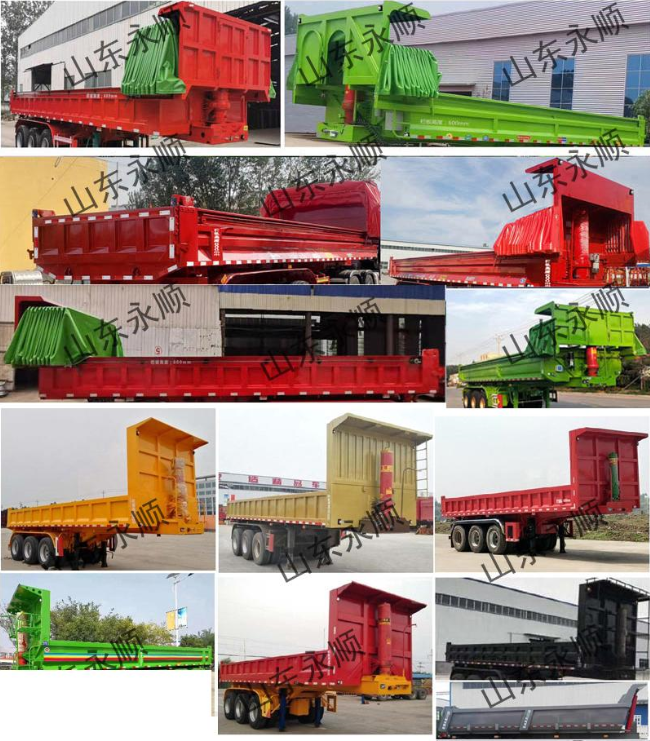

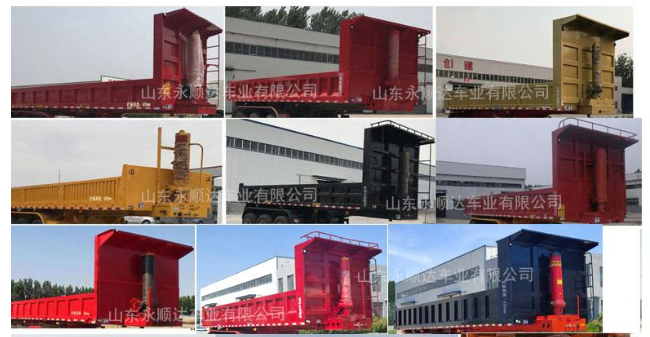

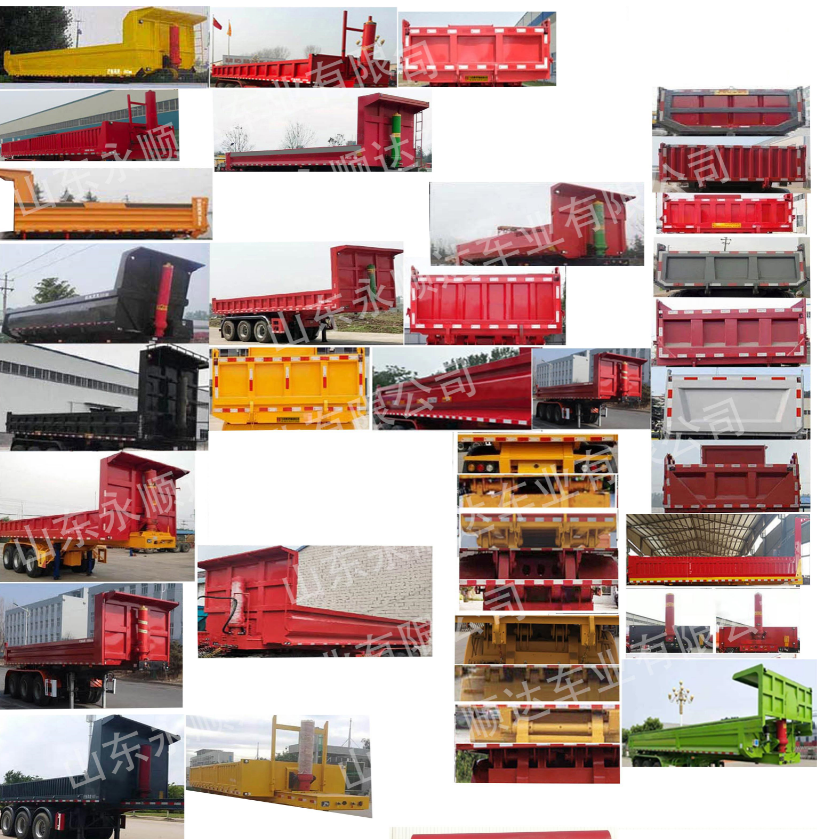

| 选装照片 |    |
||||||||||
