| 达标车型编号G031000652 |
| 生产企业 | 扬州中集通华专用车有限公司 | ||||||||||
| 产品型号 | THT9403TDA | 产品名称 | 低平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13220,12520×3000×1690,1750,1820,1900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9050×3000×—— | ||||||||
| 总质量（kg） | 39850 | 整备质量（kg） | 8600,7850 | ||||||||
| 支撑装置型号 | YHD28T,A400C,28T(XZ80000/25),E100,FW28,A300C,A440,24T（20/16） | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 245/70R19.5 16PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB,KZ15,BH-KW50A,BH-KZ50A | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1220 | ||||||||
| 半挂车前回转半径（mm） | 1915,1450,935 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2100 | ||||||||
| 半挂车间隙半径（mm） | 2400 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2250 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.该车仅可运输不可拆解物体 2.该车总长/前悬/前回转半径/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系（mm）: 13750/1750/1915/8340+1310+1310/1040/12000;13220/1220/1450/8340+1310+1310/1040/12000;12520/520/935/8340+1310+1310/1040/12000。 3.选装爬梯或不带爬梯、及轮胎上方外露或不外露的外形.选装单簧爬梯、三簧爬梯或液压爬梯或液压折叠爬梯;选装爬梯支脚;选装尾部放大号牌板.选装鹅颈处结构、后部结构;选装尾部无斜坡结构.承载面中部选装通体圆弧、部分圆弧、通体垂直下凹及部分垂直下凹;货台面两侧选装木质底板、不带底板结构. | ||||||||||

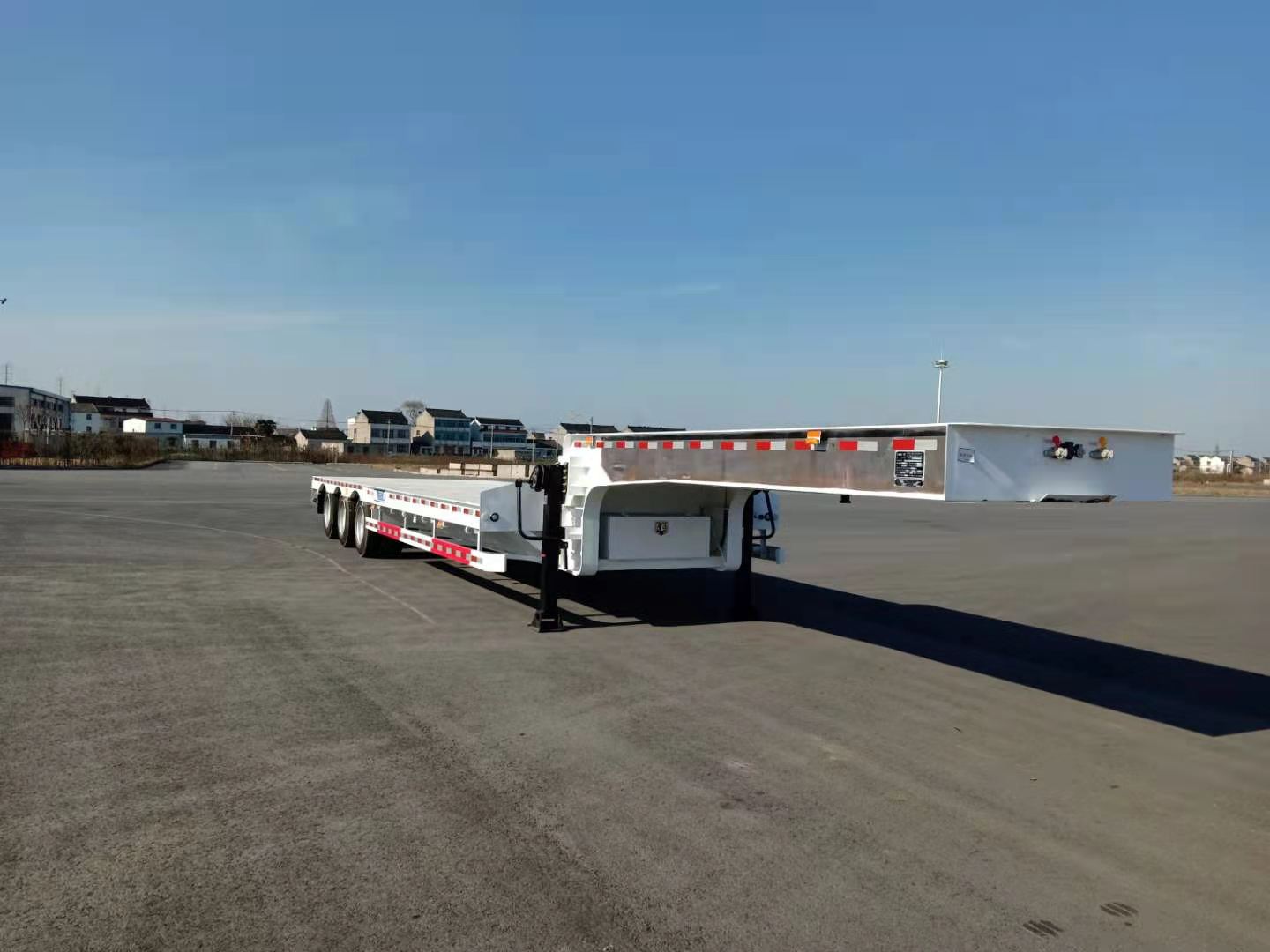

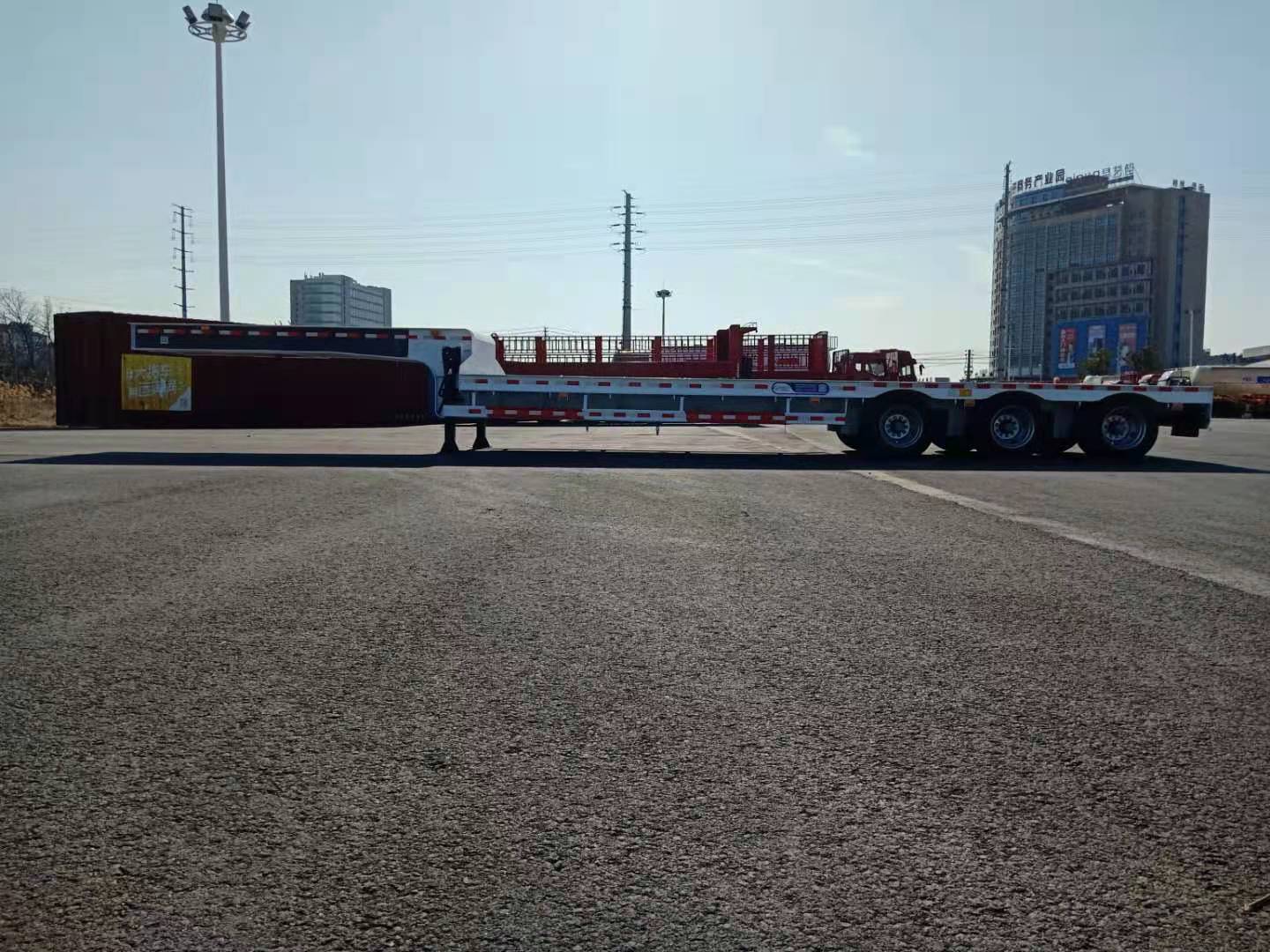

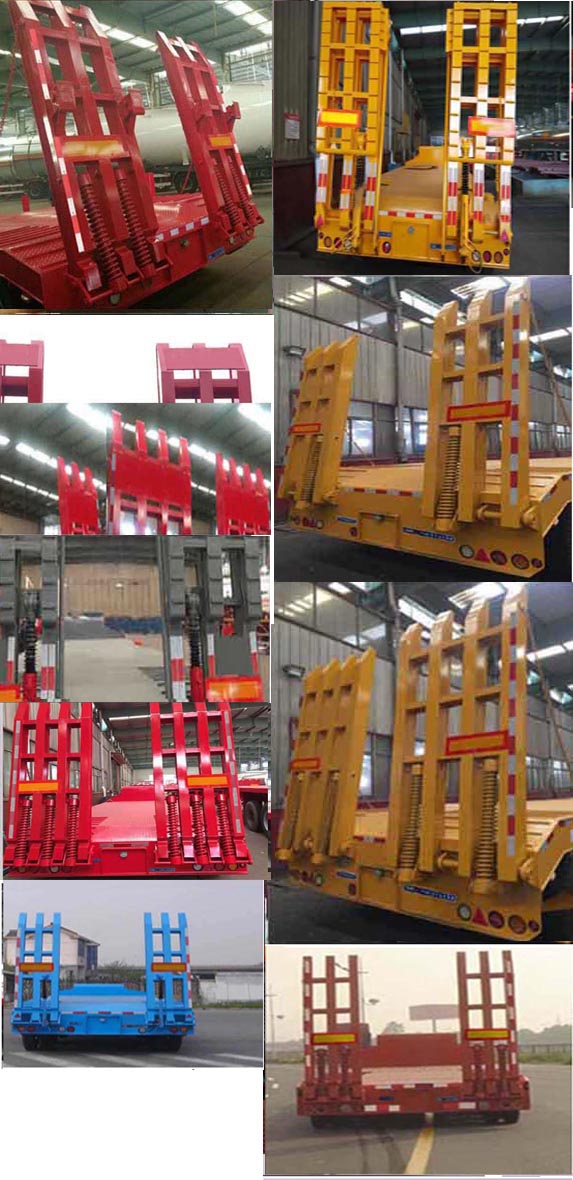

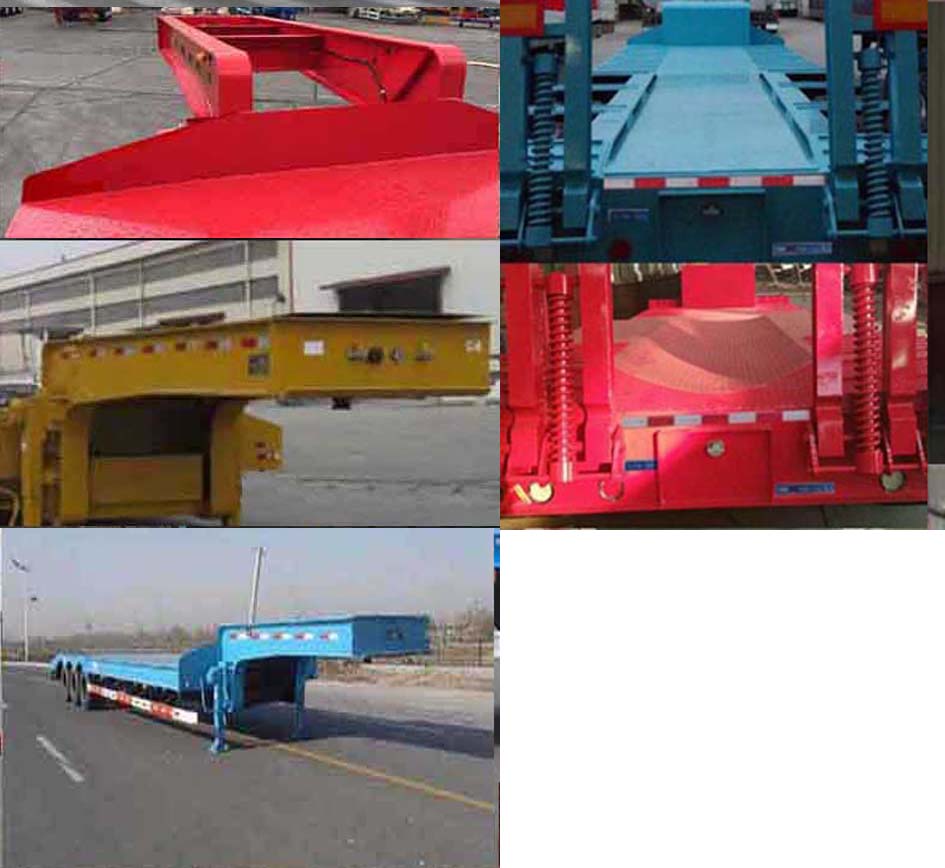

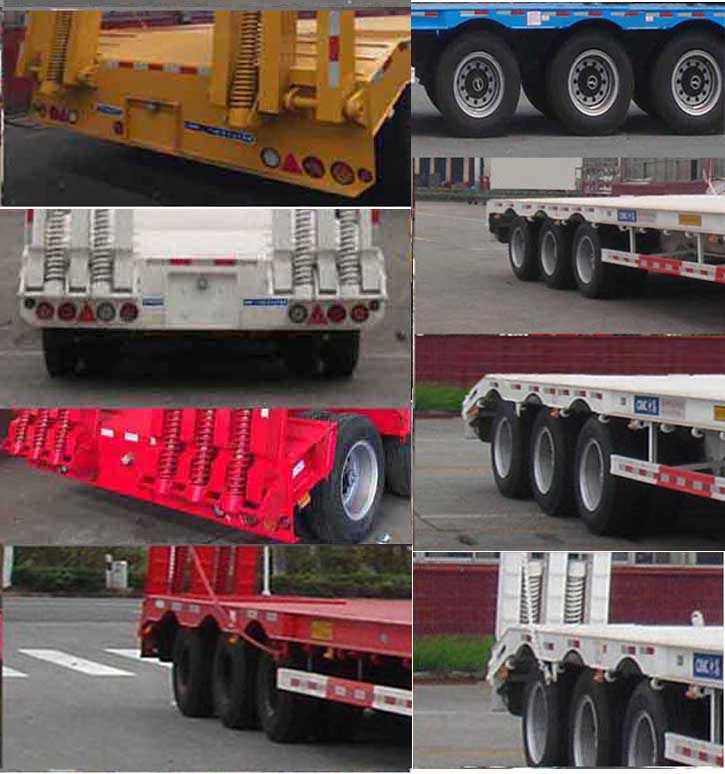

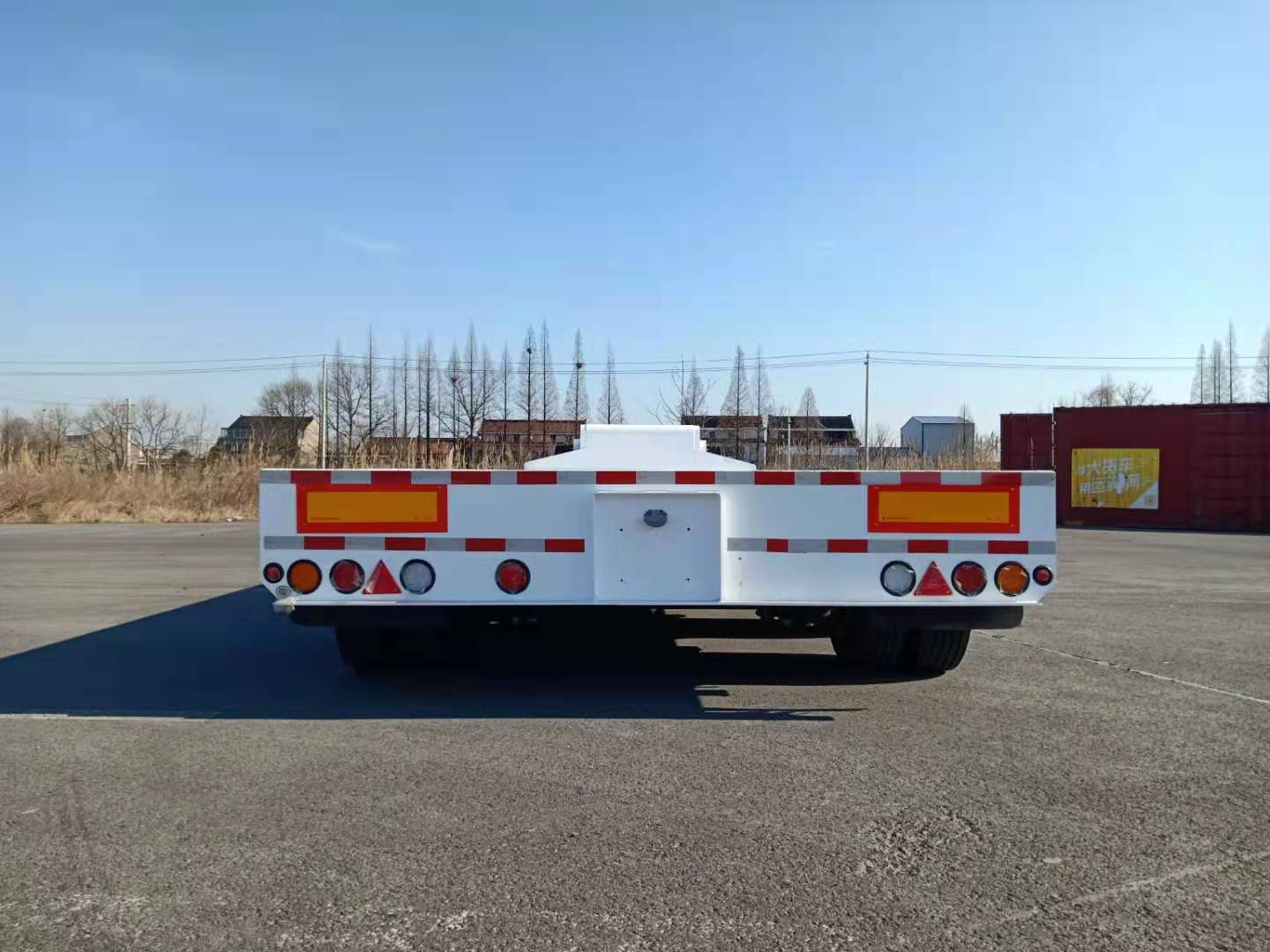

| 选装照片 |    |
||||||||||
