| 达标车型编号G031000564 |
| 生产企业 | 山东锣响汽车制造有限公司 | ||||||||||
| 产品型号 | LXC9406Z | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8500,9000,9300×2500,2550×3000,3100,3200,3300,3400,3500,3600,3700,3800,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 7820,7900,8320,8400,8620,8700×2320,2340,2360,2380,2400,2420,2440×500,550,600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6850,7000,7200,7400,7500 | ||||||||
| 支撑装置型号 | E100,SQ28,A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 3 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1473,1651,1665,1685,1619,1753,1494,1670,1683,1703,1639,1771 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1573,1751,1765,1785,1719,1853,1594,1770,1783,1803,1739,1871 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7720,7420,7900,7870,8270,8070 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 卸货方式为:后卸;选装前挡板样式,选装侧面样式;选装翻转支架样式,选装后尾样式,选装后门样式;选装油箱位置;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为8500时,780/3700+1310+1310/1400,1080/3700+1310+1310/1100;当车长为:9000时,1100/3880+1310+1310/1400,1130/4050+1310+1310/1200;当车长为:9300时,1030/4050+1310+1310/1600,1230/4050+1310+1310/1400. 互换性铭牌对应关系为: 8500/3700+1310+1310/1400,前悬780,前回转1494.牵引车前回转≥1594;牵引销到最后端距离7720 8500/3700+1310+1310/1100,前悬1080,前回转1670.牵引车前回转≥1770;牵引销到最后端距离7420 9000/3880+1310+1310/1400,前悬1100,前回转1683.牵引车前回转≥1783;牵引销到最后端距离7900 9000/4050+1310+1310/1200,前悬1130,前回转1703.牵引车前回转≥1803;牵引销到最后端距离7870 9300/4050+1310+1310/1600,前悬1030,前回转1639.牵引车前回转≥1739;牵引销到最后端距离8270 9300/4050+1310+1310/1400,前悬1230,前回转1771.牵引车前回转≥1871;牵引销到最后端距离8070 以上对应2550宽度. 8500/3700+1310+1310/1400,前悬780,前回转1473.牵引车前回转≥1573;牵引销到最后端距离7720 8500/3700+1310+1310/1100,前悬1080,前回转1651.牵引车前回转≥1751;牵引销到最后端距离7420 9000/3880+1310+1310/1400,前悬1100,前回转1665.牵引车前回转≥1765;牵引销到最后端距离7900 9000/4050+1310+1310/1200,前悬1130,前回转1685.牵引车前回转≥1785;牵引销到最后端距离7870 9300/4050+1310+1310/1600,前悬1030,前回转1619.牵引车前回转≥1719;牵引销到最后端距离8270 9300/4050+1310+1310/1400,前悬1230,前回转1753.牵引车前回转≥1853;牵引销到最后端距离8070 以上对应2500宽度. 货箱栏板内尺寸对应关系: 当车长8500宽2550时货箱长*宽*高:7820,7900*2380,2400,2420,2440*600 当车长8500宽2500时货箱长*宽*高:7820,7900*2320,2340,2360*600 当车长9000宽2550时货箱长*宽*高:8320,8400*2380,2400,2420,2440*600 当车长9000宽2500时货箱长*宽*高:8320,8400*2320,2340,2360*600 当车长9300宽2550时货箱长*宽*高:8620,8700*2380,2400,2420,2440*600 当车长9300宽2500时货箱长*宽*高:8620,8700*2320,2340,2360*600 整备质量与额定载质量的对应关系： 整备质量是6850时,额定载质量为33150 整备质量是7000时,额定载质量为33000 整备质量是7200时,额定载质量为32800 整备质量是7400时,额定载质量为32600 整备质量是7500时,额定载质量为32500 | ||||||||||

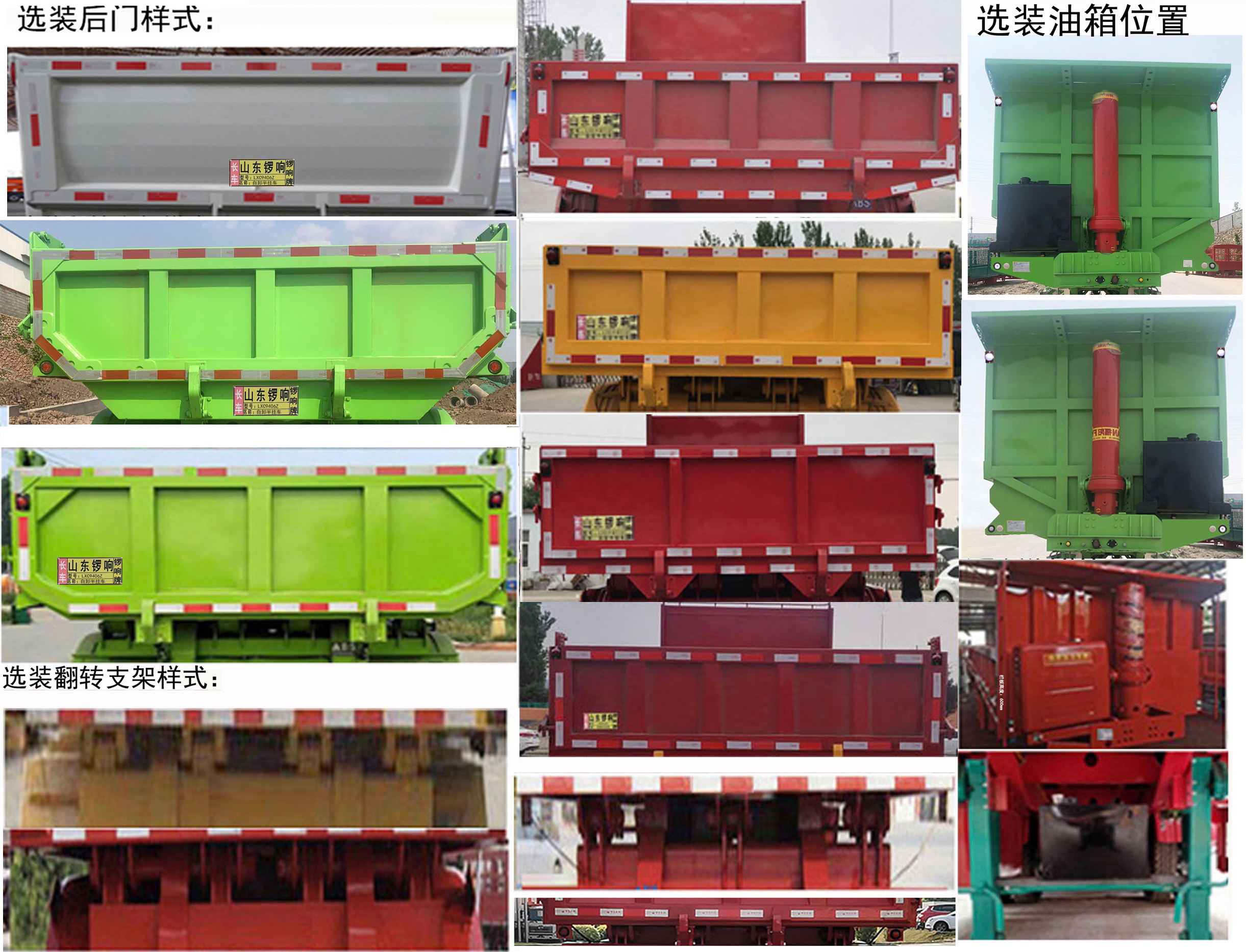

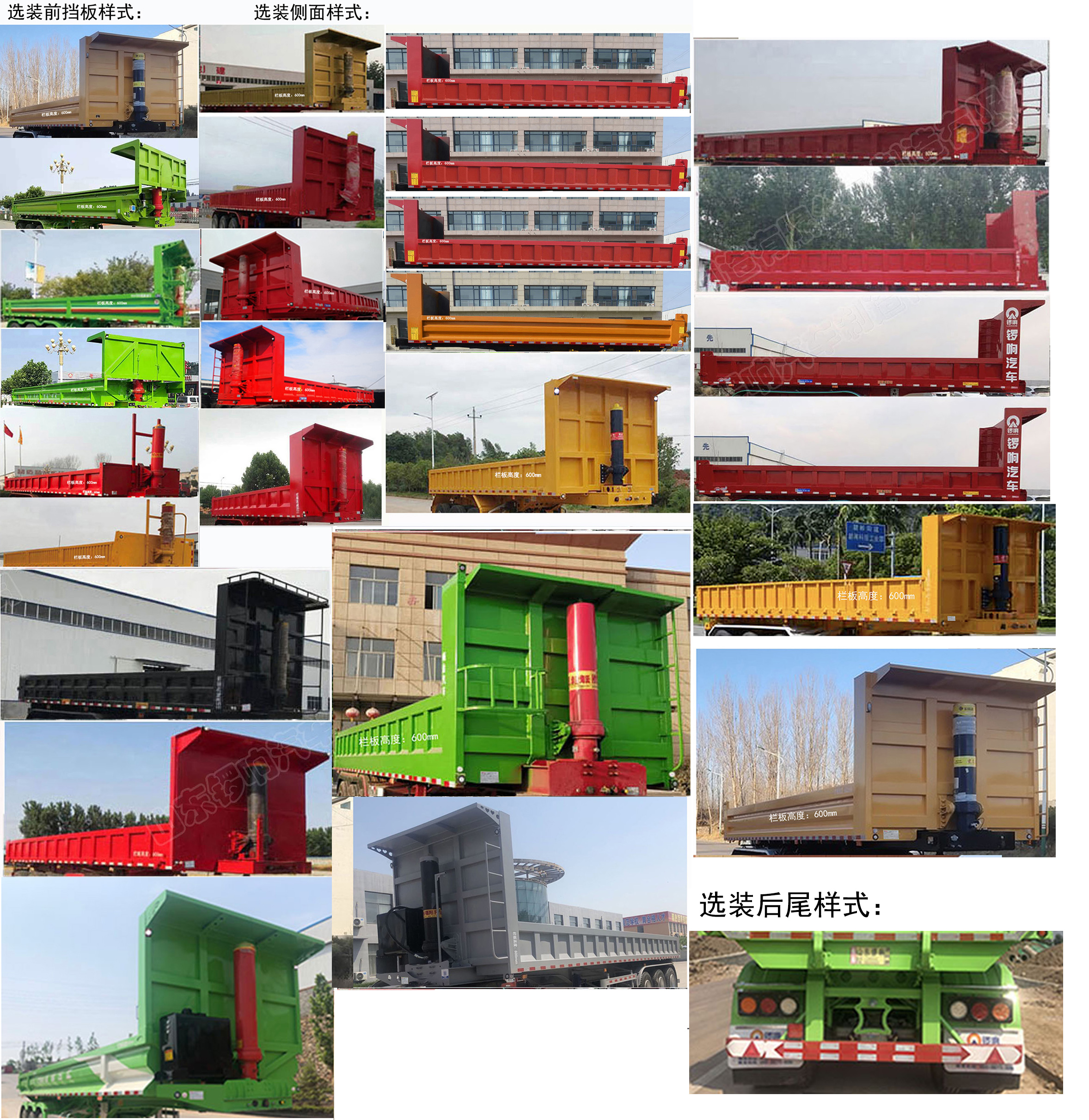

| 选装照片 |   |
||||||||||
