| 达标车型编号G031000452 |
| 生产企业 | 梁山中集东岳车辆有限公司 | ||||||||||
| 产品型号 | CSQ9405TJZG | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12500×2480,2500,2550×1750,1700,1650,1600,1550,1470 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6300,6000,5750 | ||||||||
| 支撑装置型号 | HY-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1620,1487,1370,1570,1600,1465,1580,1347,1550,1593,1457,1337,1541 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1770,1640,1750,1520,1720,1620,1730,1500,1700,1600,1480,1690 | ||||||||
| 半挂车间隙半径（mm） | 2400 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2300 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11735,11535,12000,11585,11500 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式纵置钢板弹簧式平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、该车为小鹅颈结构,选装轮胎罩样式;选装前脖样式;选装锁具梁样式;大梁可选冲孔或不冲孔;车辆的外形尺寸参数(mm)长度/轴距/后悬对应关系为:12500/7300+1310+1310/1580,12500/7300+1310+1310/1815,12500/7300+1310+1310/1615,12500/7300+1310+1310/2080,12500/7300+1310+1310/1665 2、互换性铭牌长度/轴距/后悬/前悬/前回转/与之匹配的牵引车前回转半径/牵引销到最后端距离的对应关系为： 12500/7300+1310+1310/1580/1000/1620/1770/11500;12500/7300+1310+1310/1815/765/1487/1640/11735;12500/7300+1310+1310/1615/965/1600/1750/11535;12500/7300+1310+1310/2080/500/1370/1520/12000;12500/7300+1310+1310/1665/915/1570/1720/11585;以上对应2550宽度. 12500/7300+1310+1310/1580/1000/1600/1750/11500;12500/7300+1310+1310/1815/765/1465/1620/11735;12500/7300+1310+1310/1615/965/1580/1730/11535;12500/7300+1310+1310/2080/500/1347/1500/12000;12500/7300+1310+1310/1665/915/1550/1700/11585 ;以上对应2500宽度. 12500/7300+1310+1310/1580/1000/1593/175/11500;12500/7300+1310+1310/1815/765/1457/1600/11735;12500/7300+1310+1310/1615/965/1570/1720/11535;12500/7300+1310+1310/2080/500/1337/1480/12000;12500/7300+1310+1310/1665/915/1541/1690/11585;以上对应2480宽度. 3、货车驱动轴数量应为：N/A | ||||||||||

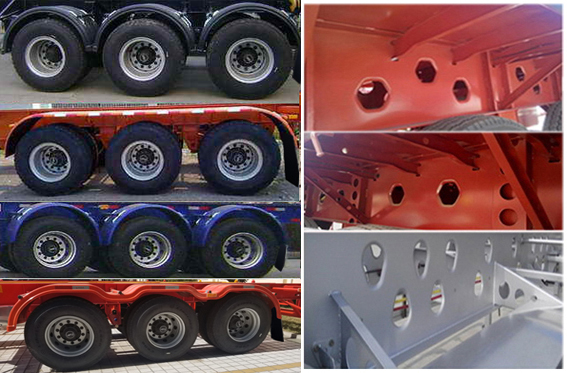

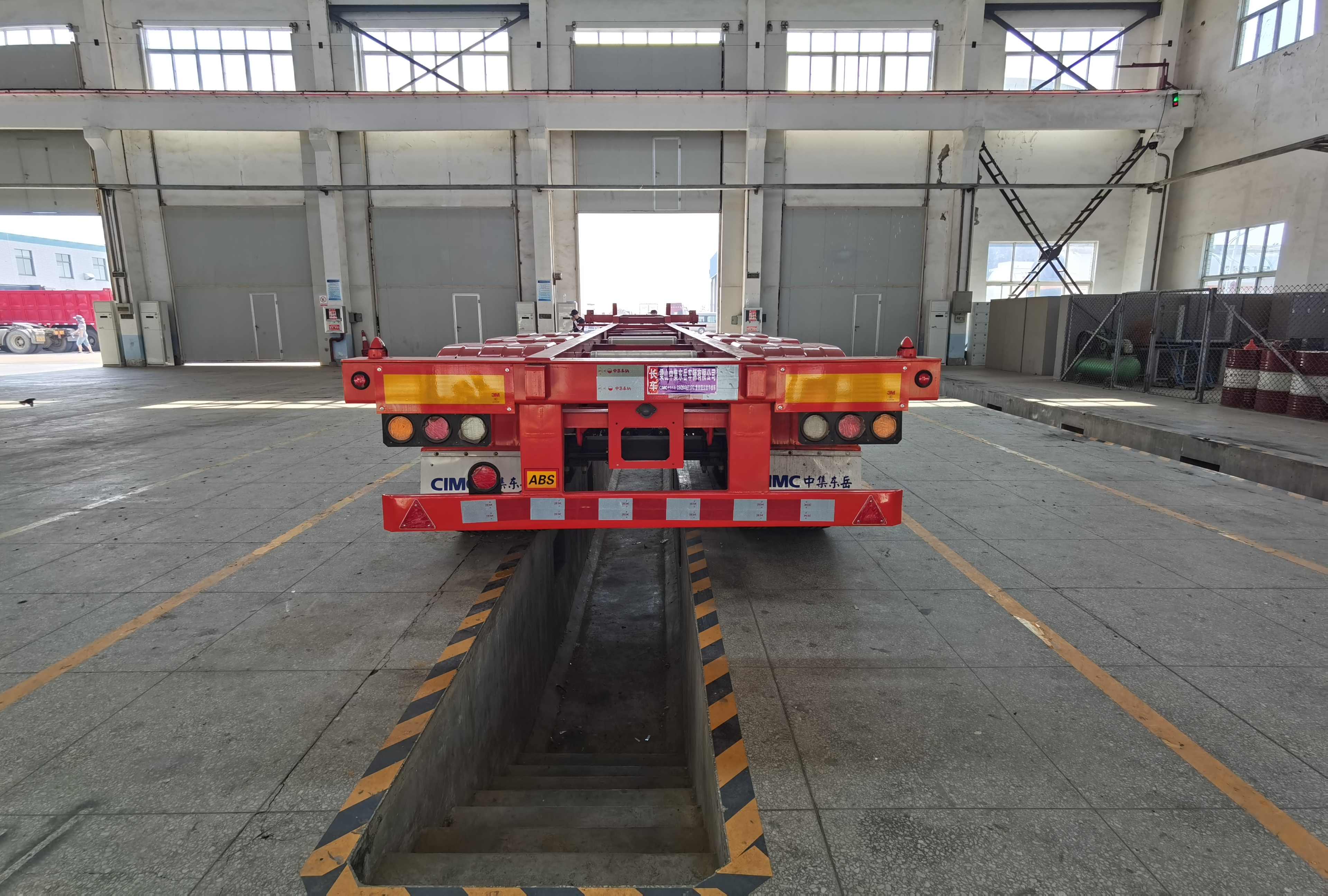

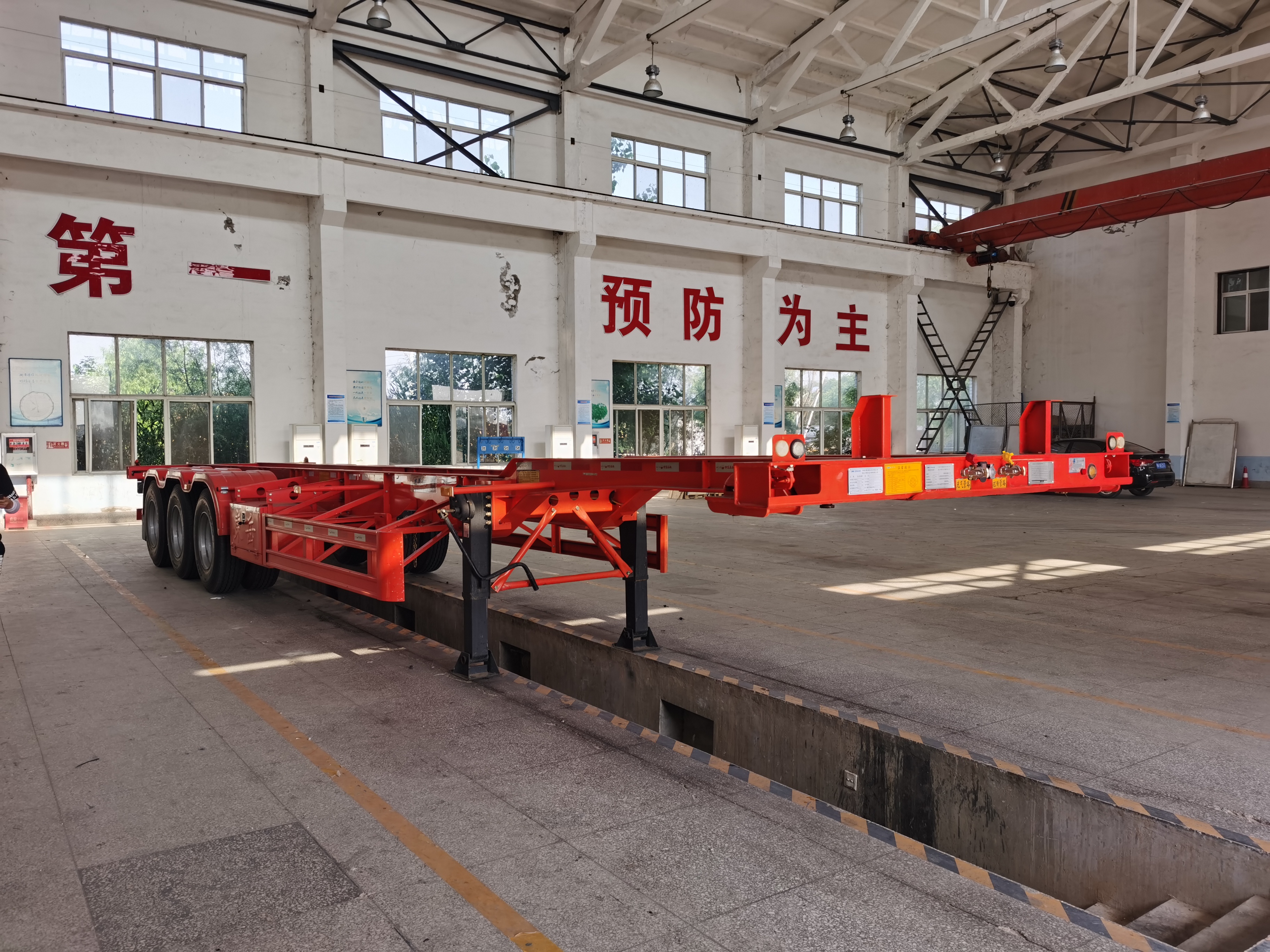

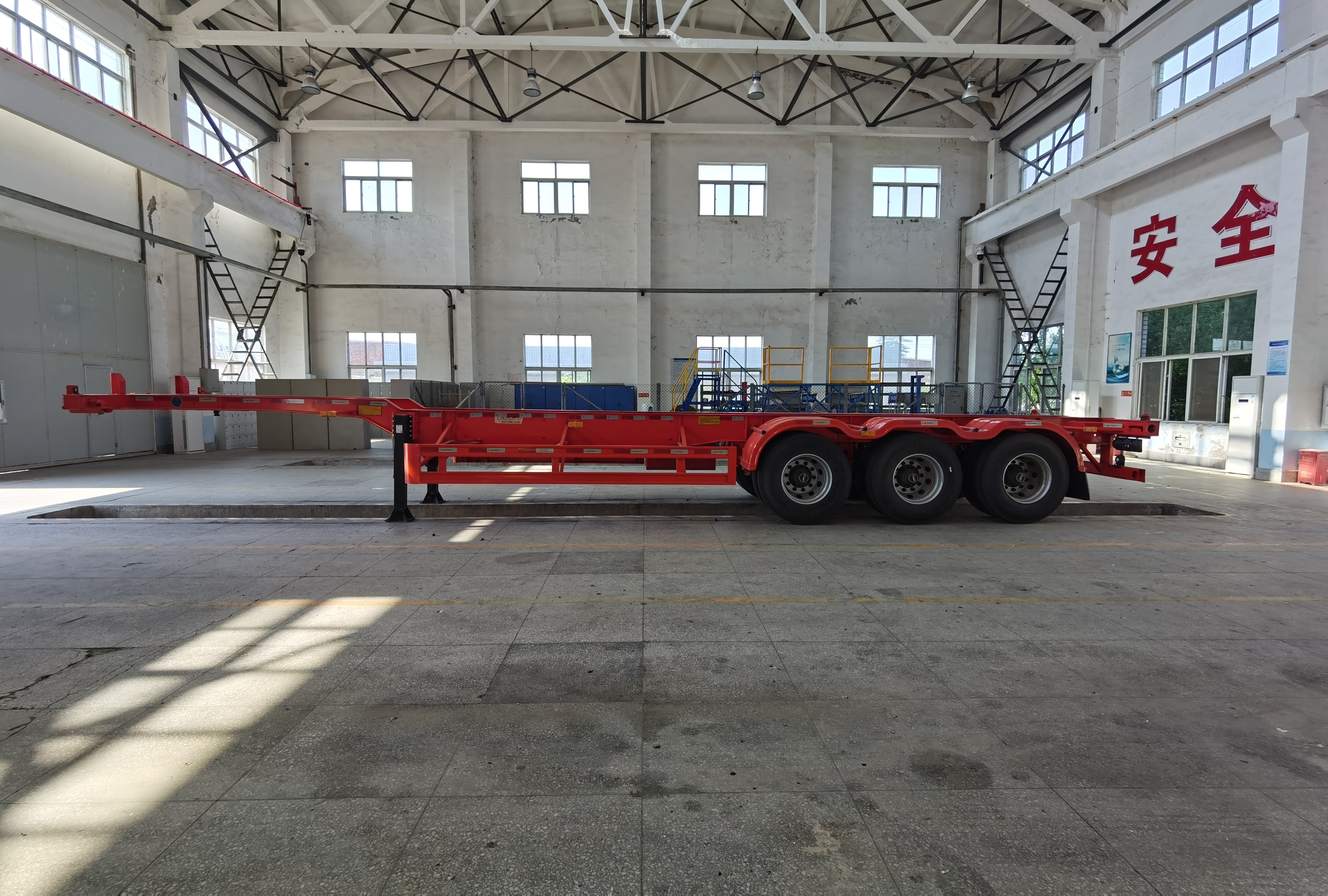

| 选装照片 |   |
||||||||||
