| 达标车型编号G031000440 |
| 生产企业 | 山东万事达专用汽车制造有限公司 | ||||||||||
| 产品型号 | SDW9402GFL | 产品名称 | 中密度粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10200,9350×2550×3995 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 42 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7460,6800 | ||||||||
| 支撑装置型号 | HY-D28T,E100,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 2020,1960,1910,1840,1470,1430,1400,1360 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120,2090,2010,1940,1570,1530,1500,1460 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8620,8720,8880,8780 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

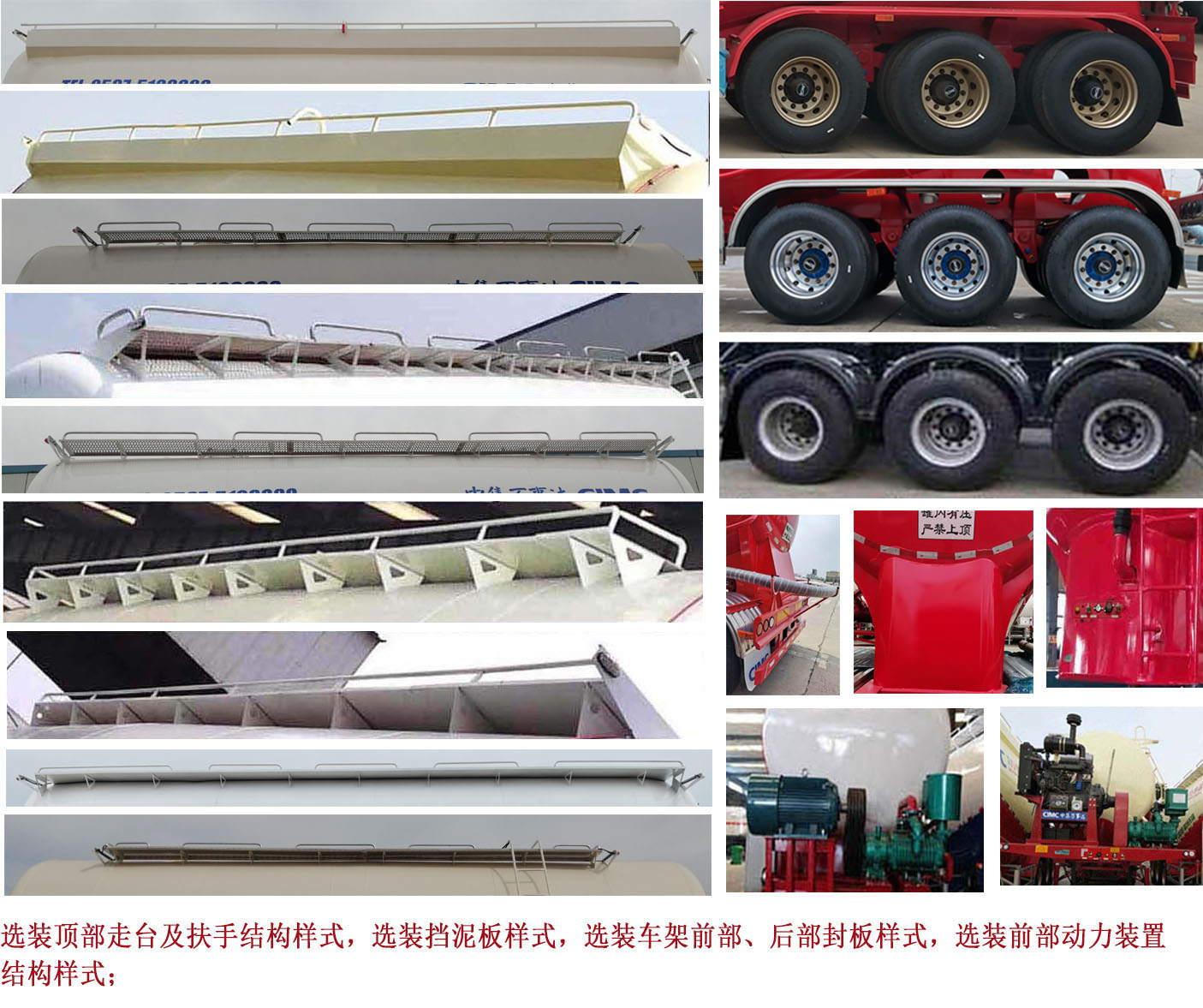

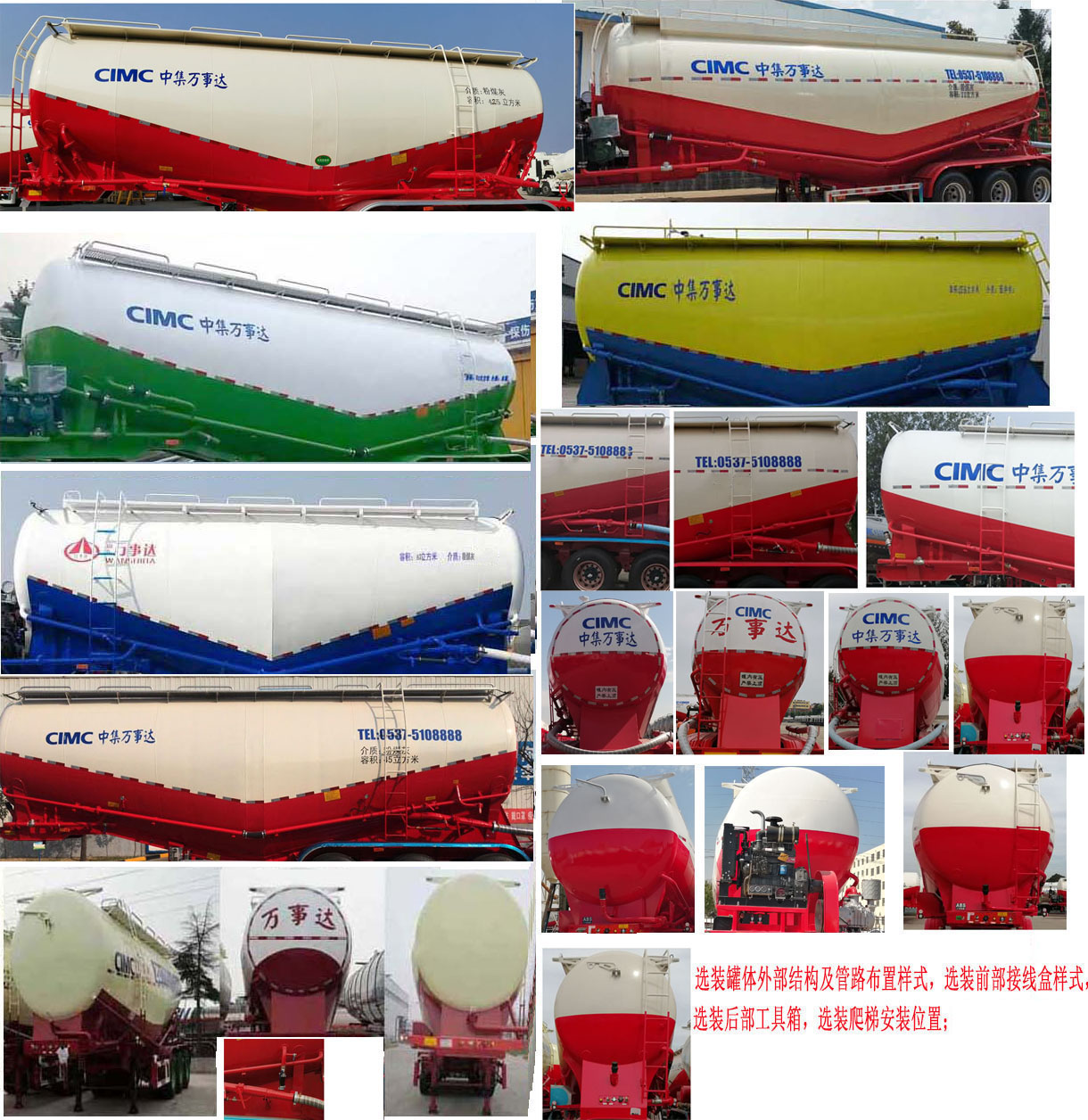

| 备注 | 顶部封闭不可开槽,后部不可开启,选装不带机组时对应的外形尺寸为(mm):9350×2550×3995,不带机组对应的整备质量为6800kg;顶部封闭不可开槽,后部不可开启.选装顶部行走台及扶手结构样式,选装挡泥板样式,选装车架前部,后部封板样式,选装前部动力装置结构样式.选装罐体外部结构及管路布置样式.选装前部接线盒样式,选装后部工具箱,爬梯位置样式及数量可选,后部车架腹板样式可选,选装下部出料结构,选装尾部标志板安装位置;车辆长度(mm)/牵引销到车辆最前端距离(mm)/轴距(mm)/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离(mm)/前回转半径(mm)/与半挂车匹配的半挂牵引车前回转半径(≥mm)的对应关系为：10200/1580/5200+1310+1310/800/8620/2020/2120,10200/1480/5200+1310+1310/900/8720/1960/2060,10200/1420/5360+1310+1310/800/8780/1910/2010,10200/1320/5360+1310+1310/900/8880/1840/1940,9350/730/5200+1310+1310/800/8620/1470/1570,9350/630/5200+1310+1310/900/8720/1430/1530,9350/570/5360+1310+1310/800/8780/1400/1500,9350/470/5360+1310+1310/900/8880/1300/1400. | ||||||||||

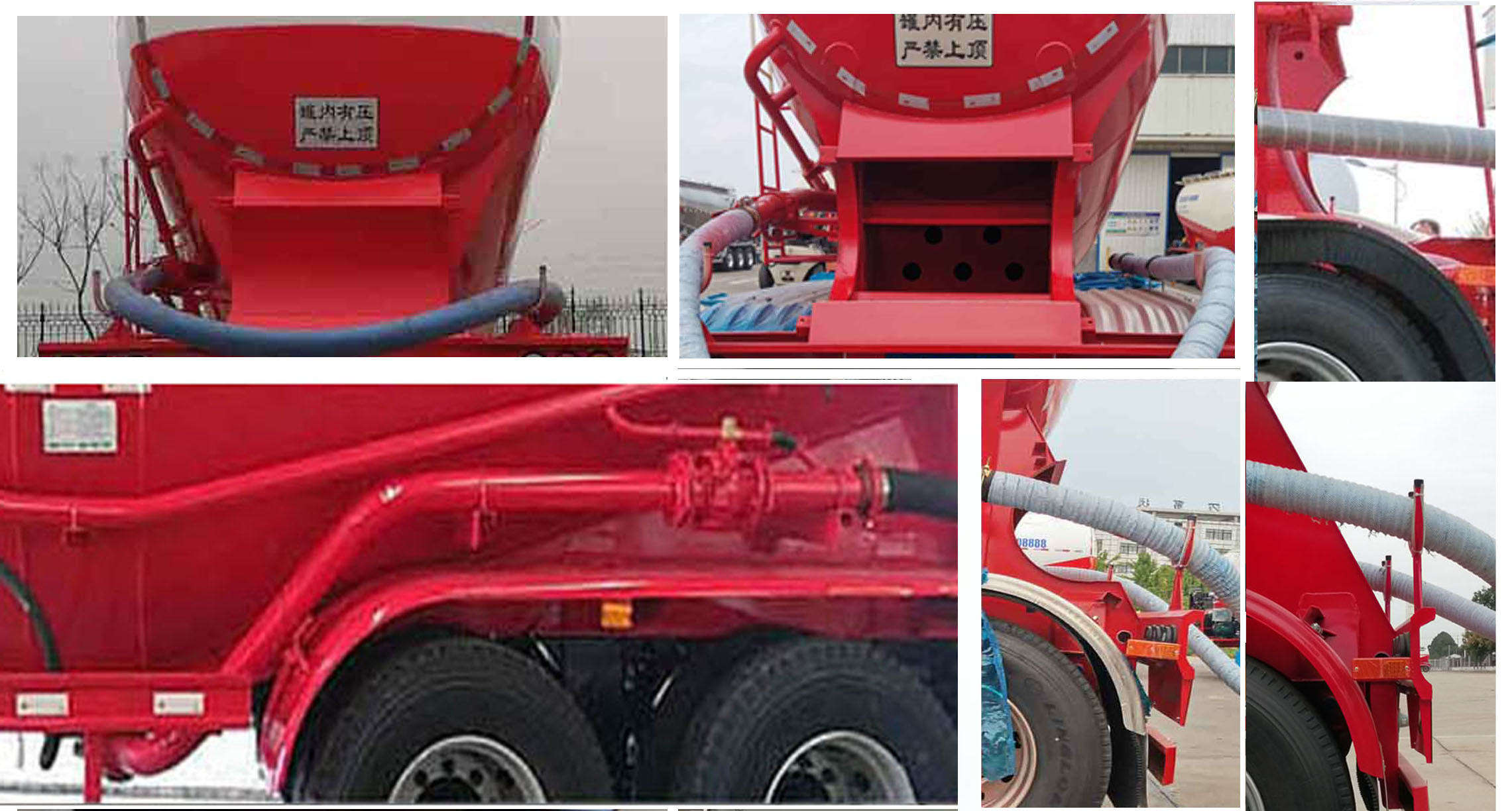

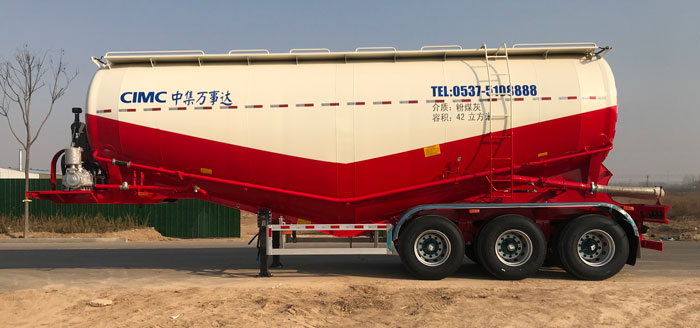

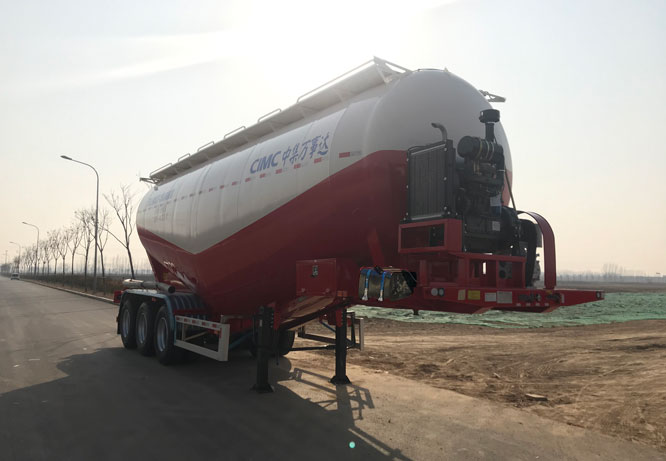

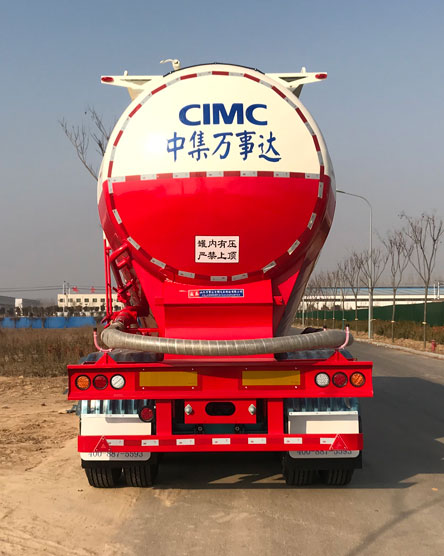

| 选装照片 |    |
||||||||||
