| 达标车型编号G031000431 |
| 生产企业 | 山东锣响汽车制造有限公司 | ||||||||||
| 产品型号 | LXC9402TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11500,11000,10500×2550×3500,3300,3100,2900,2700,2500,1680,1620,1580,1550,1520,1470,1450 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 11450,10950,104150×2550×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5000,5300,5480 | ||||||||
| 支撑装置型号 | E100,SQ28,A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 30 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1785,1856,1620,1806,1764,1683 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1885,1956,1720,1906,1864,1783 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 10250,10150,10000,9720,9280,9400 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 该车不选装前挡板结构时高度为1450mm,1470mm,1520mm,1550mm,1580mm,1620mm,1680mm;选装前挡板结构;选装平板结构;选装后尾组合灯为圆灯样式,选装尾部标志板安装位置,选装大梁异形孔结构;轮距申报2个配置分别为1820/1820/1820,1840/1840/1840;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为11500时,1250/5450+1310+1310/2180;1350/5450+1310+1310/2080;当车长为:11000时,1000/5300+1310+1310/2080;1280/5150+1310+1310/1950;当车长为:10500时,1220/4960+1310+1310/1700;1100/5300+1310+1310/1480. 互换性铭牌对应关系为: 11500/5450+1310+1310/2180,前悬1250,前回转1785.牵引车前回转≥1885;牵引销到最后端距离10250 11500/5450+1310+1310/2080,前悬1350,前回转1856.牵引车前回转≥1956;牵引销到最后端距离10150 11000/5300+1310+1310/2080,前悬1000,前回转1620.牵引车前回转≥1720;牵引销到最后端距离10000 11000/5150+1310+1310/1950,前悬1280,前回转1806.牵引车前回转≥1906;牵引销到最后端距离9720 10500/4960+1310+1310/1700,前悬1220,前回转1764.牵引车前回转≥1864;牵引销到最后端距离9280 10500/5300+1310+1310/1480,前悬1100,前回转1683.牵引车前回转≥1783;牵引销到最后端距离9400 货箱栏板内尺寸对应关系: 当车长11500宽2550时货箱长*宽:11450*2550 当车长11000宽2550时货箱长*宽:10950*2550 当车长10500宽2550时货箱长*宽:10450*2550 | ||||||||||

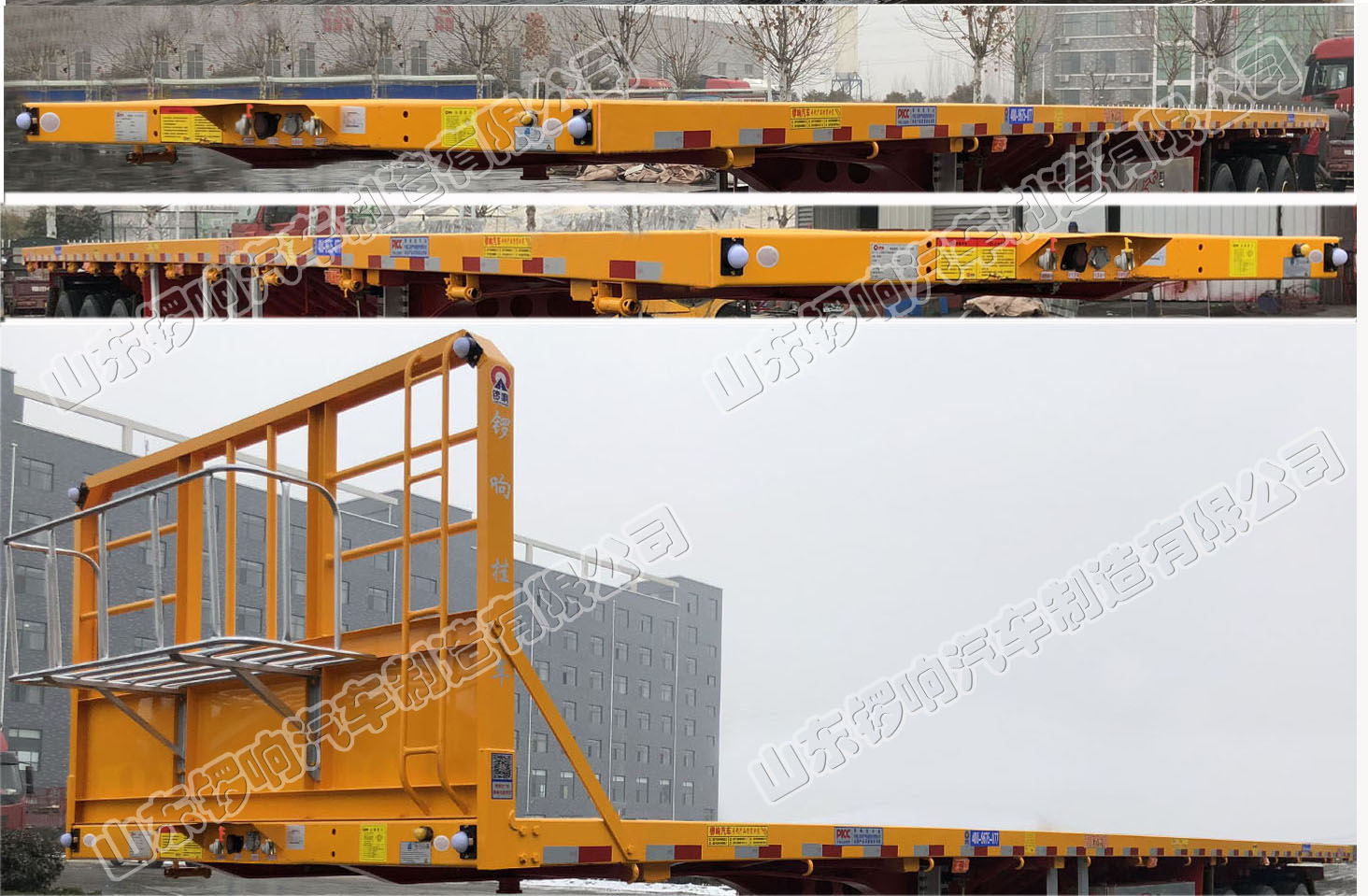

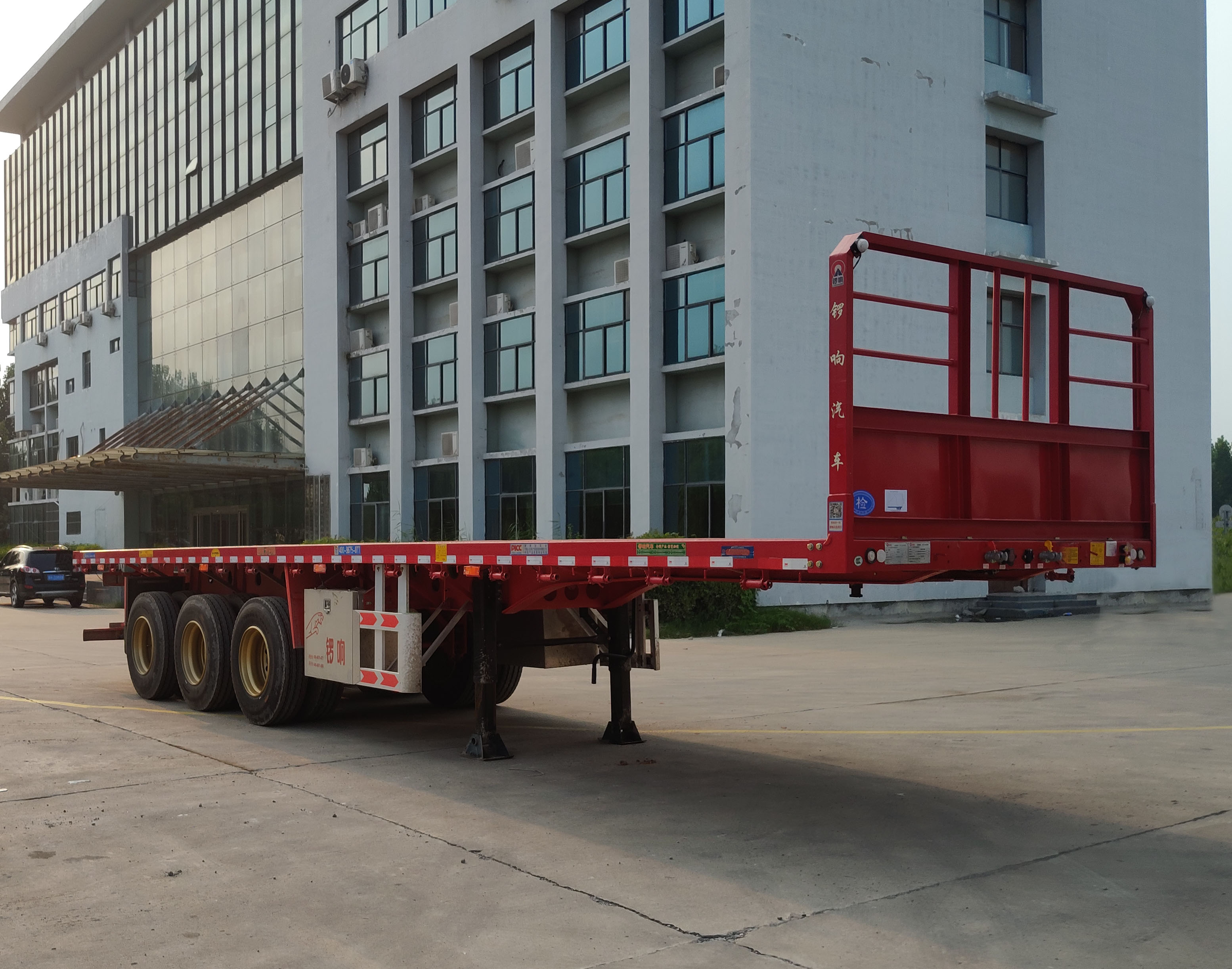

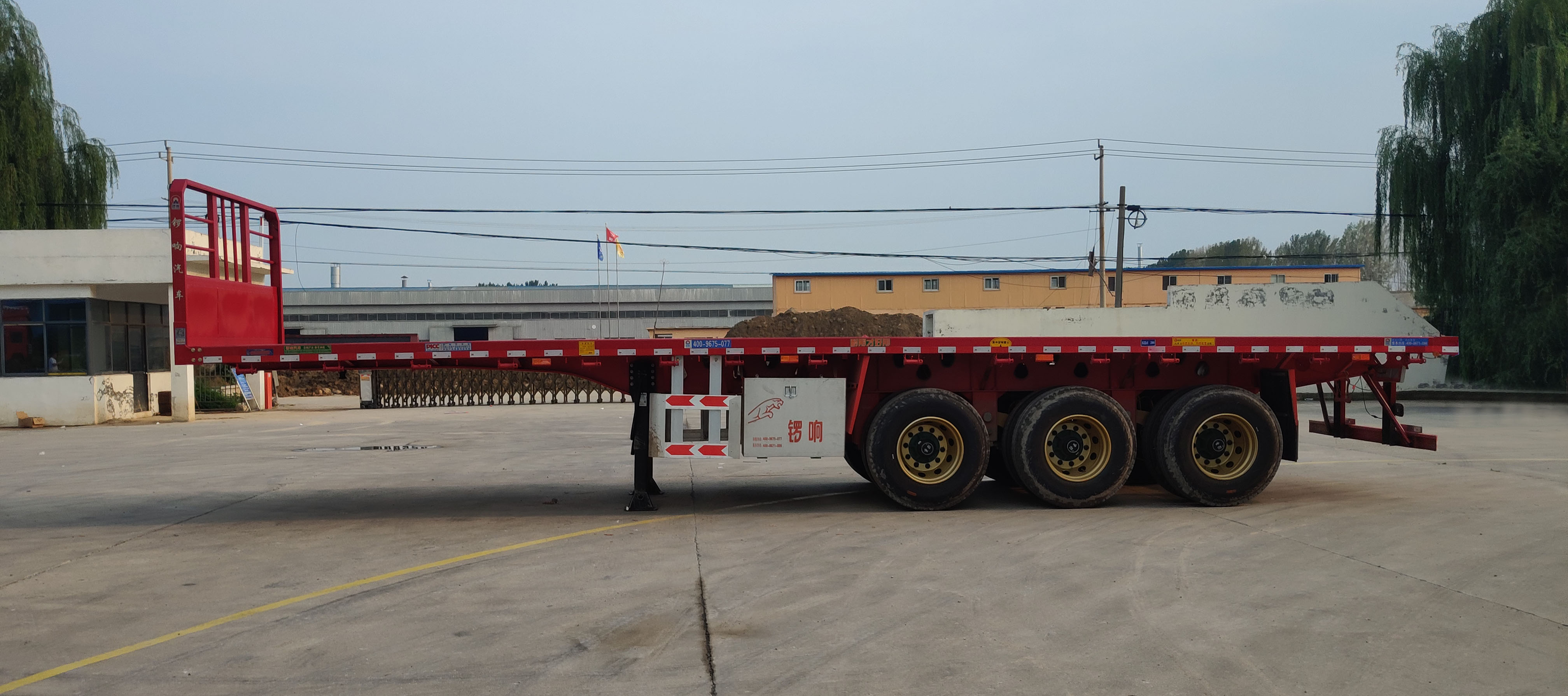

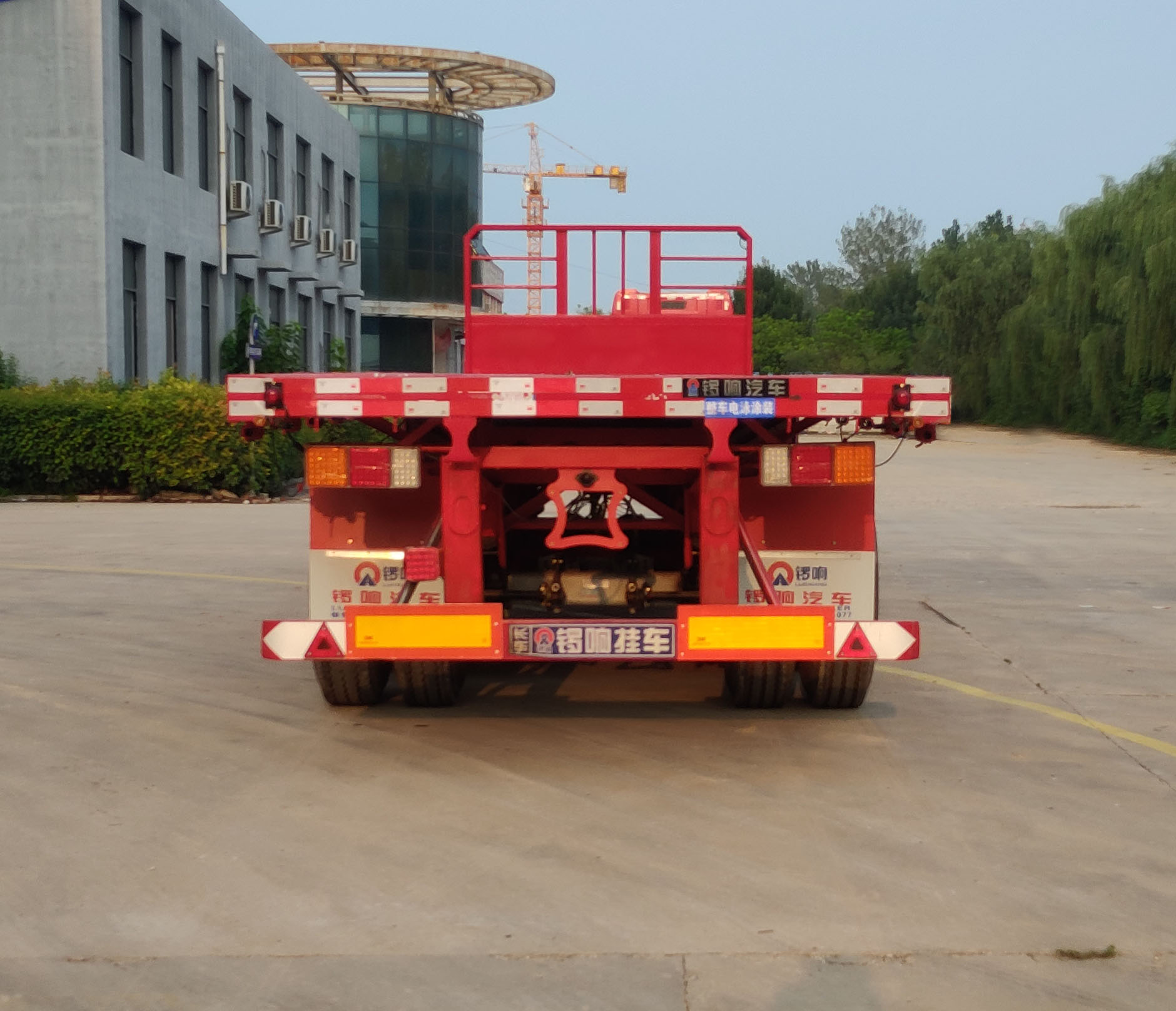

| 选装照片 |   |
||||||||||
