| 达标车型编号G031000287 |
| 生产企业 | 山东万事达专用汽车制造有限公司 | ||||||||||
| 产品型号 | SDW9406GFLA | 产品名称 | 低密度粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11000,10300×2550×3995 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 47 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8700,8300,7900 | ||||||||
| 支撑装置型号 | HY-D28T,E100,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1825,1740,1410,1365 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1925,1840,1510,1465 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.35 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9700,9820 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车辆长度(mm)/牵引销到车辆最前端距离(mm)/轴距(mm)/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离(mm)/前回转半径(mm)/与半挂车匹配的半挂牵引车前回转半径(mm)的对应关系为:11000/1300/6300+1310+1310/780/9700/1825/≥1925,11000/1180/6300+1310+1310/900/9820/1740/≥1840,10300/600/6300+1310+1310/780/9700/1410/≥1510, 10300/480/6300+1310+1310/900/9820/1365/≥1465,带机组时对应的整备质量为8700kg,对应车辆长度为11000mm,不带机组时安装重型行走机构及附件时对应的整备质量为8300kg,安装轻型行走机构及附件时对应整备质量为7900kg,对应车辆长度为10300mm,顶部封闭不可开槽,后部不可开启,选装挡泥板样式,选装顶部行走台及扶手样式,爬梯位置样式及数量可选,选装车架前后封板及接线盒样式,示廓灯灯架样式可选,前后车架/腹板样式可选,选装后尾灯板样式,下部出料管样式可选,选装罐体外观及管路布置样式,选装后部小工具箱. | ||||||||||

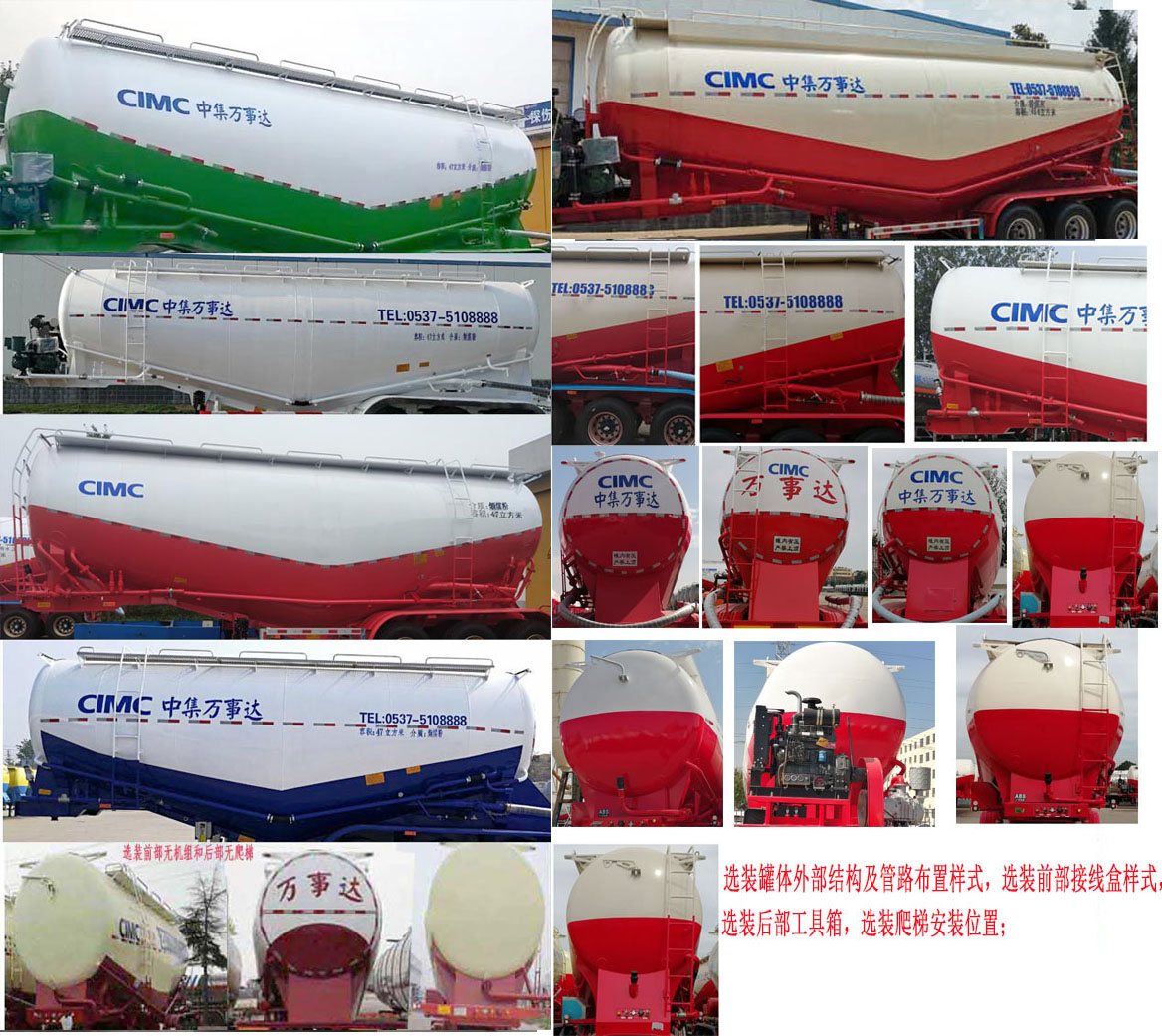

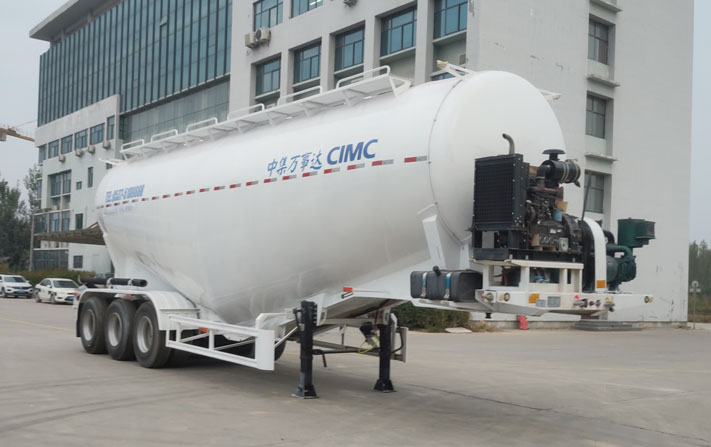

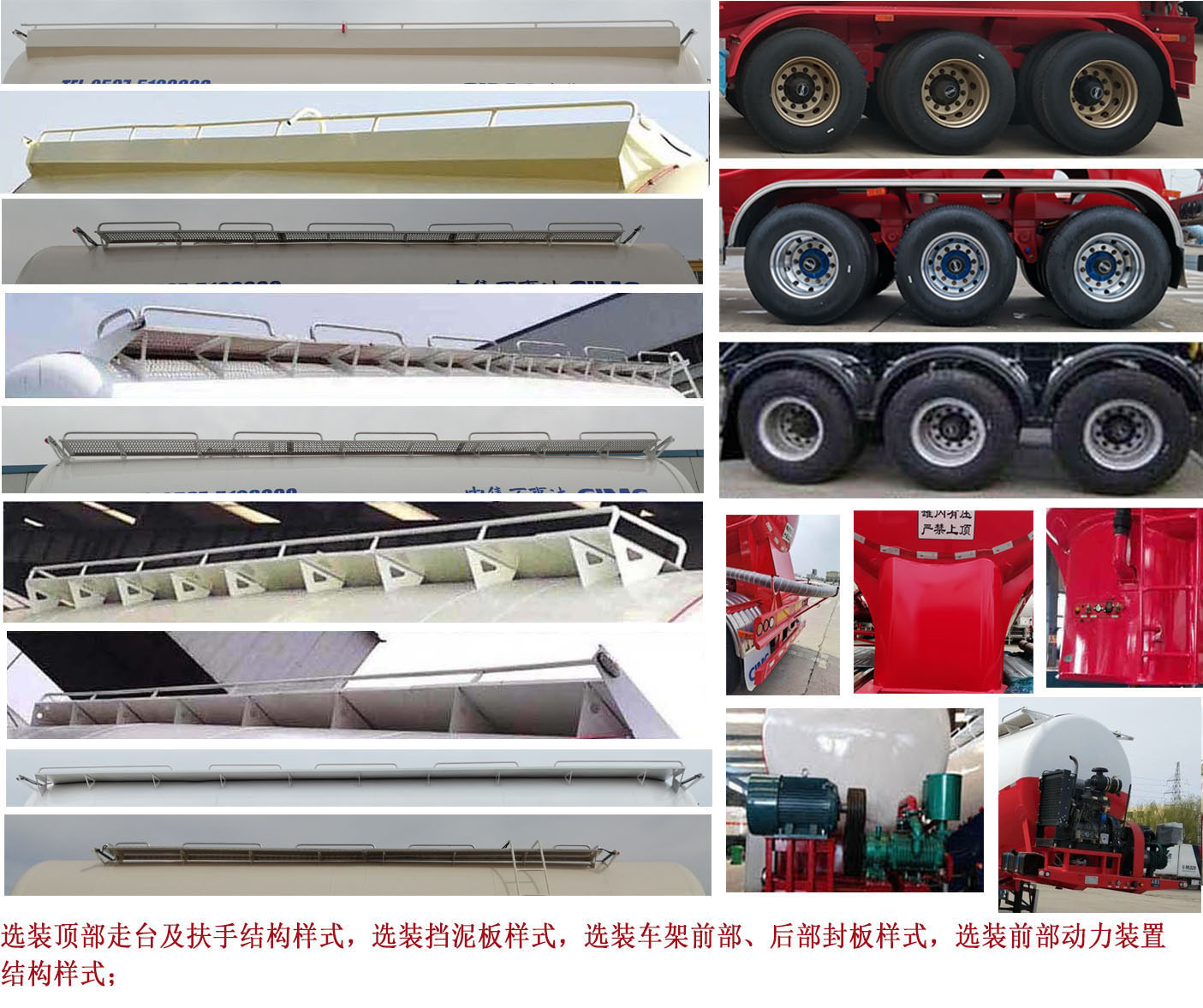

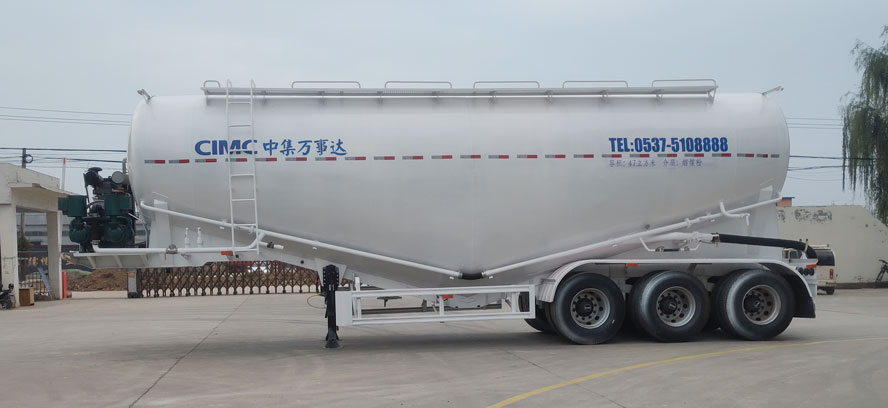

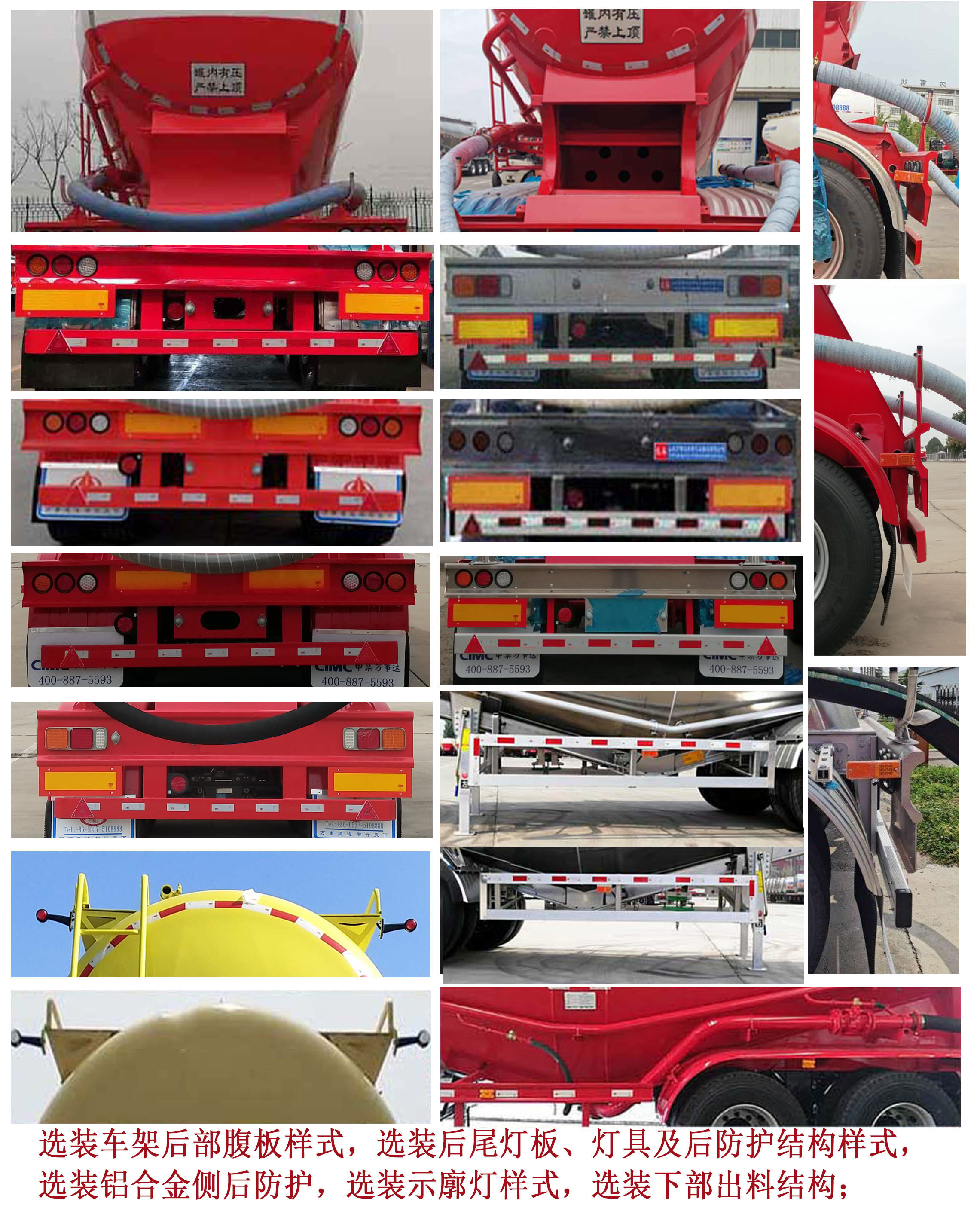

| 选装照片 |    |
||||||||||
