| 达标车型编号G031000095 |
| 生产企业 | 梁山中集东岳车辆有限公司 | ||||||||||
| 产品型号 | CSQ9401CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500×2550,2500×3800,3600,3400,3200,3900,3700,3500,3300 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12850,12350,12790,12290×2410,2360,2340,2380,2400,2420,2430,2440,2450×600,500,400 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6600,6200,6000 | ||||||||
| 支撑装置型号 | HY-D28T,E100 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 50 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1820,1683,1893,1968,1750,1803,1665,1876,1952,1732 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1970,1835,2120,1900,1953,1815,2026,2102,1882 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11700,11900,11600,11500,11300 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、车厢底板至仓栅顶部的高度分别为1800mm,2000mm,2200mm,2400mm;该车后部选装花栏式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管平板,方管十字花平板后门,整车选装各种仓栅样式为一层仓栅,二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆, 隐形锁杆,上下层仓栅可以等高,也可以不等高,前后箱板上弧板及前爬梯为选装件,栅栏可以为方管,圆管或矩形管,整车货厢栏板选装横瓦楞(瓦楞数不限制),竖瓦楞(瓦楞数不限制),立柱颜色可与栏板颜色不同,整车货厢栏板选装竖瓦楞,方管平板,铝合金平板及瓦楞板,方管十字花样式及四开,五开,六开,三对开,立柱可选内插,外插样式.大梁可冲孔或不冲孔;可选装侧面工具箱样式;选装合页样式,因选装引起的整备质量变化均在3%内;车辆的外形尺寸参数(mm)长度/轴距/后悬对应关为:13000/6830+1310+1310/2250,13000/6830+1310+1310/2450,13000/6530+1310+1310/2450,13000/6530+1310+1310/2350,12500/6530+1310+1310/2150; 2、互换性铭牌对应关系： 13000/6830+1310+1310/2250,前悬1300,前回转1820,牵引车前回转≥1970;牵引销到最后端距离11700 13000/6830+1310+1310/2450,前悬1100,前回转1683,牵引车前回转≥1835;牵引销到最后端距离11900 13000/6530+1310+1310/2450,前悬1400,前回转1893,牵引车前回转≥1970;牵引销到最后端距离11600 13000/6530+1310+1310/2350,前悬1500,前回转1968,牵引车前回转≥2120;牵引销到最后端距离11500 12500/6530+1310+1310/2150,前悬1200,前回转1750,牵引车前回转≥1900;牵引销到最后端距离11300 以上对应2550宽度. 13000/6830+1310+1310/2250,前悬1300,前回转1803,牵引车前回转≥1953;牵引销到最后端距离11700 13000/6830+1310+1310/2450,前悬1100,前回转1665,牵引车前回转≥1815;牵引销到最后端距离11900 13000/6530+1310+1310/2450,前悬1400,前回转1876,牵引车前回转≥2026;牵引销到最后端距离11600 13000/6530+1310+1310/2350,前悬1500,前回转1952,牵引车前回转≥2102;牵引销到最后端距离11500 12500/6530+1310+1310/2150,前悬1200,前回转1732,牵引车前回转≥1882;牵引销到最后端距离11300 | ||||||||||

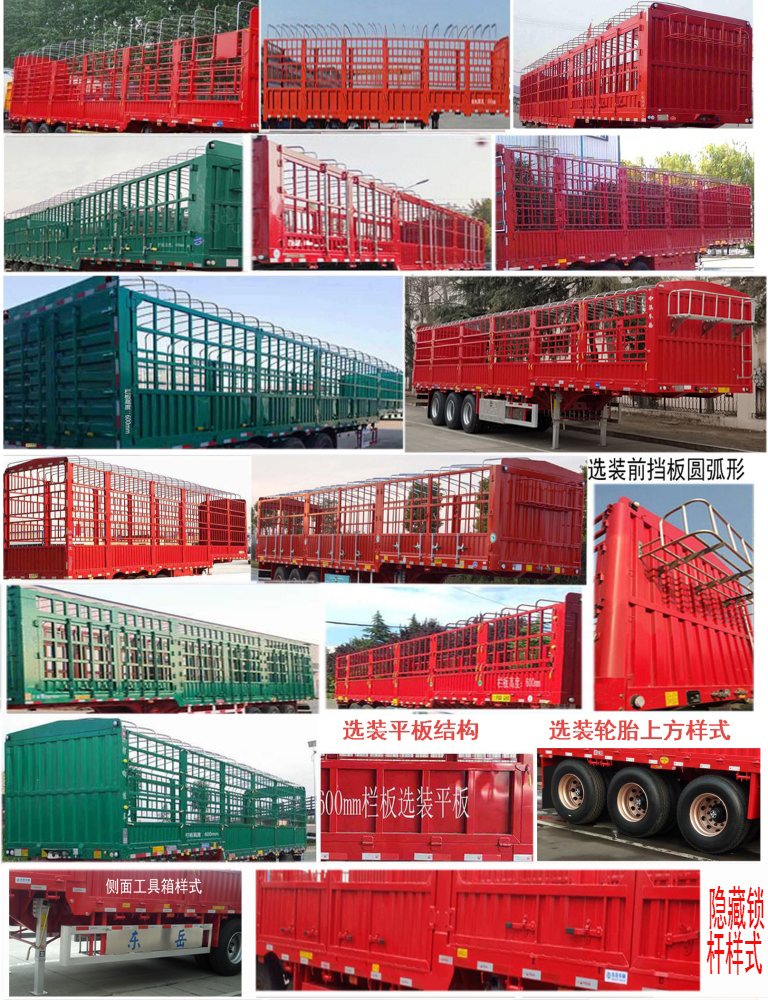

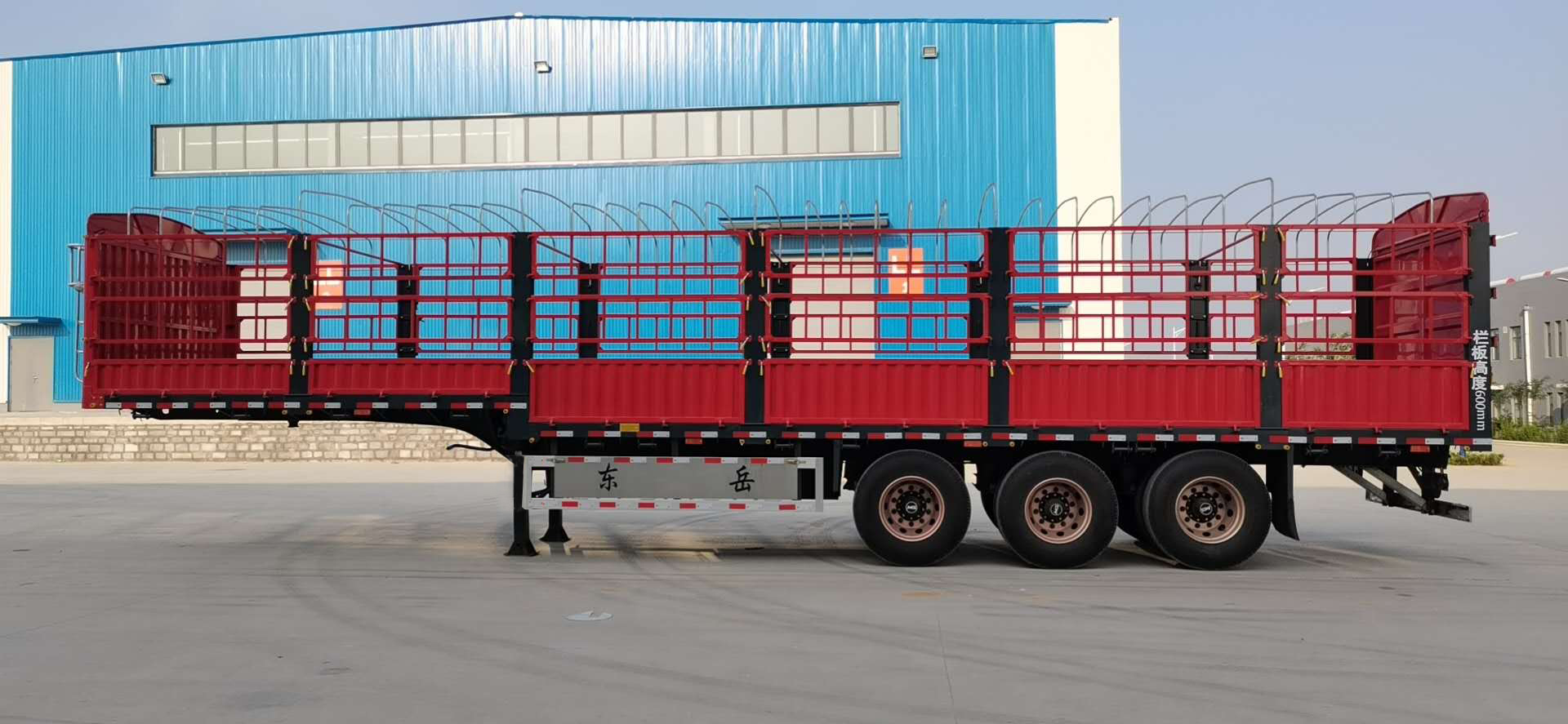

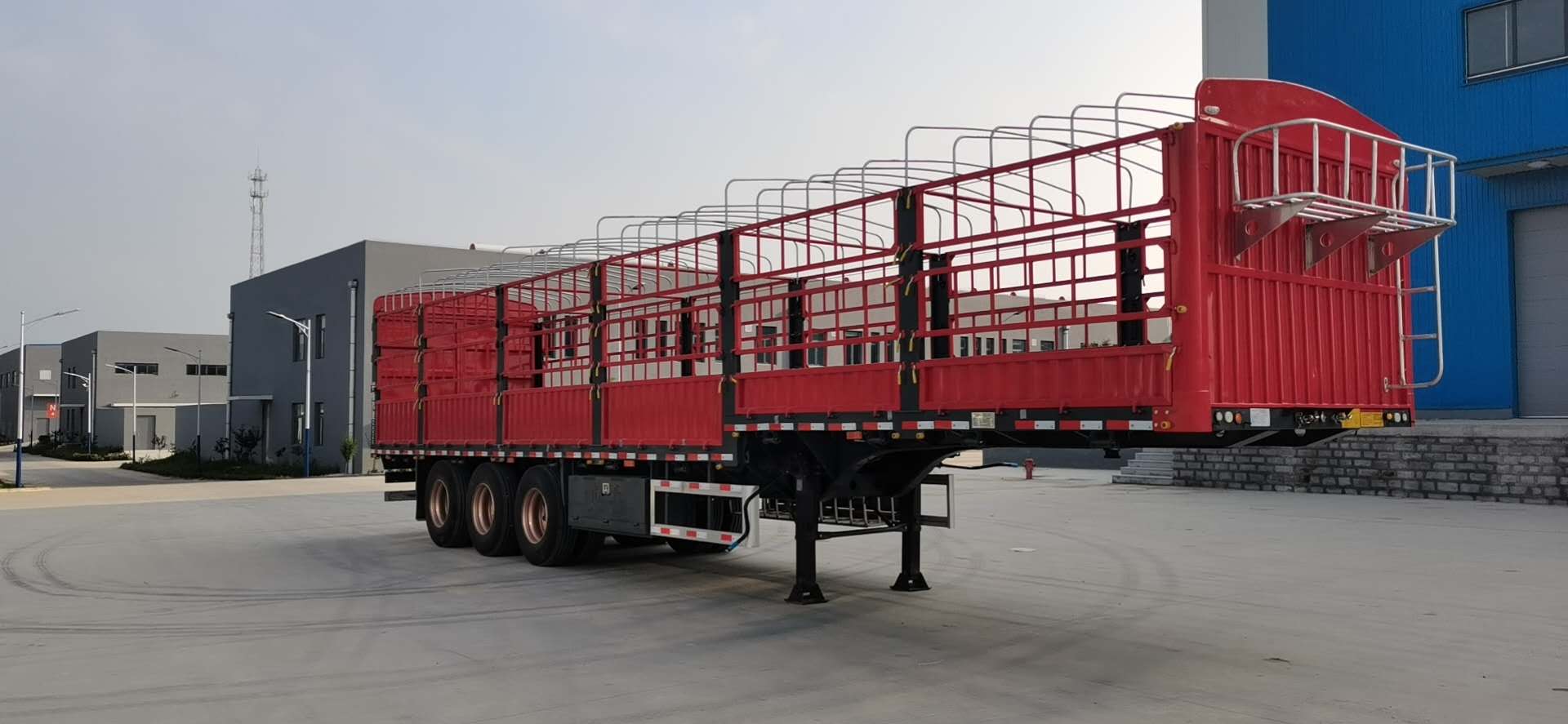

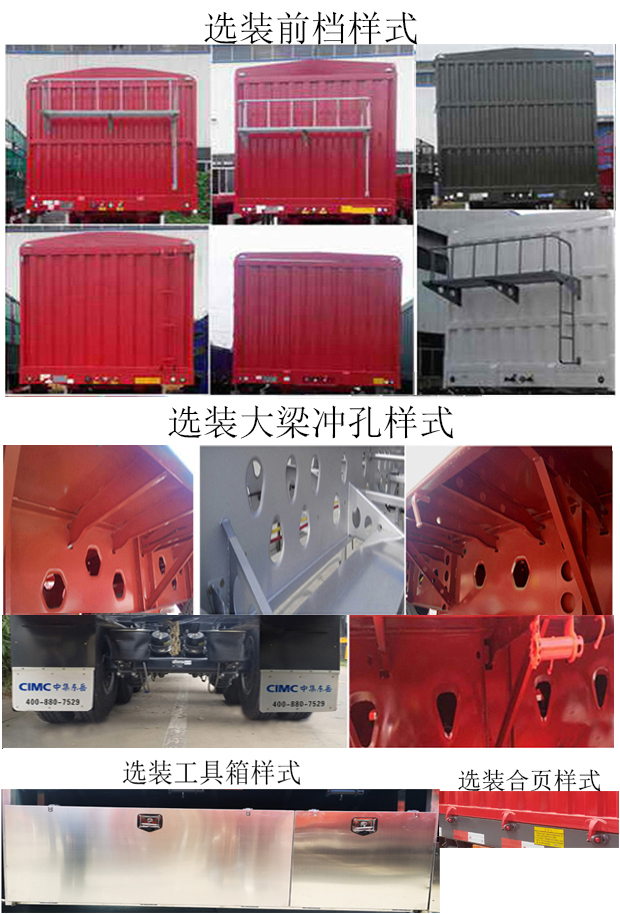

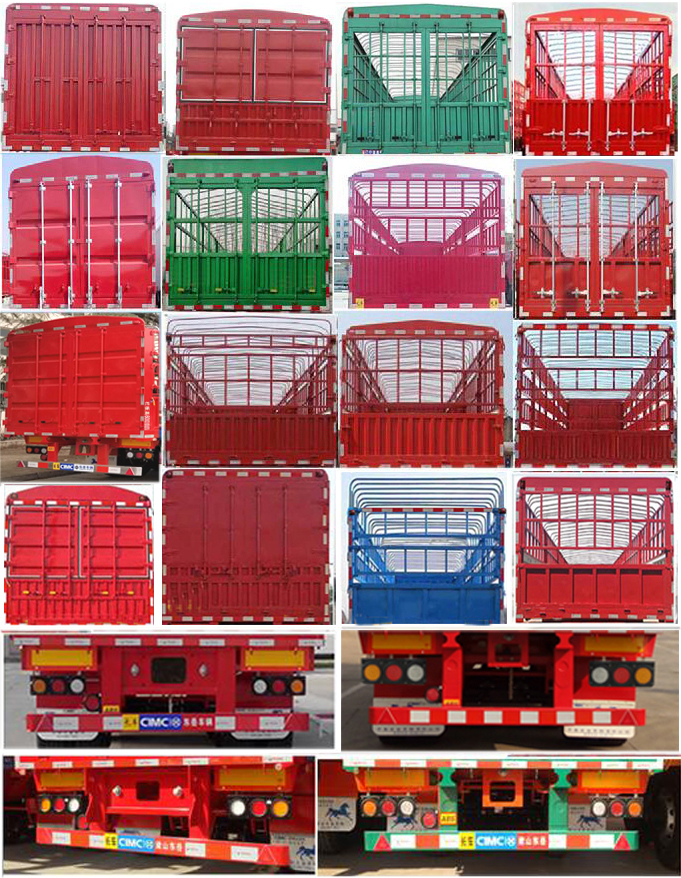

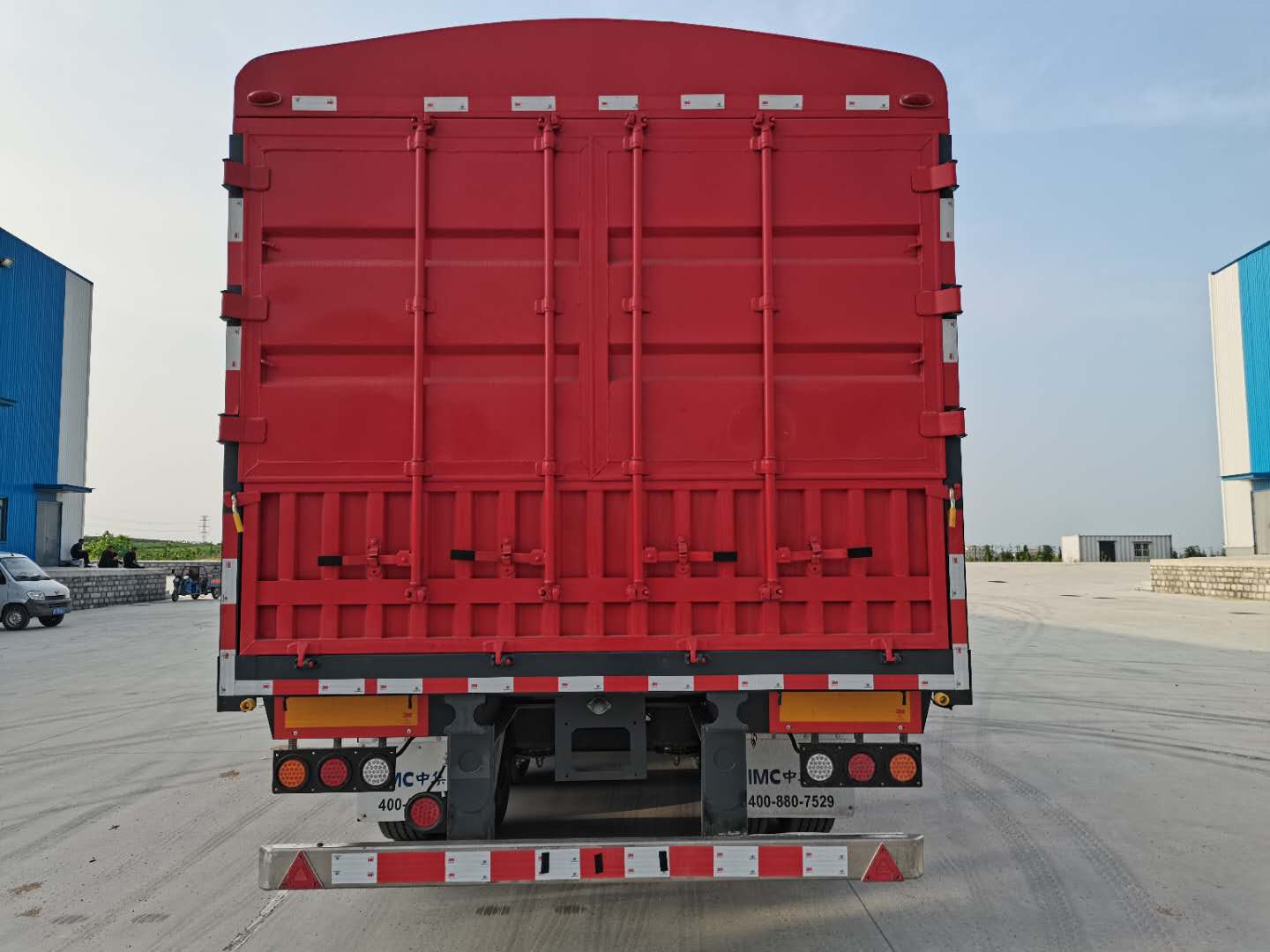

| 选装照片 |    |
||||||||||
