| 达标车型编号G031000092 |
| 生产企业 | 中集车辆（集团）股份有限公司 | ||||||||||
| 产品型号 | ZJV9400GFLTH | 产品名称 | 粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11300,10915×2500×3990 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 42 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8200,9000 | ||||||||
| 支撑装置型号 | E100,FW28,YHD28T,HLD-30,24T(20/16),28T(XZ80000/25),CL28000 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 85 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB,BH-KW50A,BH-KZ50A | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1800 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1950 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2150 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 10430 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.罐顶走道形式及罐顶单边走道. 2.选装空压机组结构型式,柴油机油箱位置,选装前爬梯,后部的爬梯可在左侧或右侧. 3.选装皮带轮罩不同的外形.选装前部电机组及挡泥板.选装尾部横梁结构,选装前部握手安装位置及侧面管路结构. 4.车长10915,轴距6700+1350+1350,前悬485后悬1030; 车长10915轴距6740+1310+1310前悬485后悬1070; 车长11300轴距6700+1350+1350前悬870后悬1030； 车长11300轴距6740+1310+1310前悬870后悬1070。 | ||||||||||

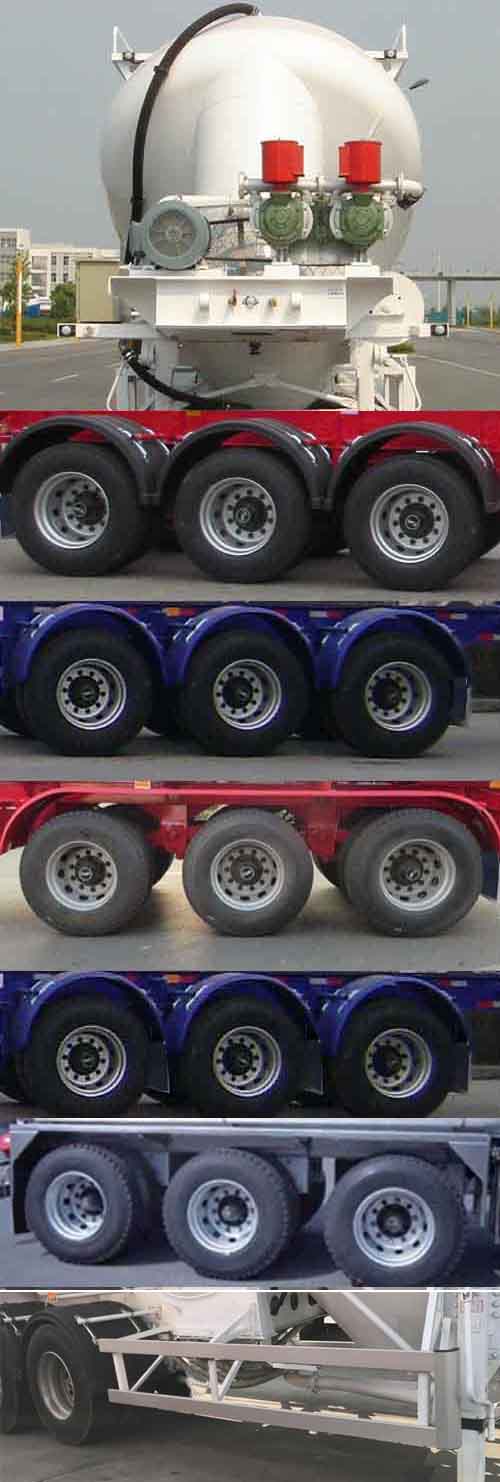

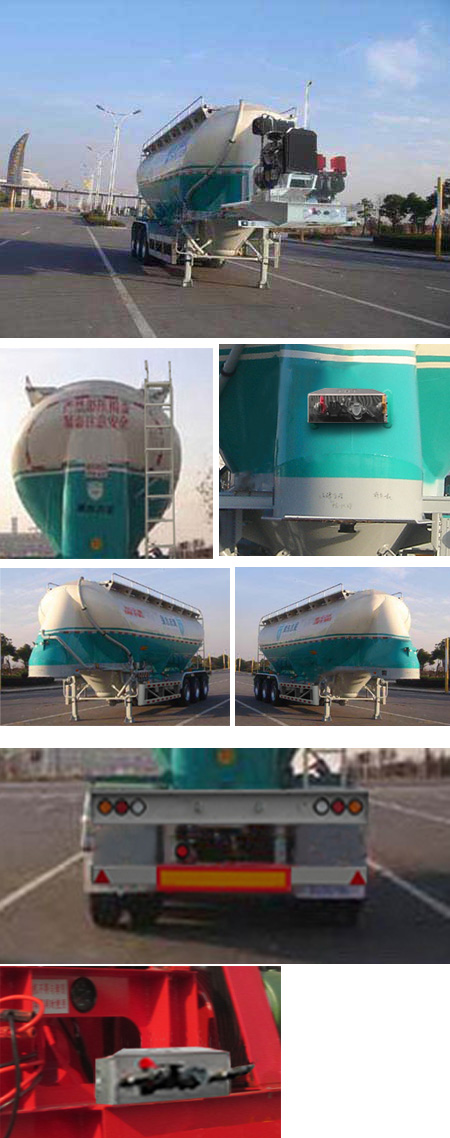

| 选装照片 |    |
||||||||||
