| 达标车型编号G031000854 |
| 生产企业 | 山东锣响汽车制造有限公司 | ||||||||||
| 产品型号 | LXC9406CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×3050,3100,3250,3300,3450,3500 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12890,12390,11890×2490,2470,2450,2420,2400,2380×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6300,6000,5800 | ||||||||
| 支撑装置型号 | E100,SQ28,A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 40 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 3 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1698,1771,1878,1821,1821,1678,1753,1862,1803,1803 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1798,1871,1978,1921,1921,1778,1853,1962,1903,1903 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11880,11770,11620,11200,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

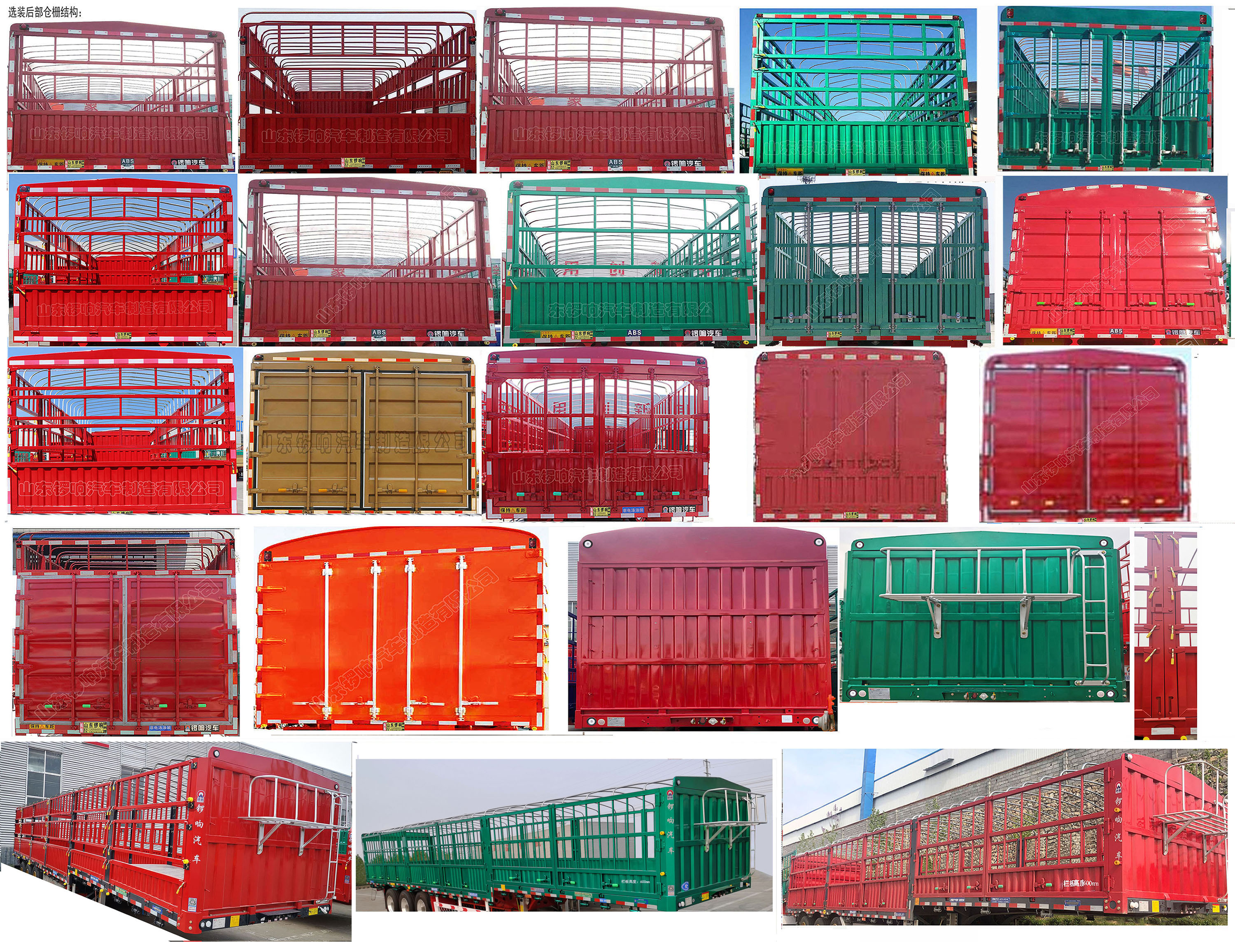

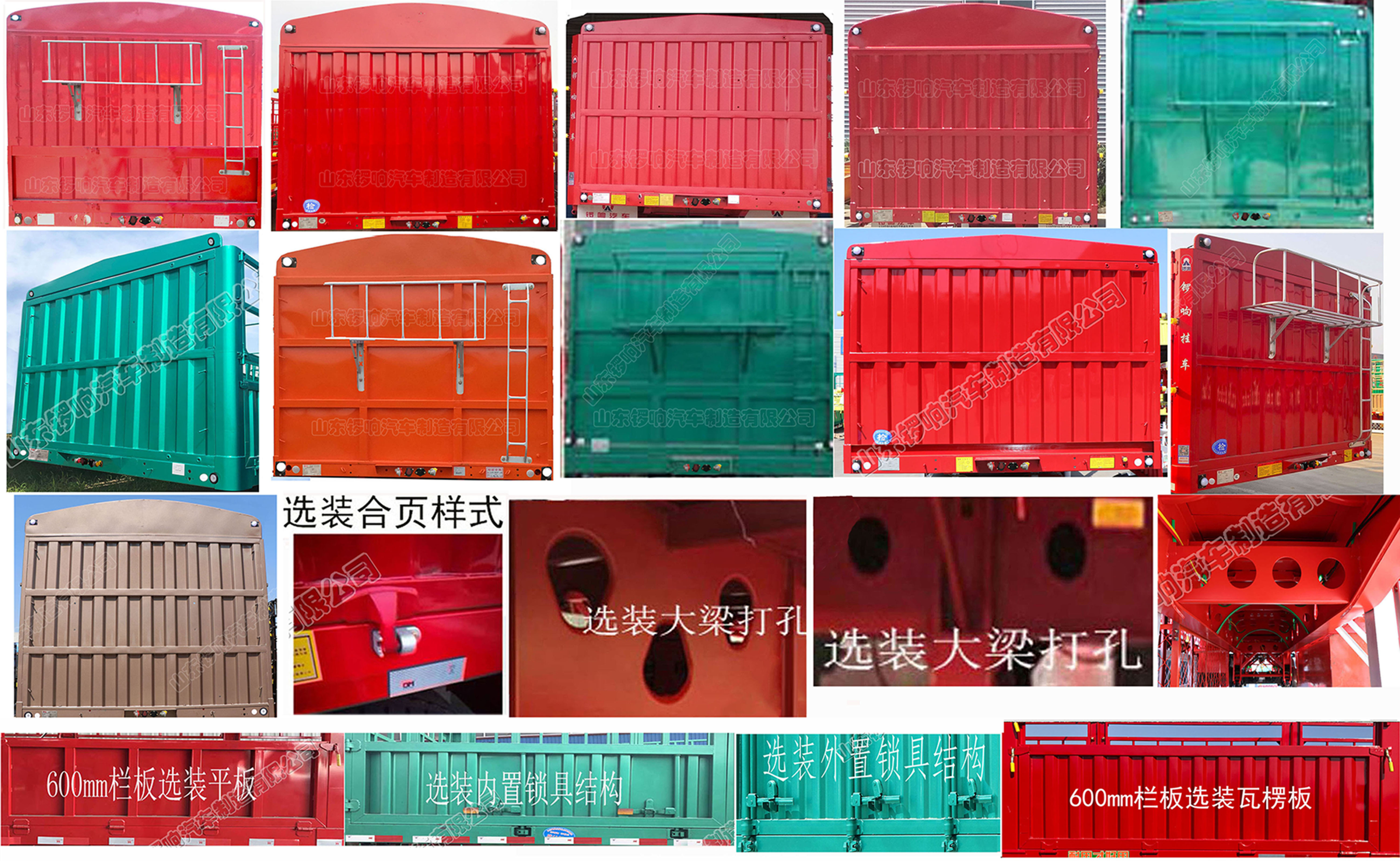

| 备注 | 选装前挡板结构;选装内置锁具,外置锁具,两根锁具,三根锁具结构;选装仓栅侧面两层,三层样式;侧面选装四节门,五节门,六节门 ;箱板选装整车竖瓦楞板,方管平面板;选装仓栅后部结构为:花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式;立柱可选内插,外插样式;选装大梁异形孔;选装弹簧把手;选装合页样式;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为13000时,1120/6880+1310+1310/2380;1230/6800+1310+1310/2350;1380/6650+1310+1310/2350;当车长为:12500时,1300/6480+1310+1310/2100;当车长为:12000时,1300/6280+1310+1310/1800. 互换性铭牌对应关系为 13000/6880+1310+1310/2380,前悬1120,前回转1698.牵引车前回转≥1798;牵引销到最后端距离11880 13000/6800+1310+1310/2350,前悬1230,前回转1771.牵引车前回转≥1871;牵引销到最后端距离11770 13000/6650+1310+1310/2350,前悬1380,前回转1878.牵引车前回转≥1978;牵引销到最后端距离11620 12500/6480+1310+1310/2100,前悬1300,前回转1821.牵引车前回转≥1921;牵引销到最后端距离11200 12000/6280+1310+1310/1800,前悬1300,前回转1821.牵引车前回转≥1921;牵引销到最后端距离10700 以上对应2550宽度. 13000/6880+1310+1310/2380,前悬1120,前回转1678.牵引车前回转≥1778;牵引销到最后端距离11880 13000/6800+1310+1310/2350,前悬1230,前回转1753.牵引车前回转≥1853;牵引销到最后端距离11770 13000/6650+1310+1310/2350,前悬1380,前回转1862.牵引车前回转≥1962;牵引销到最后端距离11620 12500/6480+1310+1310/2100,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离11200 12000/6280+1310+1310/1800,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离10700 以上对应2500宽度. 货箱栏板内尺寸对应关系: 当车长13000宽2550时货箱长*宽*高：12890*2490,2470,2450,2420*600 当车长13000宽2500时货箱长*宽*高：12890*2400,2380*600 当车长12500宽2550时货箱长*宽*高：12390*2490,2470,2450,2420*600 当车长12500宽2500时货箱长*宽*高：12390*2400,2380*600 当车长12000宽2550时货箱长*宽*高：11890*2490,2470,2450,2420*600 当车长12000宽2500时货箱长*宽*高：11890*2400,2380*600 整备质量和额定载质量的对应关系: 当整备质量是6300时,额定载质量为33700 当整备质量是6000时,额定载质量为34000 当整备质量是5800时,额定载质量为34200 | ||||||||||

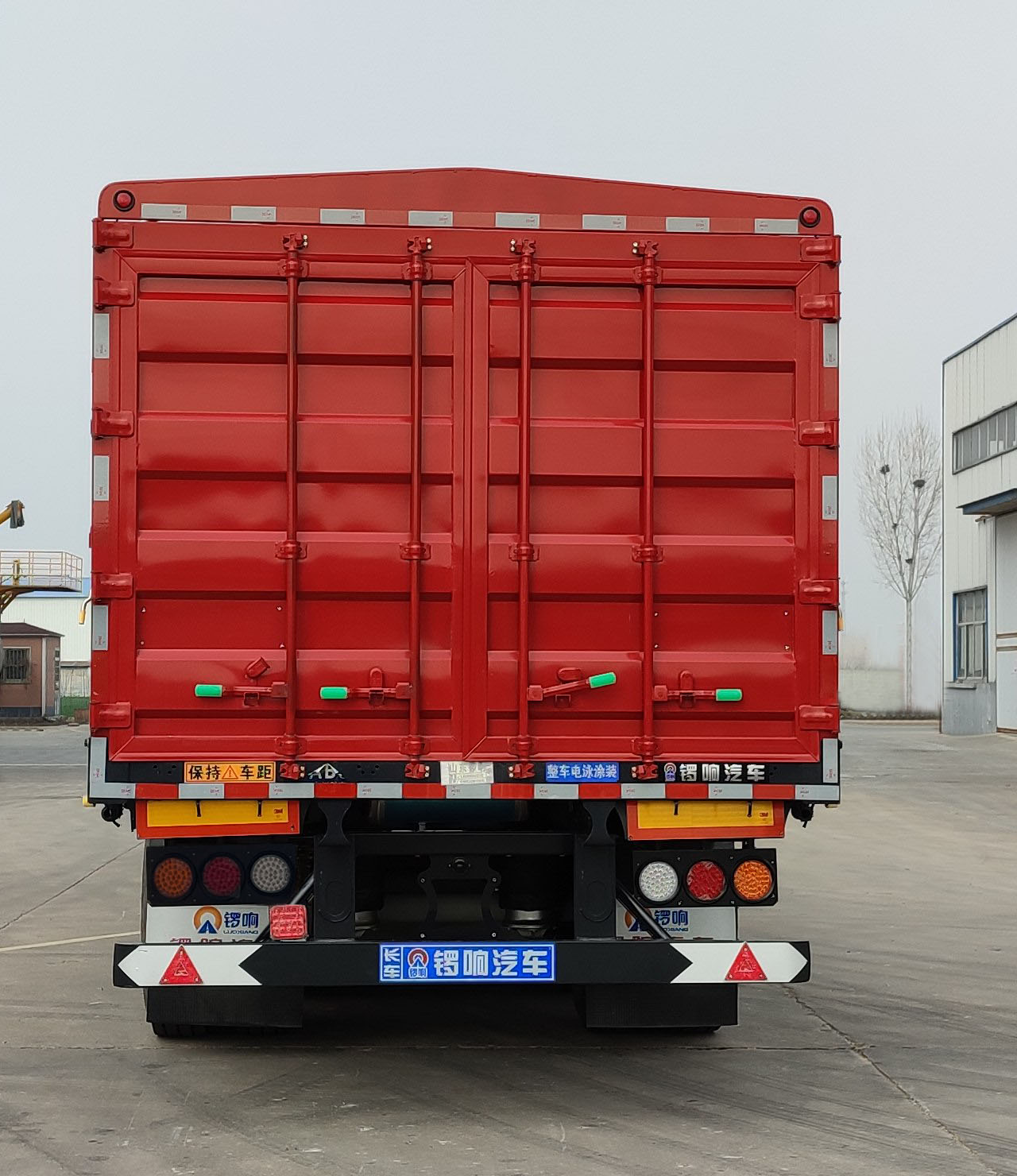

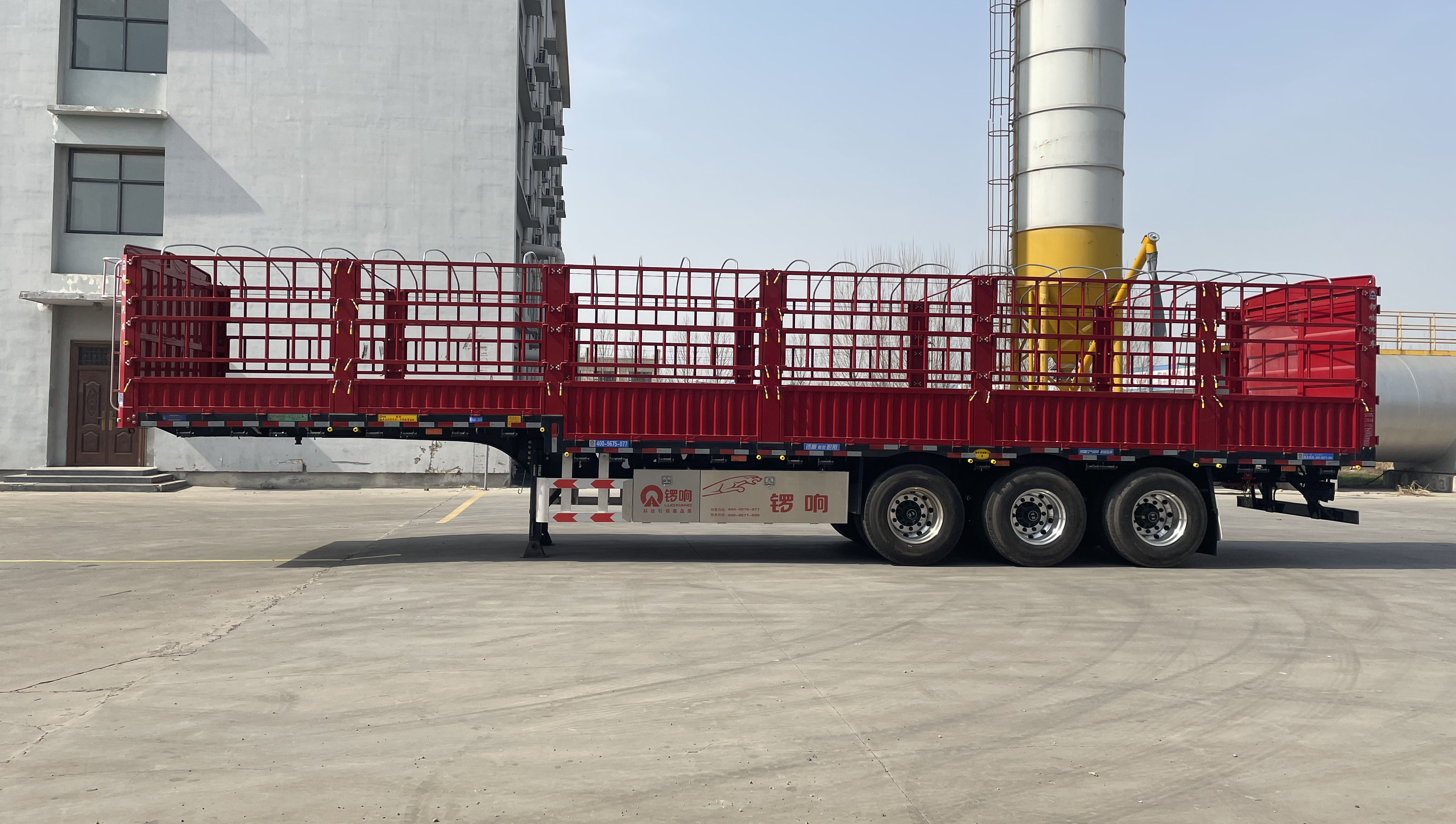

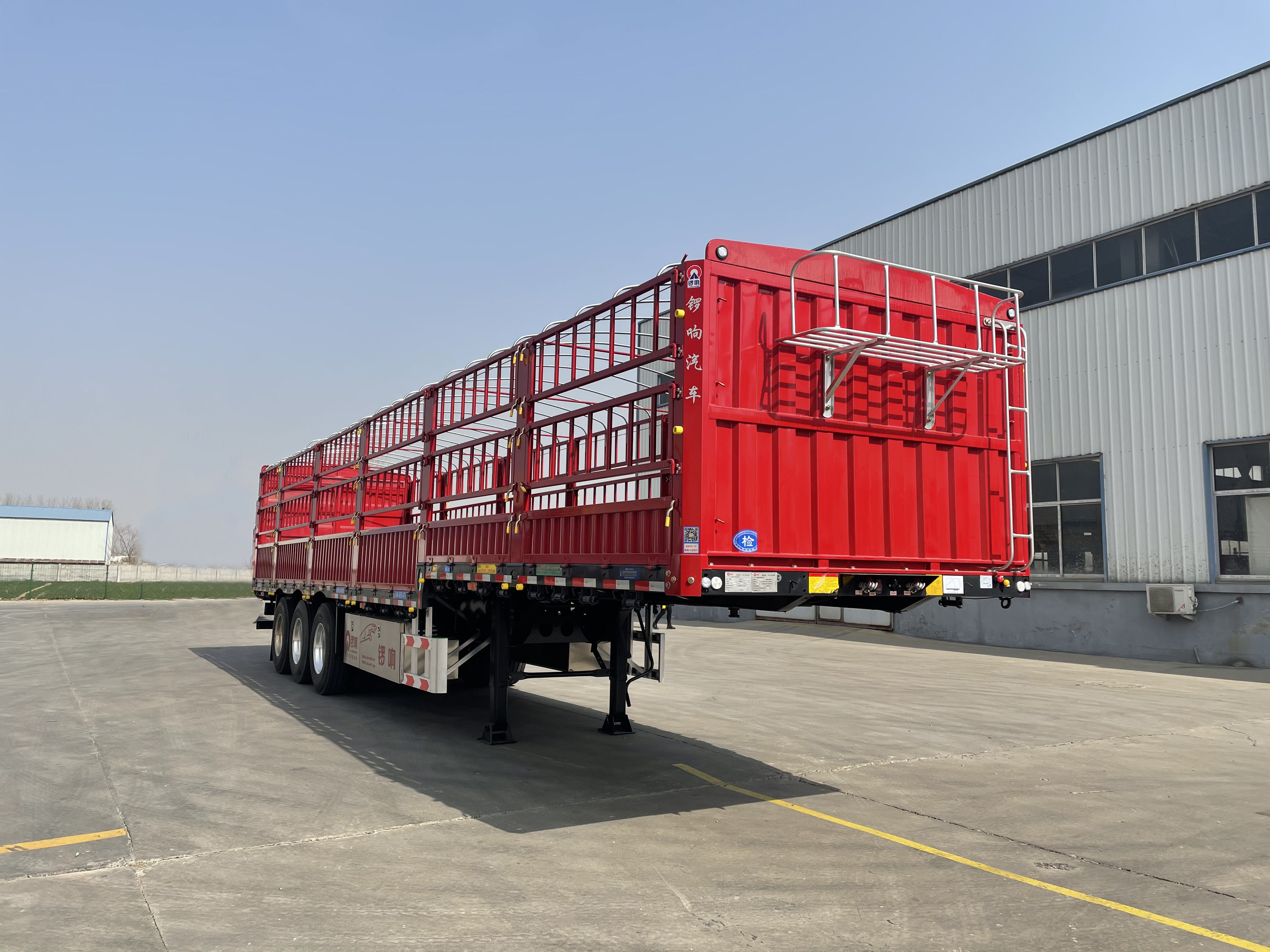

| 选装照片 |    |
||||||||||
