| 达标车型编号G031000814 |
| 生产企业 | 梁山中集东岳车辆有限公司 | ||||||||||
| 产品型号 | CSQ9401ZZX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8600,8500,8000,7500×2550×3900,3800,3700,3600 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 7910,7860,7810,6600,7310,7260,6810,6760,6200×2440,2420,2480,2400,2380,2510,2500×600,320,300 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7500,7200,6850 | ||||||||
| 支撑装置型号 | HY-D28T,E100 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1550,1590,1680,1810,1843,1920,1670,1505 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1700,1740,1830,1960,1993,2070,1820,1655 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 6620,7050,6900,7320,7270,7170,7420,7200 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式纵置钢板弹簧式平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、该车为后翻;选装侧面栏板样式;选装后部厢板;后锁钩样式,选装油箱位置;后翻转支架样式;后尾样式;工具箱及侧防护样式;车辆长度/轴距/后悬的对应关系为:7500/3200+1310+1310/800;8000/3350+1310+1310/1080;8000/3200+1310+1310/1080;8600/3500+1310+1310/1200;8600/3350+1310+1310/1300;8600/3350+1310+1310/1200;8500/3500+1310+1310/1300;8000/3500+1310+1310/1080;ABS系统厂家分别为广州瑞立科密汽车电子股份有限公司;威伯科汽车控制系统(中国)有限公司,对应型号分别为 CM2XL-4S/2M, 4005000880;侧,后防护栏材料均为Q235,连接方式侧面为螺栓连接,后部为焊接;后防护栏主要尺寸:断面尺寸140×50mm,离地高度为500mm. 2、互换性铭牌对应关系： 7500/3200+1310+1310/800，前悬880，前回转半径1550，所匹配的牵引车前回转半径≥1700；牵引销中心到挂车最后端距离6620; 8000/3350+1310+1310/1080，前悬950，前回转半径1590.所匹配的牵引车前回转半径≥1740；牵引销中心到挂车最后端距离7050; 8000/3200+1310+1310/1080，前悬1100，前回转半径1680.所匹配的牵引车前回转半径≥1830；牵引销中心到挂车最后端距离6900; 8600/3500+1310+1310/1200，前悬1280，前回转半径1810.所匹配的牵引车前回转半径≥1960；牵引销中心到挂车最后端距离7320; 8600/3350+1310+1310/1300，前悬1330，前回转半径1843.所匹配的牵引车前回转半径≥1993；牵引销中心到挂车最后端距离7270; 8600/3350+1310+1310/1200，前悬1430，前回转半径1920.所匹配的牵引车前回转半径≥2070；牵引销中心到挂车最后端距离7170; 8500/3500+1310+1310/1300，前悬1080，前回转半径1670.所匹配的牵引车前回转半径≥1820；牵引销中心到挂车最后端距离7420; 8000/3500+1310+1310/1080，前悬800，前回转半径1505.所匹配的牵引车前回转半径≥1655；牵引销中心到挂车最后端距离7200; 3、驱动轴数量应为：N/A | ||||||||||

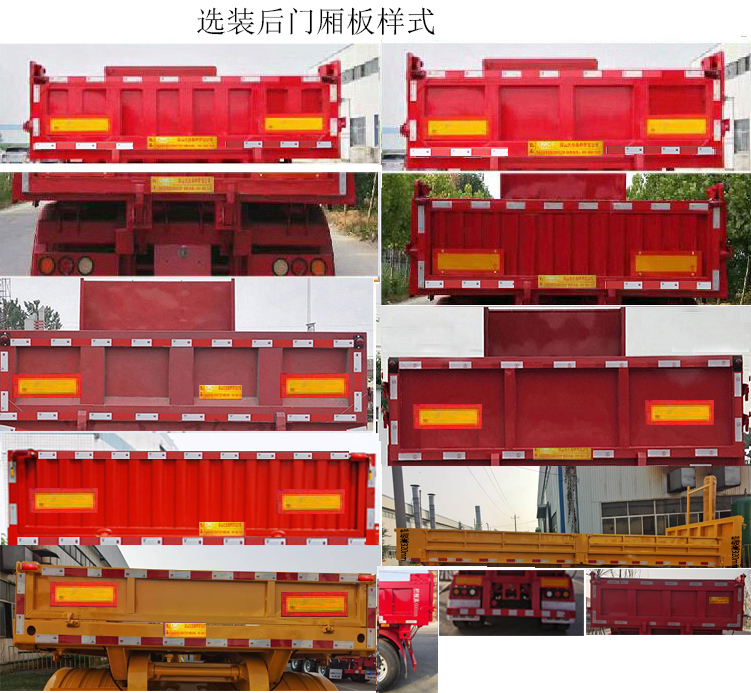

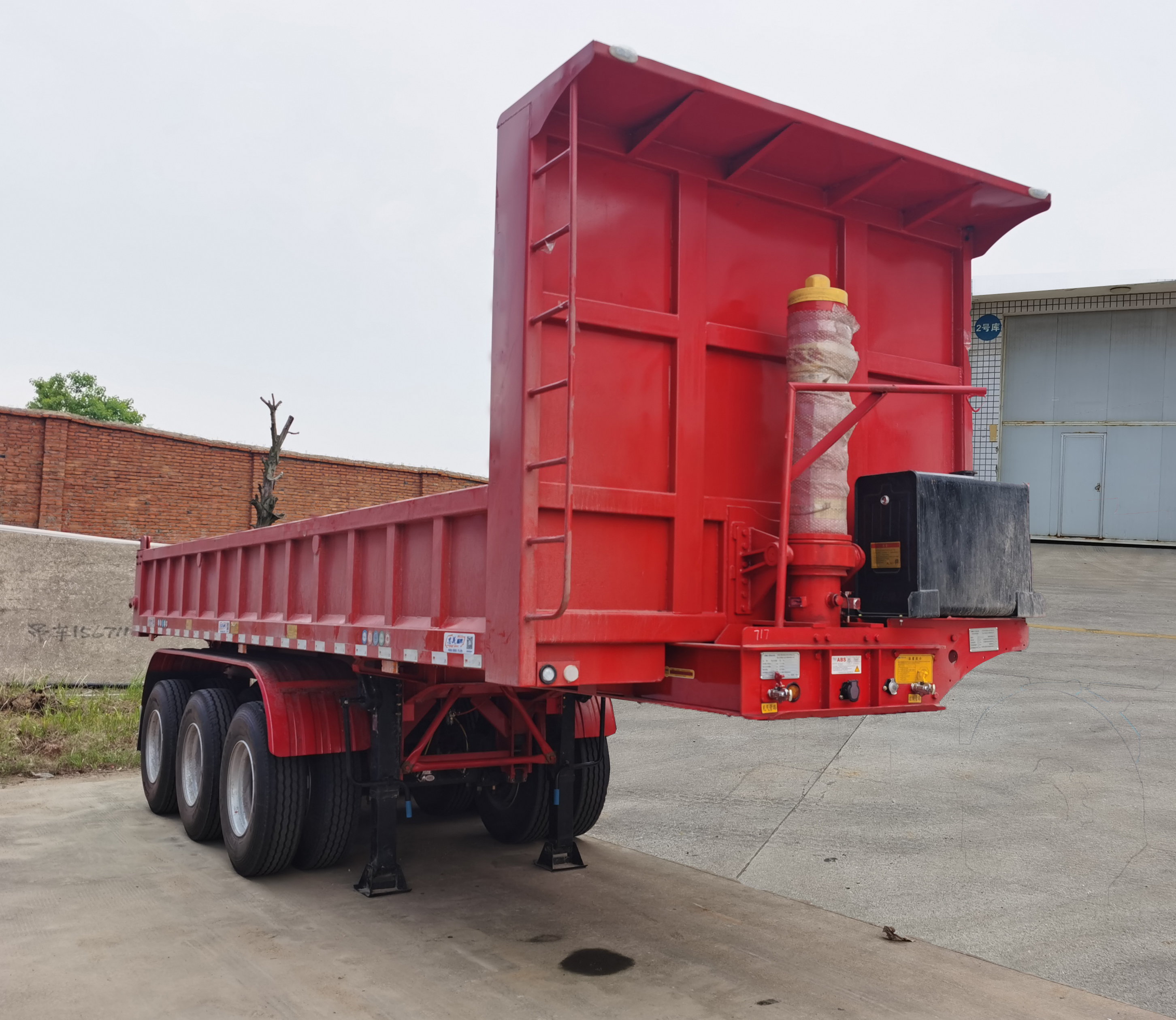

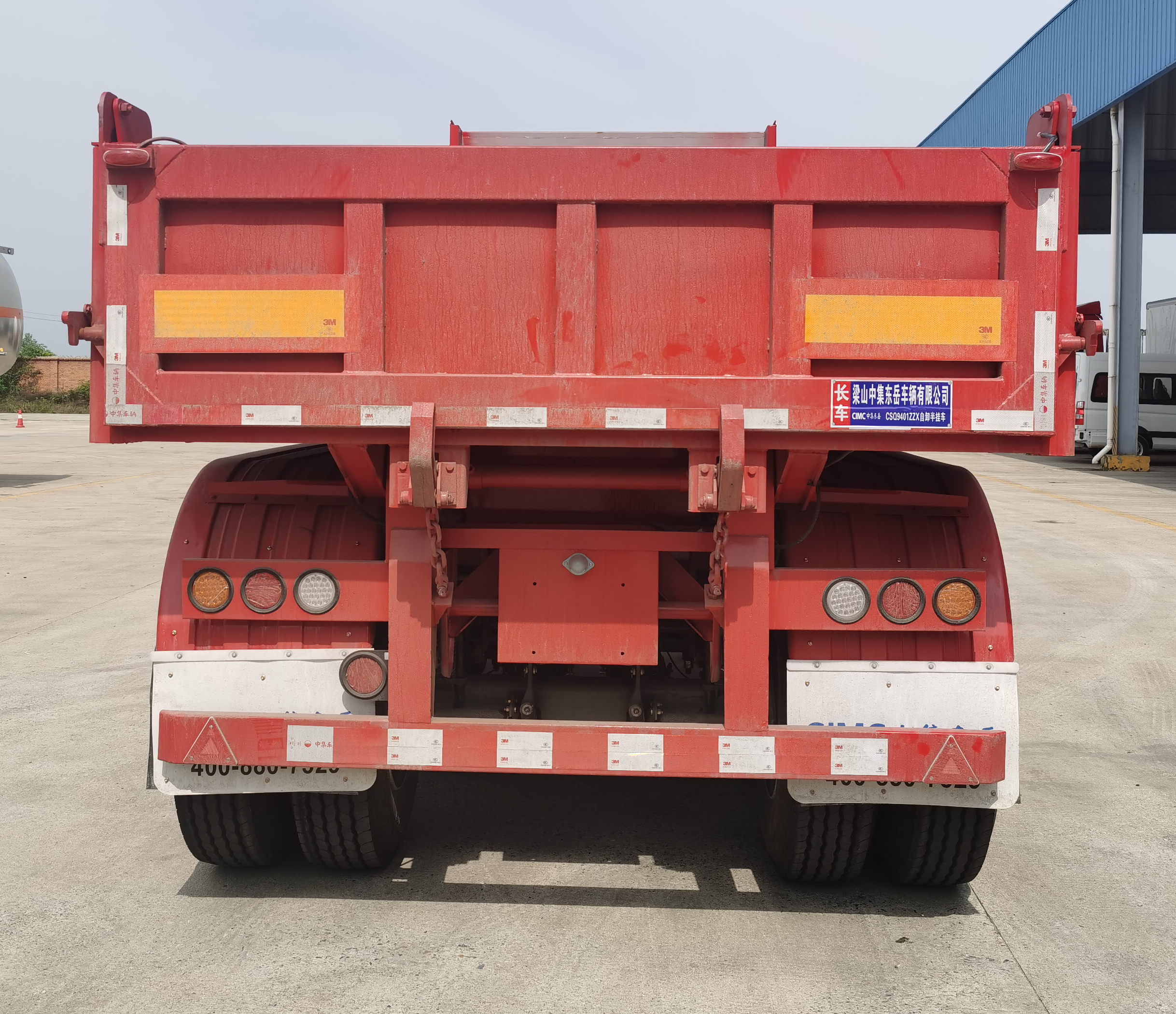

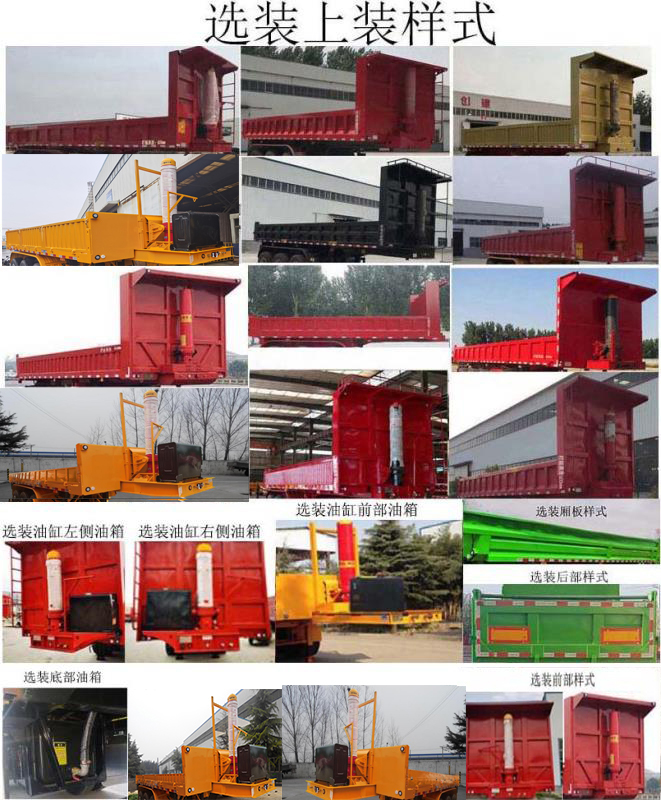

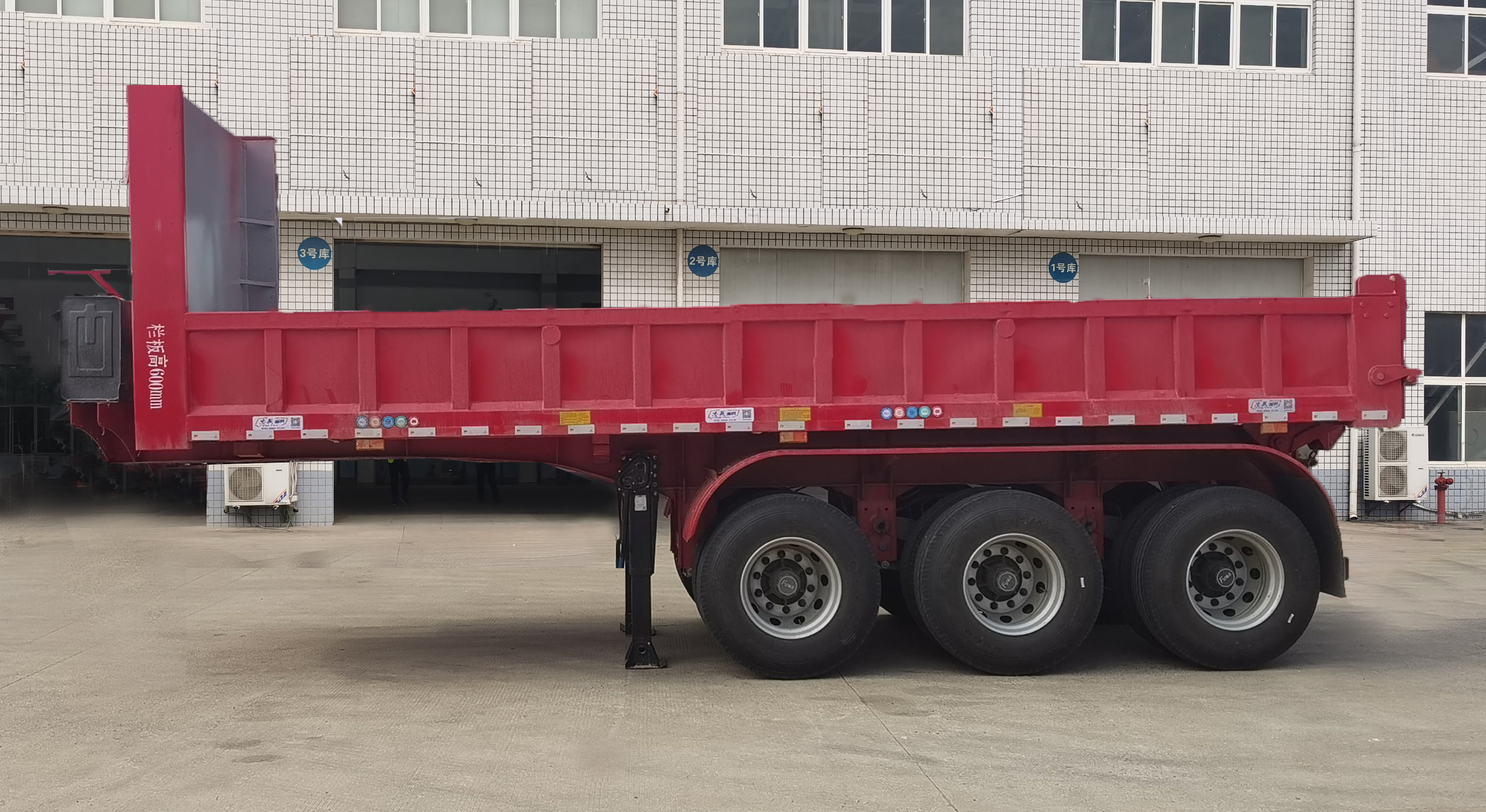

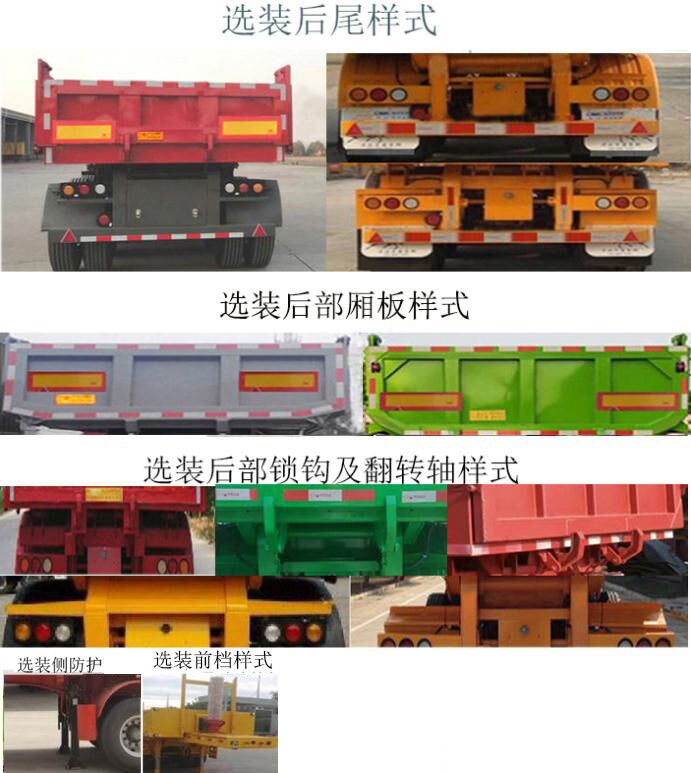

| 选装照片 |    |
||||||||||
