| 达标车型编号G031000757 |
| 生产企业 | 梁山中集东岳车辆有限公司 | ||||||||||

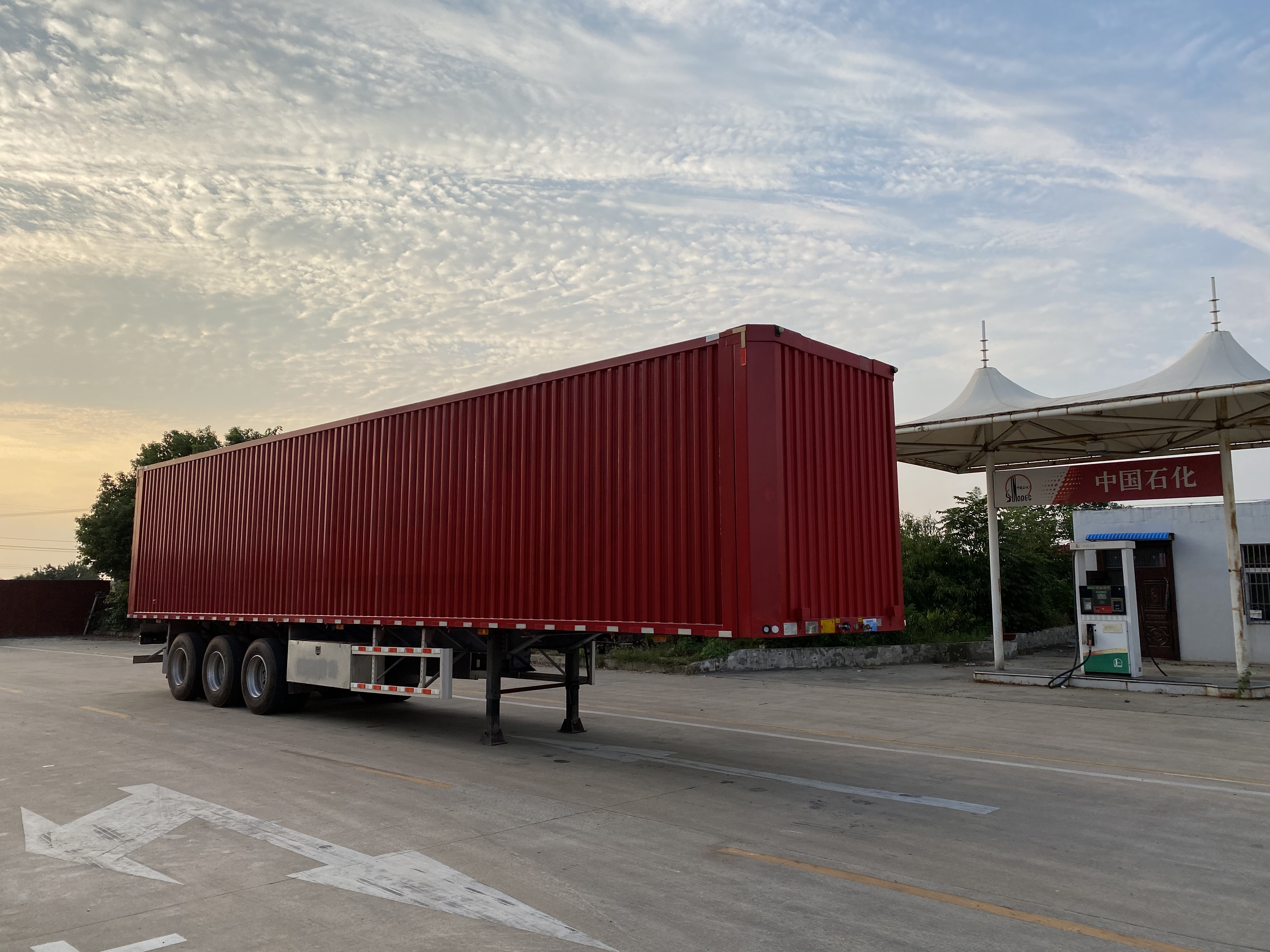

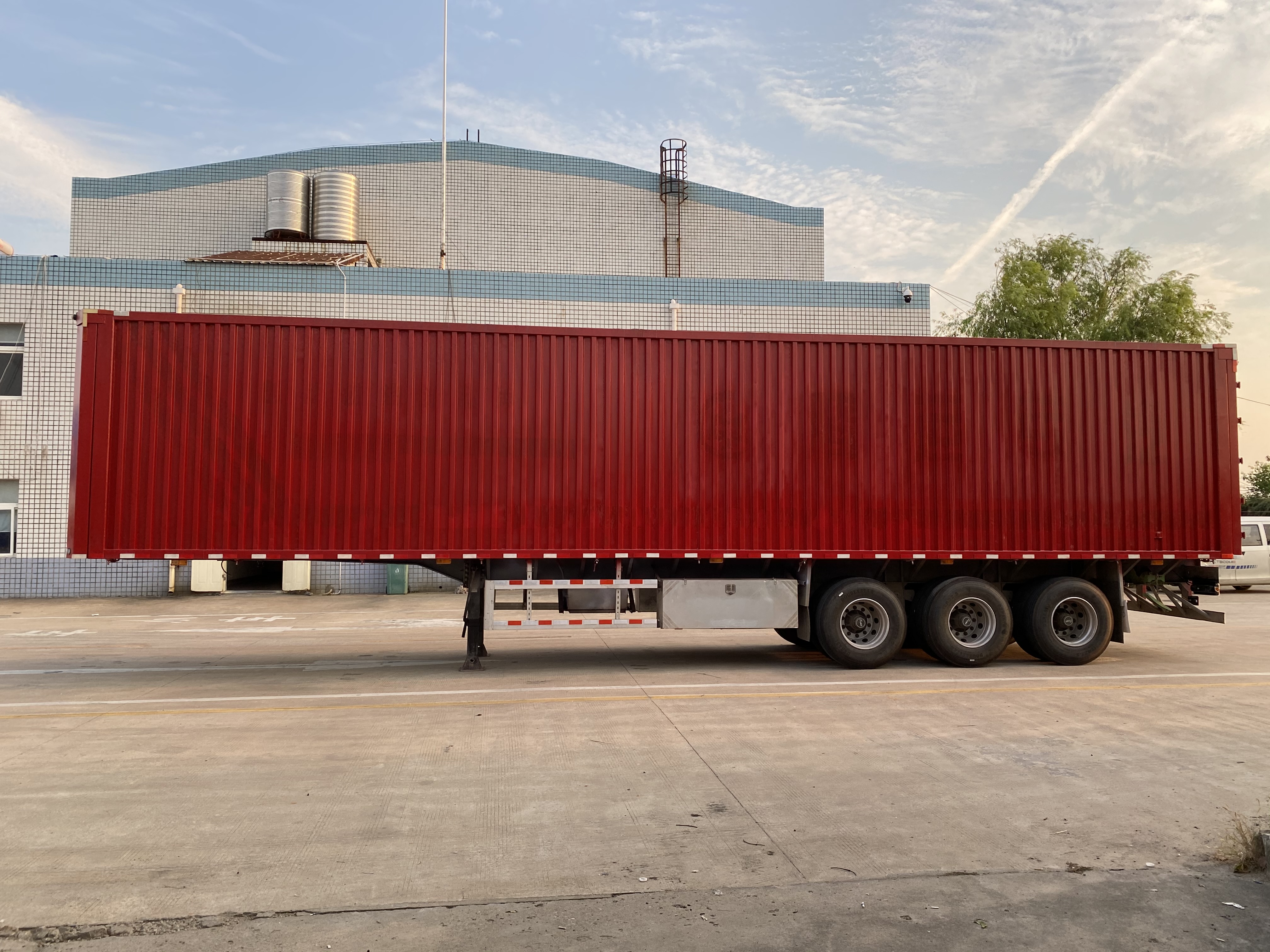

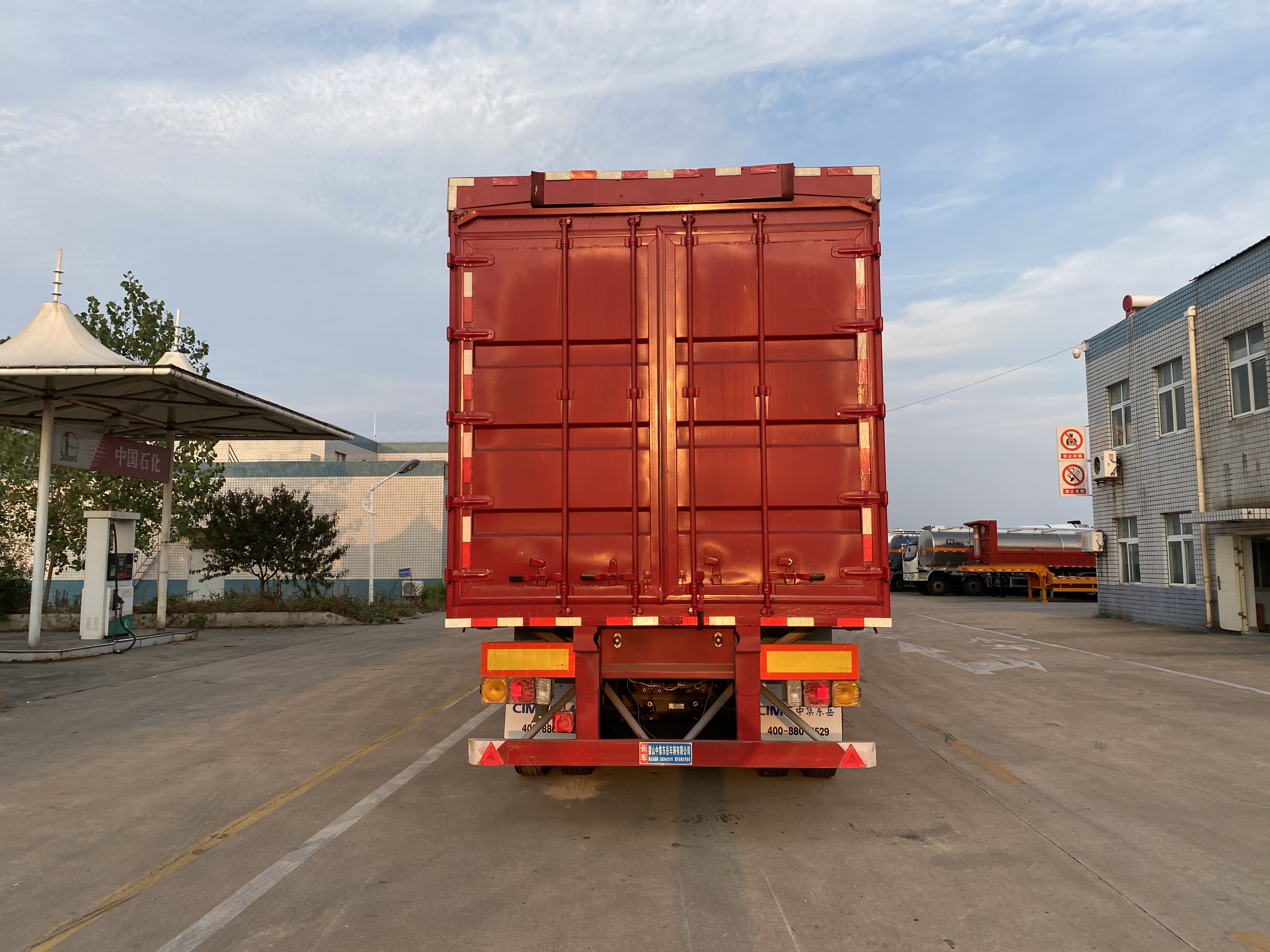

| 产品型号 | CSQ9402XYK | 产品名称 | 翼开启厢式半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13590,13000×2550×3990,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 13600,13440,13350,13190,12900,12850×2470,2450×2335,2285,2400 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8500 | ||||||||
| 支撑装置型号 | HY-D28T,E100 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 2039,1820,1894 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2200 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000,11700,11600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式纵置钢板弹簧式平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

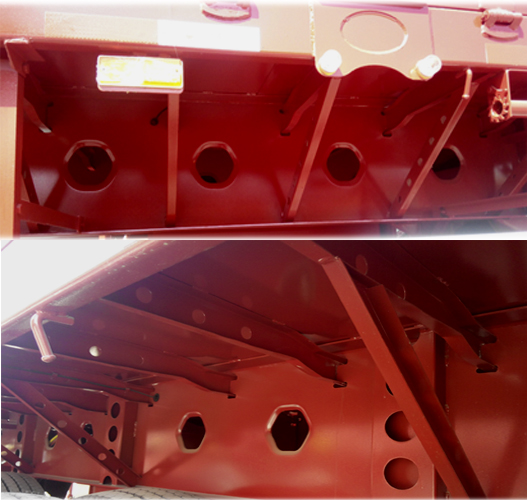

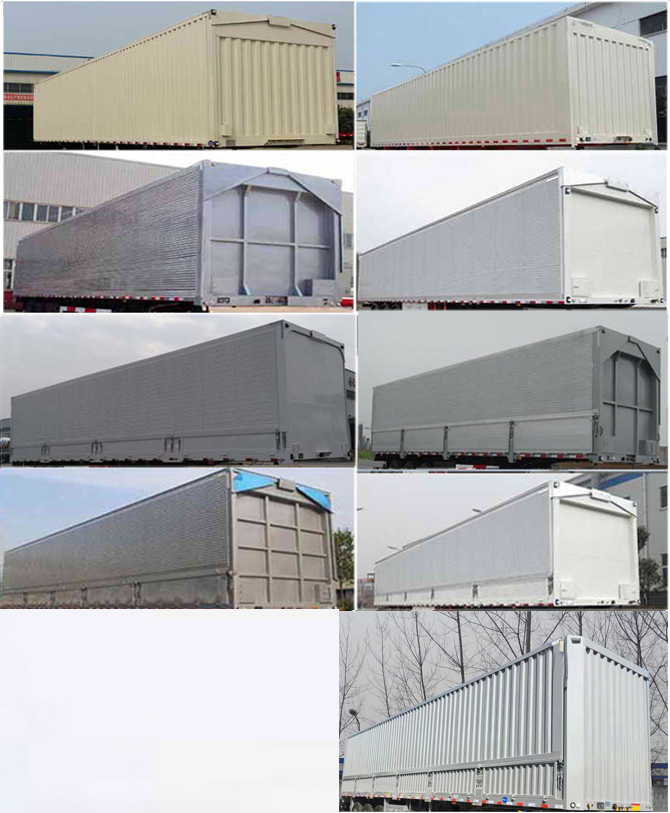

| 备注 | 1、该车为翼开启式,顶部与侧翼板连接,可开启;选装侧翼板样式,翼开启的侧面可为整体开启也可分上下两部分开启:上部分向上开启,下部分为下翻式栏板,下部分栏板分6,5,4段式;大梁结构可选冲孔或不冲孔;选装厢板样式. 2、车长//牵引销中心到车辆最前端距离/轴距/后悬/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离（mm)的对应关系为:13750/1750/6830+1310+1310/2550/2039/12000;13590/1590/6830+1310+1310/2550/2039/12000;13000/1300/6830+1310+1310/2250/1820/11700;13000/1400/6530+1310+1310/2450/1894/11600; | ||||||||||

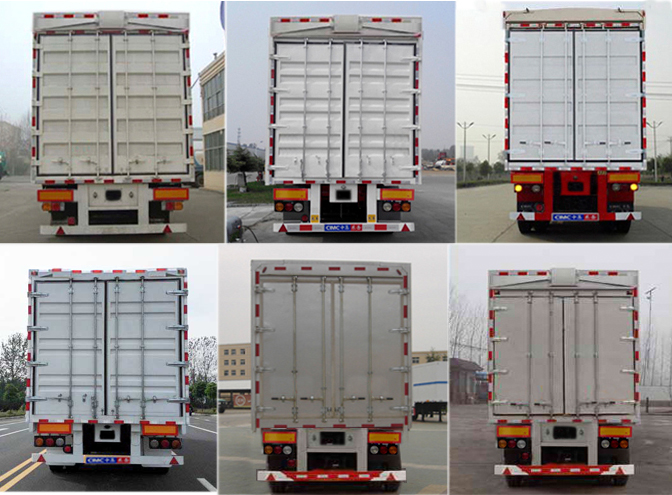

| 选装照片 |    |
||||||||||
