| 达标车型编号G031000709 |
| 生产企业 | 扬州中集通华专用车有限公司 | ||||||||||
| 产品型号 | THT9404ZZXA | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000×2550×2800,2900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12770,12840×2270,2340,2400,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6750,7000,7400 | ||||||||
| 支撑装置型号 | A400C,28T(XZ80000/25),E100,FW28,A300C,A440,24T（20/16） | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB,KZ15,BH-KW50A,BH-KZ50A | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1213 | ||||||||
| 半挂车前回转半径（mm） | 1620,1820,1892 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2000 | ||||||||
| 半挂车间隙半径（mm） | 2250 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2100 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000,11700,11600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.该车总长/半挂车牵引销到车辆最前端距离/前回转半径/与半挂车匹配的半挂牵引车前回转半径/轴距/后悬对应关系(mm): 13000/1400/1892/2100/6790+1310+1310/2190;13000/1300/1820/2100/6790+1310+1310/2290;13000/1000/1620/2100/6790+1310+1310/2590. 2.栏板内尺寸（长宽*高）（mm）为:12770,12840*2270,2340,2400,2450*600. 3.该车选用1820轮距时，后轴两侧车轮最外点之间的距离（mm）为2460； 选用1840轮距时，后轴两侧车轮最外点之间的距离（mm）为2480 选用1860轮距时，后轴两侧车轮最外点之间的距离（mm）为2500 综上该车型后轴两侧车轮最外点之间的距离（mm）最大为2500。 4.选装前部外形及侧栏板外形，选装液压油箱位置，选装挡泥板外形。 5.该车型选用6750KG整备质量时,对应额定载质量为33250KG；选用7000KG整备质量时，对应额定载质量为33000KG；选用7400KG整备质量时，对应额定载质量为32600KG。 | ||||||||||

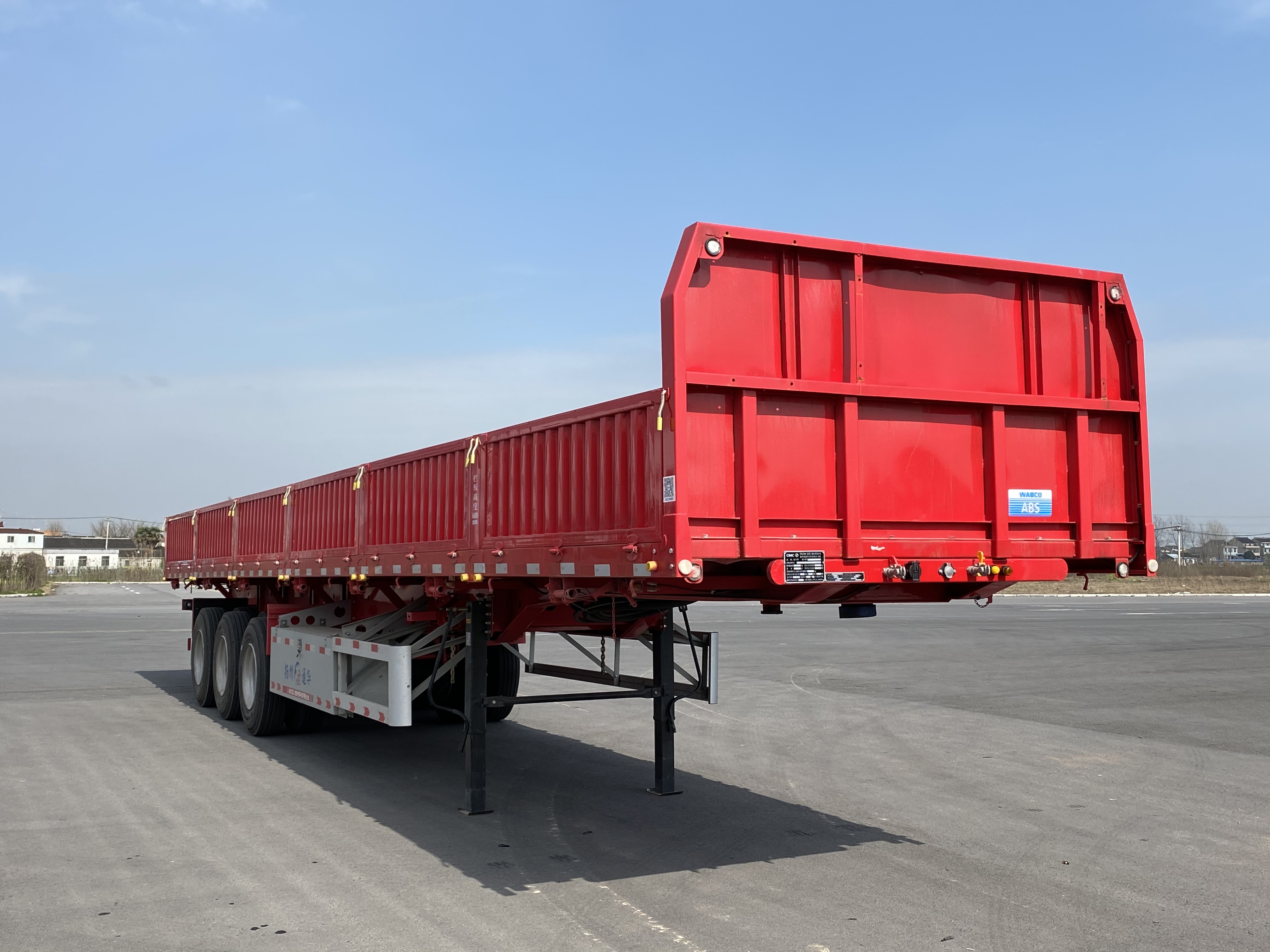

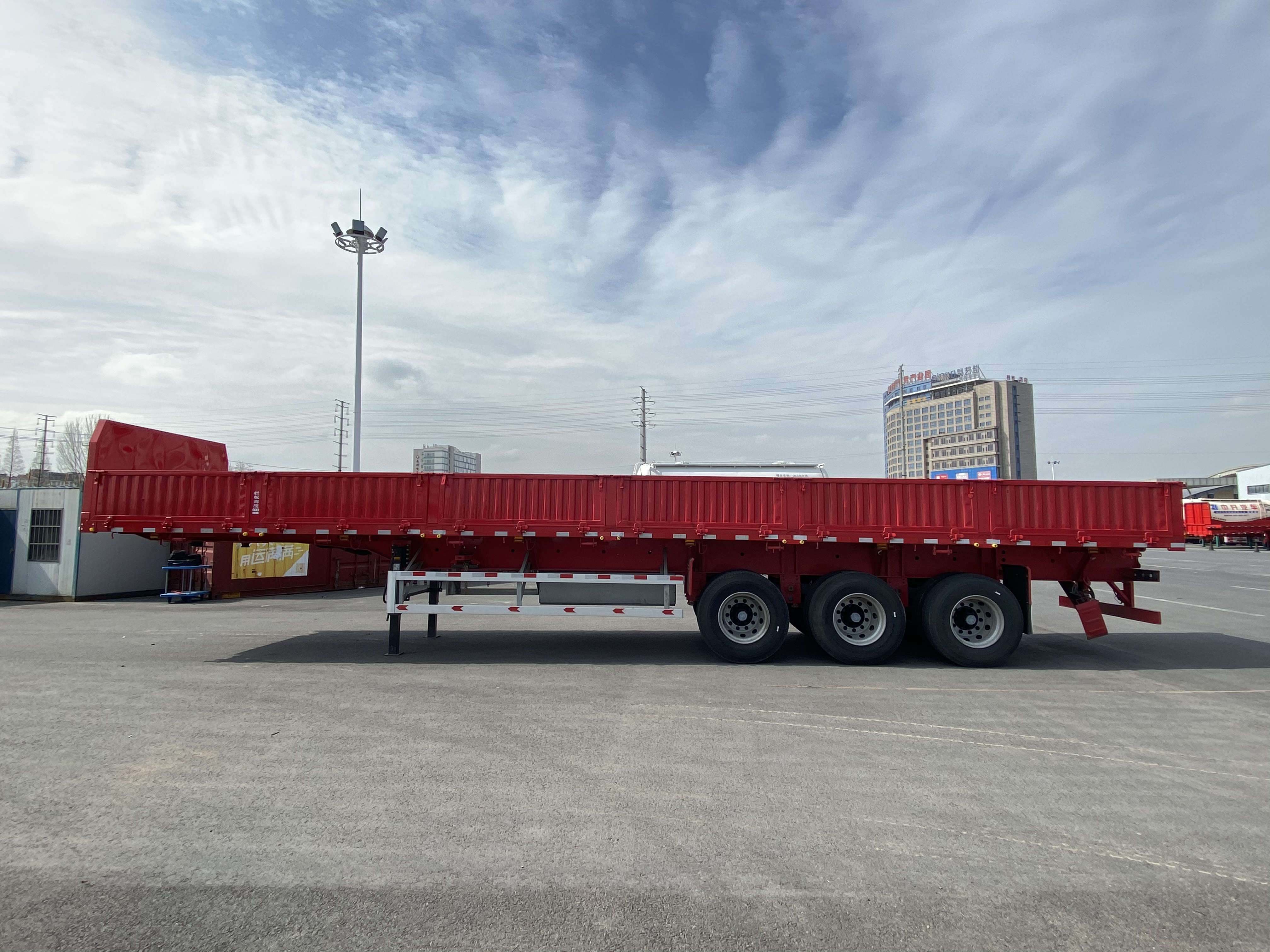

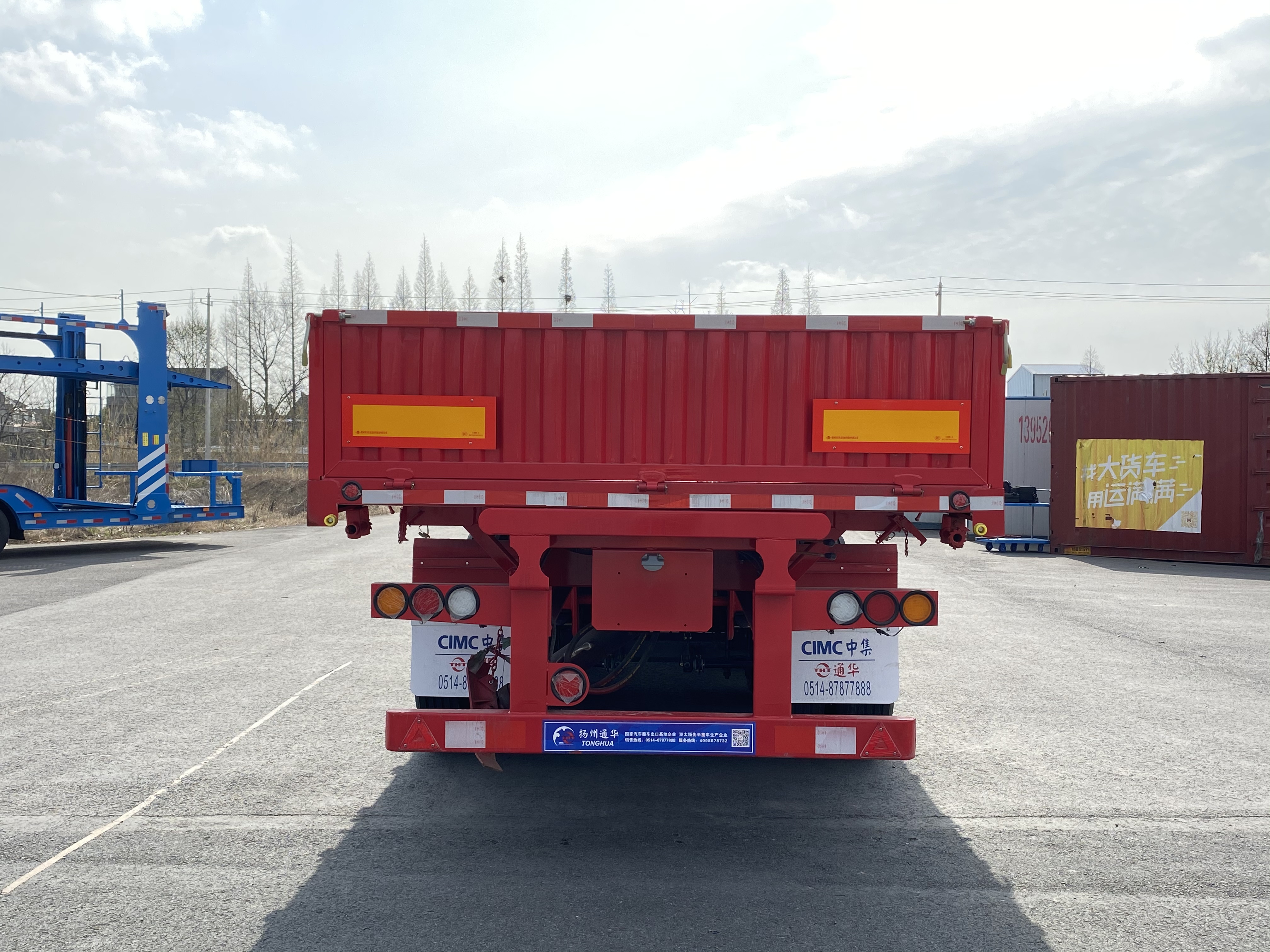

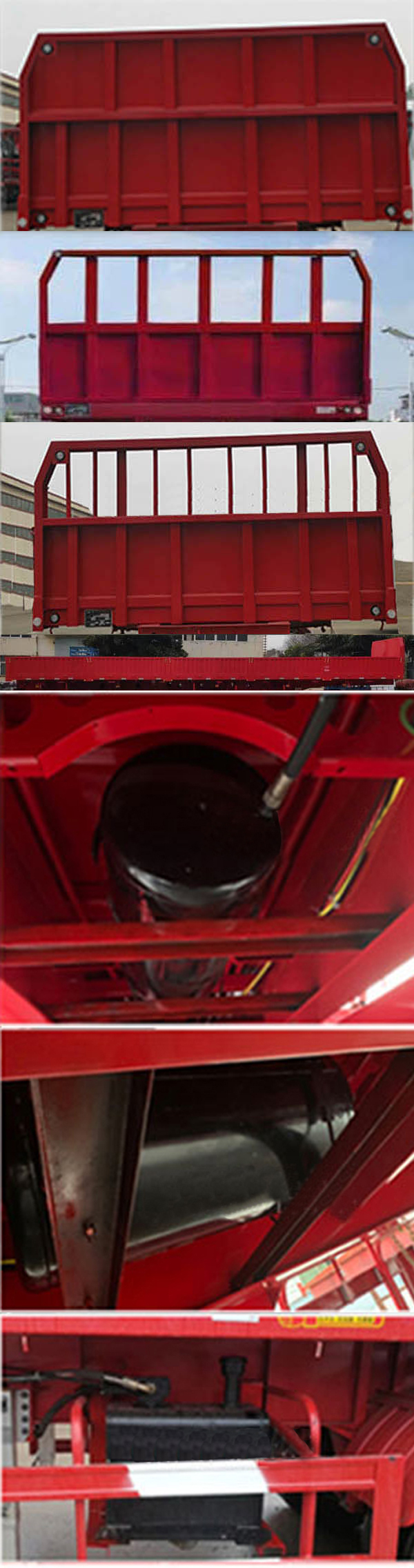

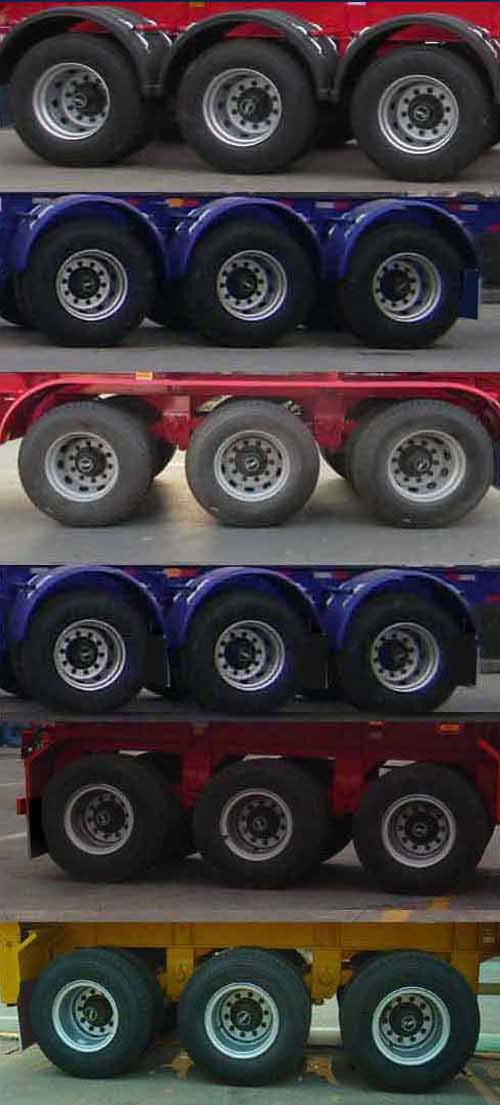

| 选装照片 |   |
||||||||||
