| 达标车型编号G031000653 |
| 生产企业 | 辽宁金天马专用车制造有限公司 | ||||||||||
| 产品型号 | JTM9409TJZ | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8500,8000×2480,2500,2550×1500,1550,1600,1650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 4800,4700,4500 | ||||||||
| 支撑装置型号 | SQ28,SQ28,FW28,28T(XZ80000/25) | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#; 50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 960,760 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1160,960 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7680,7470 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

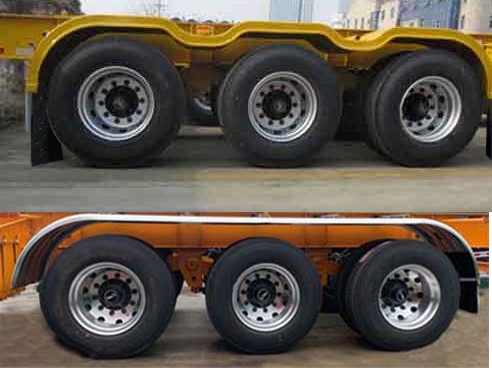

| 备注 | 1.该车用于运输20英尺集装箱;ABS型号:CX2A4S3M+J;ABS生产企业:浙江晨星机电有限公司；侧后防护情况:侧防护材质为Q235B,与车架螺栓连接,离地高度为550mm。后防护材质为Q235B，与车架焊接连接，后防护截面尺寸为140mmx50mm,离地高度为480mm; 2.总长/牵引销至最前端距离/轴距/后悬(mm)对应关系: 8500/820/4100+1310+1310/960 8000/530/3950+1310+1310/900 3.整备质量（kg）/额定载质量（kg）对应关系： 4800/35200,4700/35300,4500/35500 4.长度(mm)/牵引销中心到车辆最前端距离(mm)/半挂车前回转半径（mm)/牵引车前回转半径(mm)/牵引销中心轴线到半挂车最后端水平距离(mm) 对应关系： 8500/820/960/牵引车前回转半径≥1160/7680; 8000/530/760/牵引车前回转半径≥960/7470; 5.选装挡泥板样式,选装前部样式;牵引销处的车架总高度（mm）:90,120,160,180,194; | ||||||||||

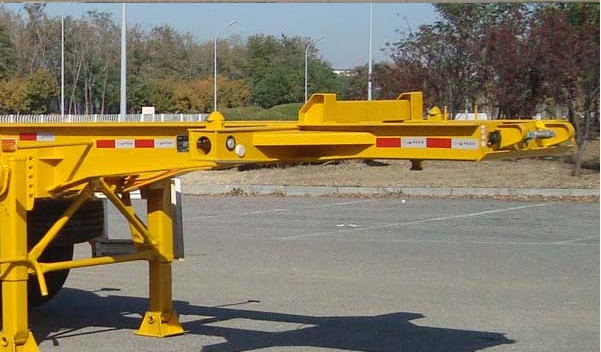

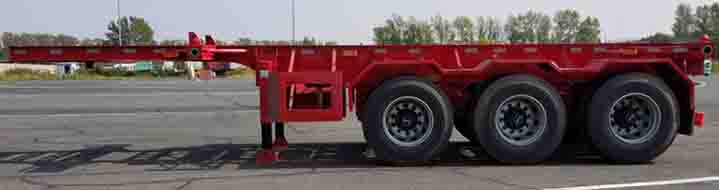

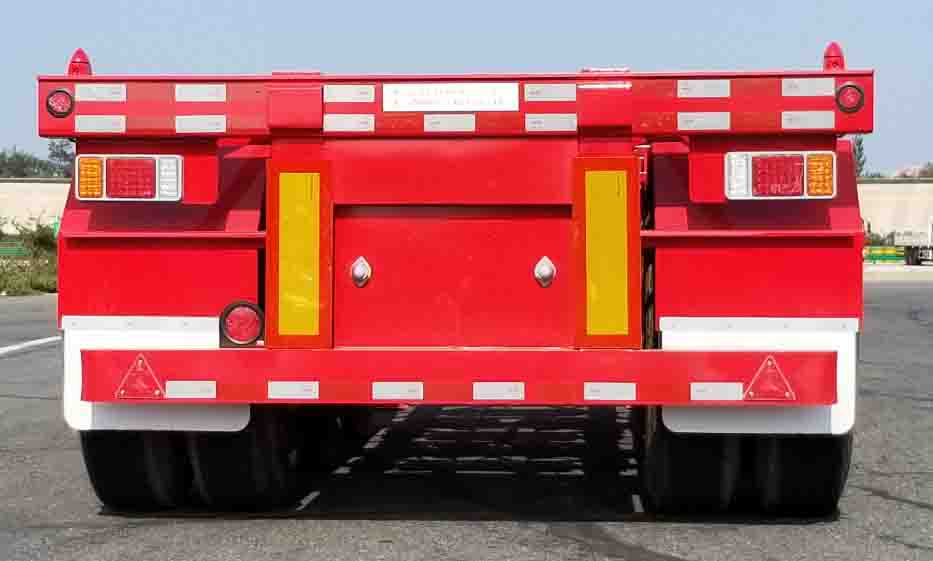

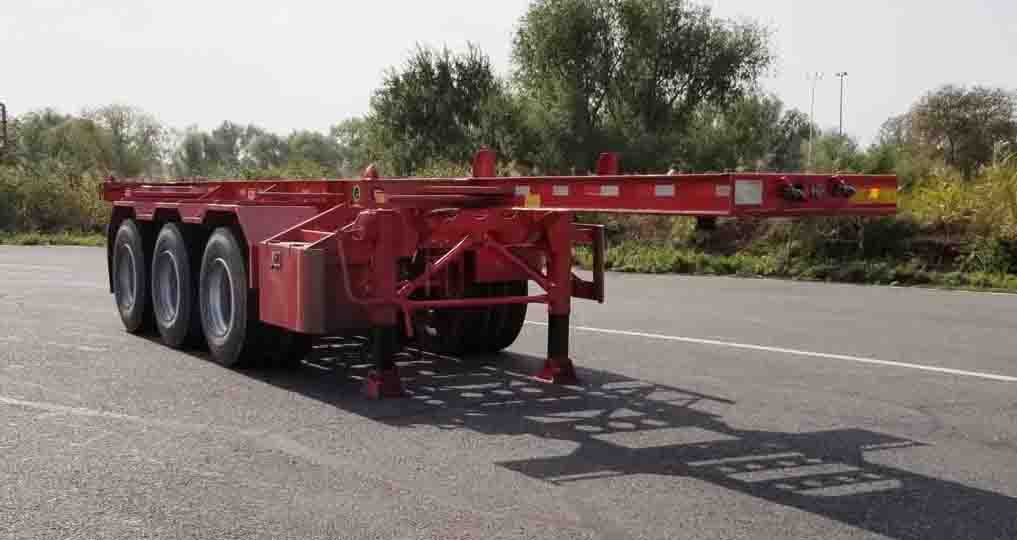

| 选装照片 |   |
||||||||||
