| 达标车型编号G031000518 |
| 生产企业 | 山东梁山华宇集团汽车制造有限公司 | ||||||||||
| 产品型号 | LHY9400GXHD40 | 产品名称 | 下灰半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9800,9400,9050×2550×4000,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 28.3 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7550,6900 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1310 | ||||||||
| 半挂车前回转半径（mm） | 1200,1800 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2400 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2150 | ||||||||
| 制动响应时间C（s） | 0.4 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8820,8470 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

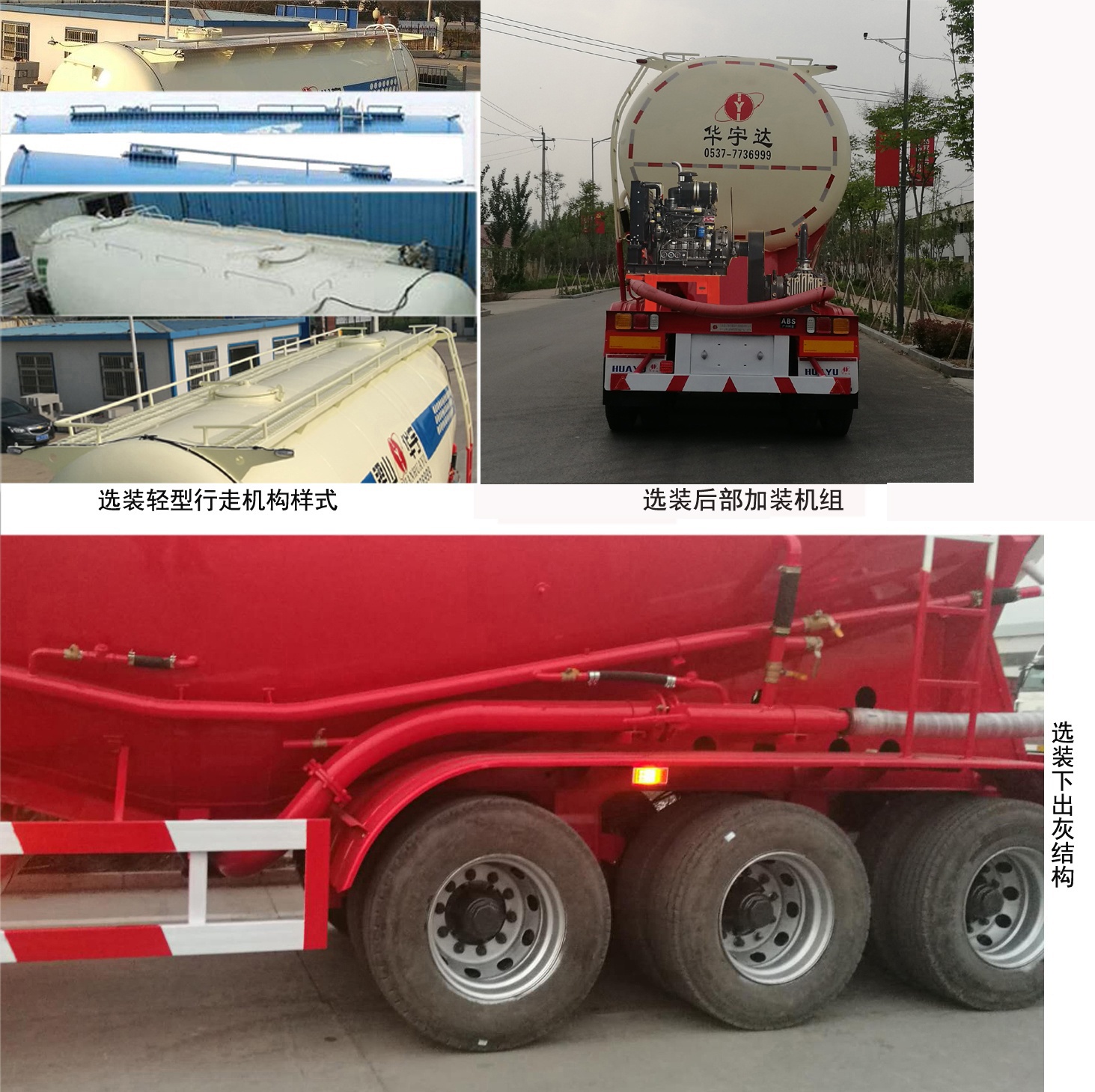

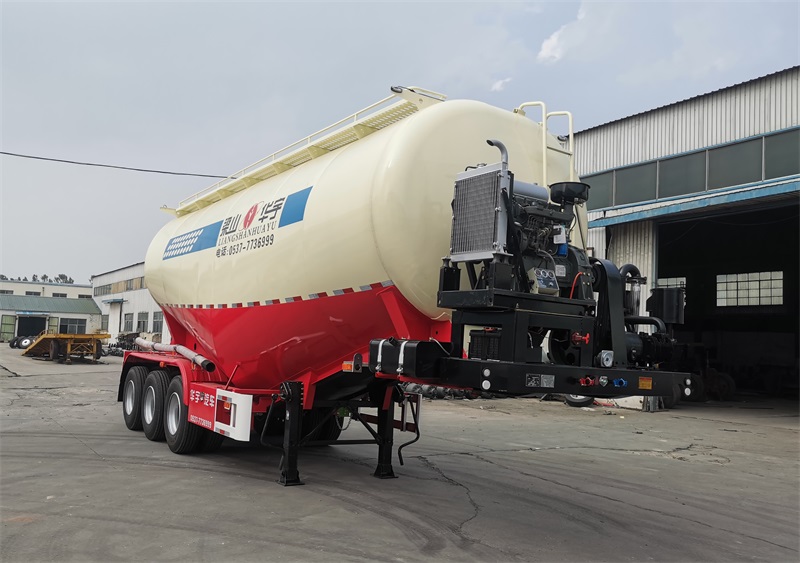

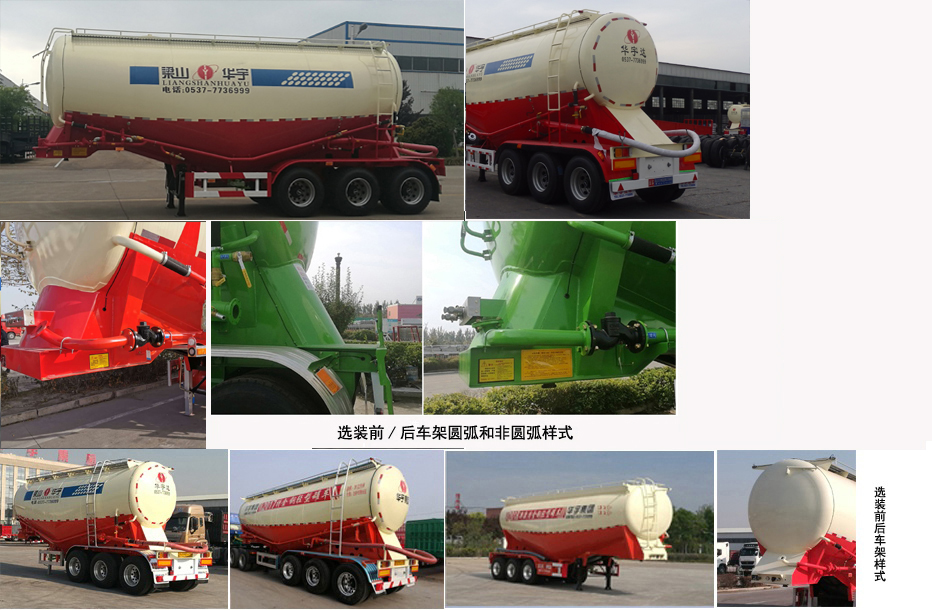

| 备注 | 车长/前回转半径/半挂车间隙半径/牵引销中心到车辆最后端的距离（mm）对应关系为：9800/1800/2300/8470；9400/1200/2300/8820；9050/1200/2300/8470，车长/牵引销中心到车辆最前端的距离/轴距/后悬（mm）对应关系为：9800/1330/5000+1310+1310/850；9400/580/5350+1310+1310/850；9400/580/5000+1310+1310/1200；9050/580/5000+1310+1310/580；不带机组时对应的整备质量为6900kg;选装后部加装机组,加装机组时对应的整备质量为7550kg;选装爬梯安装位置及个数(一个/两个/三个),选装大梁圆孔样式和非圆孔样式,选装前后车架圆弧和非圆弧样式,选装行走机构样式;选装挡泥瓦样式;选装下出灰结构;ABS系统生产厂家为广州瑞立科密汽车电子股份有限公司,型号:CM2XL-4S/2M;防护装置材料材质为Q235钢板,连接方式:侧防护与车架用螺栓连接,后防护与车架为焊接;后部防护装置的断面尺寸(mm)为160×60,离地高度为480mm,该车顶部封闭不可开槽,后部不可开启. | ||||||||||

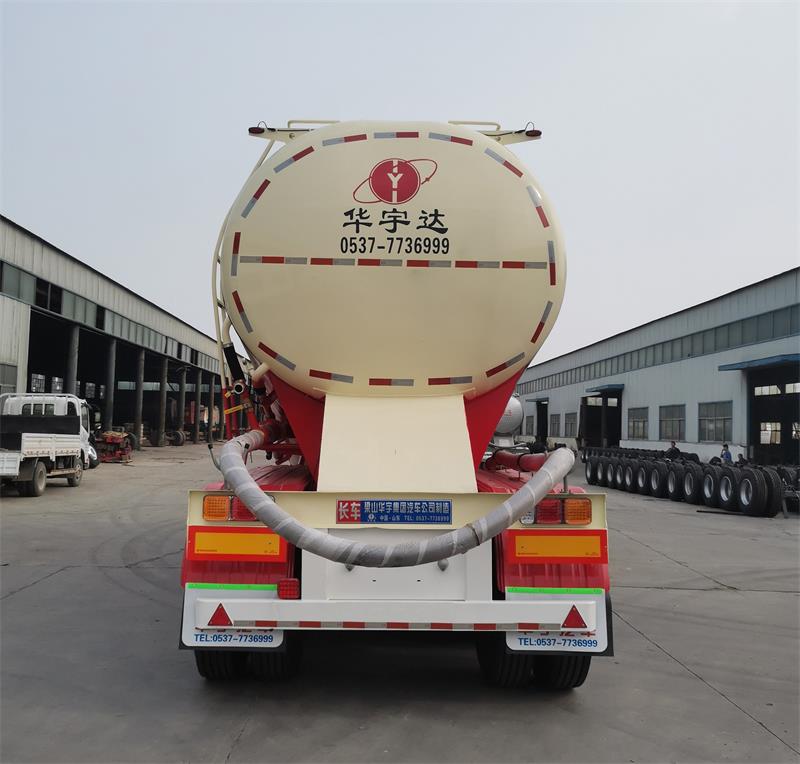

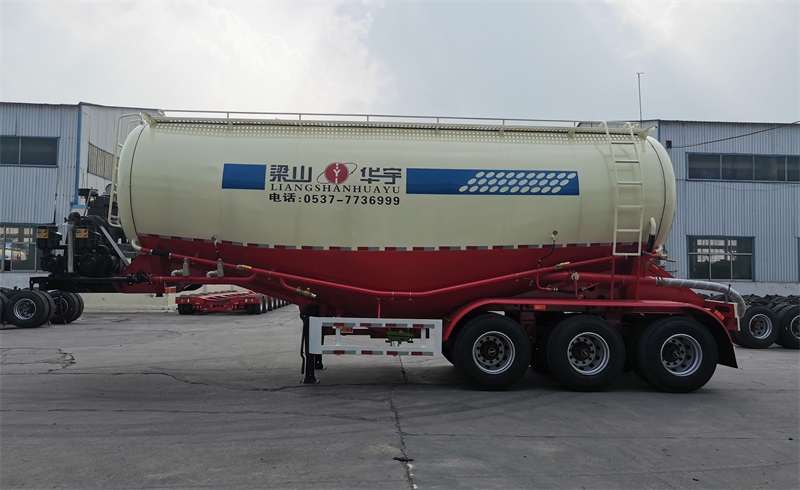

| 选装照片 |   |
||||||||||
