| 达标车型编号G031000486 |
| 生产企业 | 梁山中集东岳车辆有限公司 | ||||||||||
| 产品型号 | CSQ9404TDPA | 产品名称 | 低平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12500×3000,2800×3500,3350,3200,2900,1650,1700,1750,3300,1950,1900,1850,1800 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 10000,10400,10950 | ||||||||
| 支撑装置型号 | HY-D28T,E100 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 8.25R20 14PR,8.25R20 16PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 900 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2040 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式纵置钢板弹簧式平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

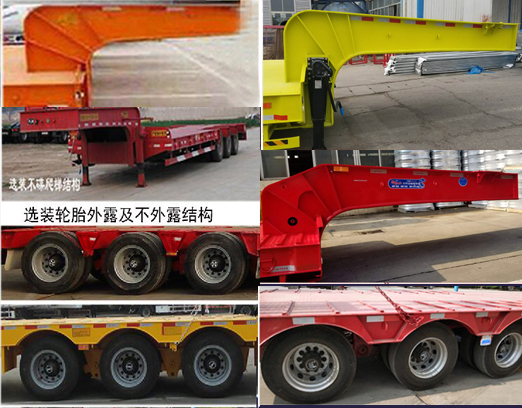

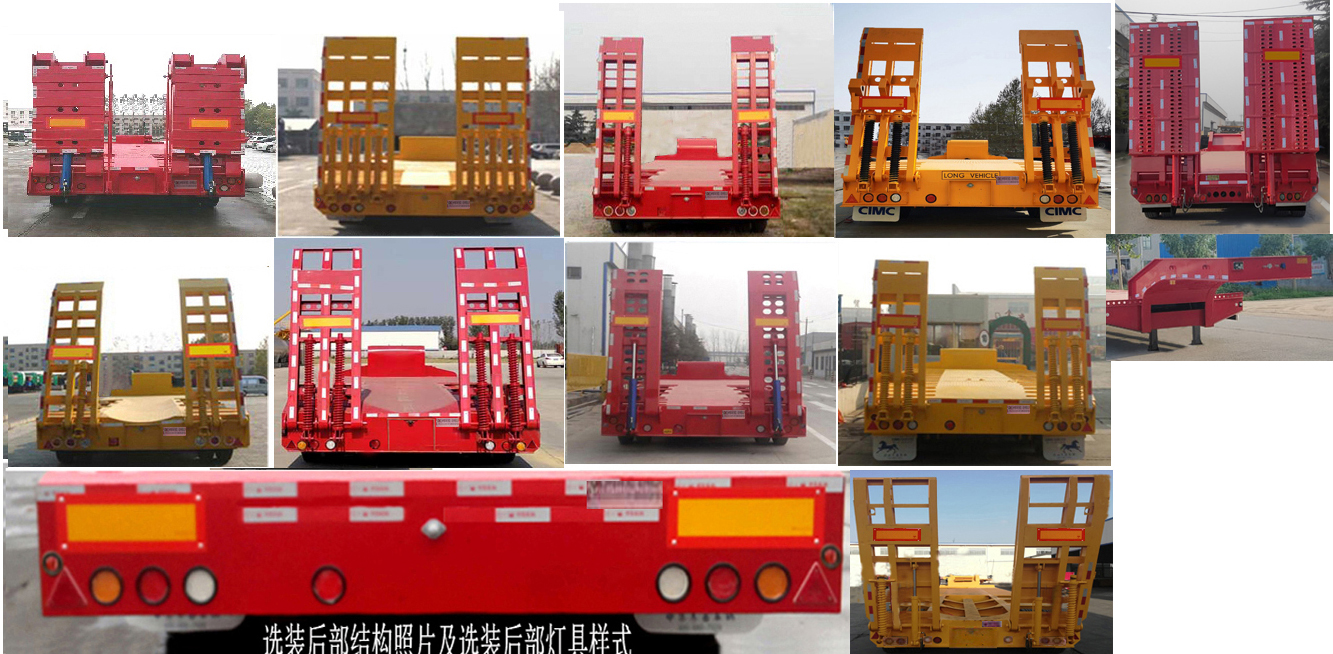

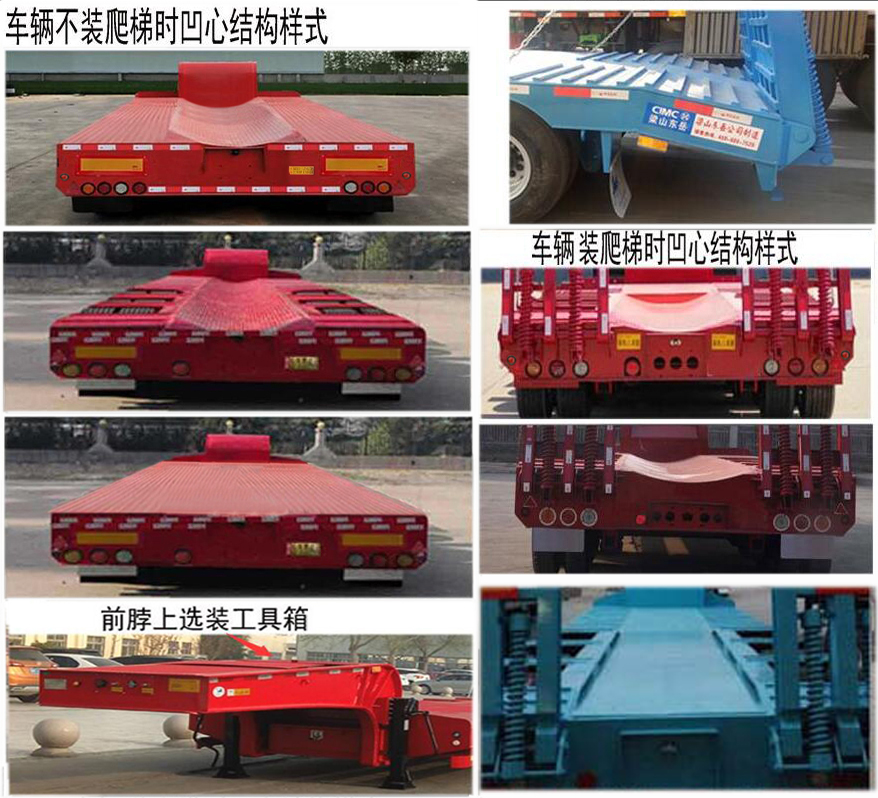

| 备注 | 1、该车仅可运输不可拆解物体,鹅颈部分不允许载货;选装中间支腿处工具箱;后部爬梯为选装件,爬梯样式为双簧爬梯,三簧爬梯,液压爬梯,单簧与液压混合爬梯,单簧爬梯及简易爬梯;选装轮胎上方外露或不外露的外形,尾部可选装无斜坡;选装鹅颈样式及后部结构;内置支腿结构;纵梁之间选装通体圆弧,部分圆弧,通体垂直下凹及部分垂直下凹,通体梯形下凹及部分梯形下凹;选装爬梯支腿;尾部爬梯及支架收起状态超出车架的水平长度不超过300mm,该长度不在车辆长度测量范围内 2、车长/牵引销中心轴线到车辆最前端的距离/轴距/后悬/前回转半径的对应关系为:当长度为12500时:500/7550+1310+1310/1830/900,500/7880+1310+1310/1500/900,500/8080+1310+1310/1300/900,500/7760+1310+1310/1620/900; | ||||||||||

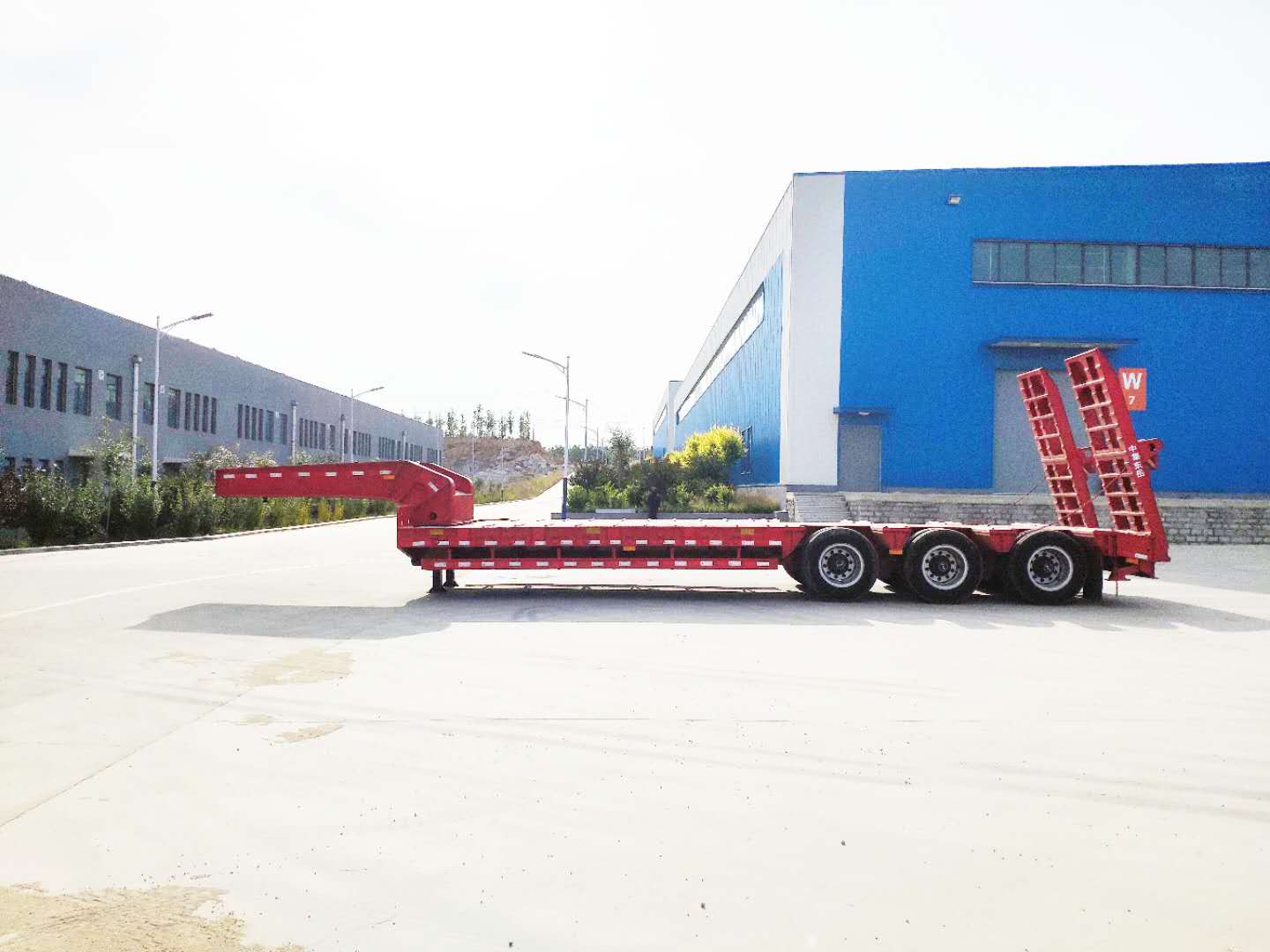

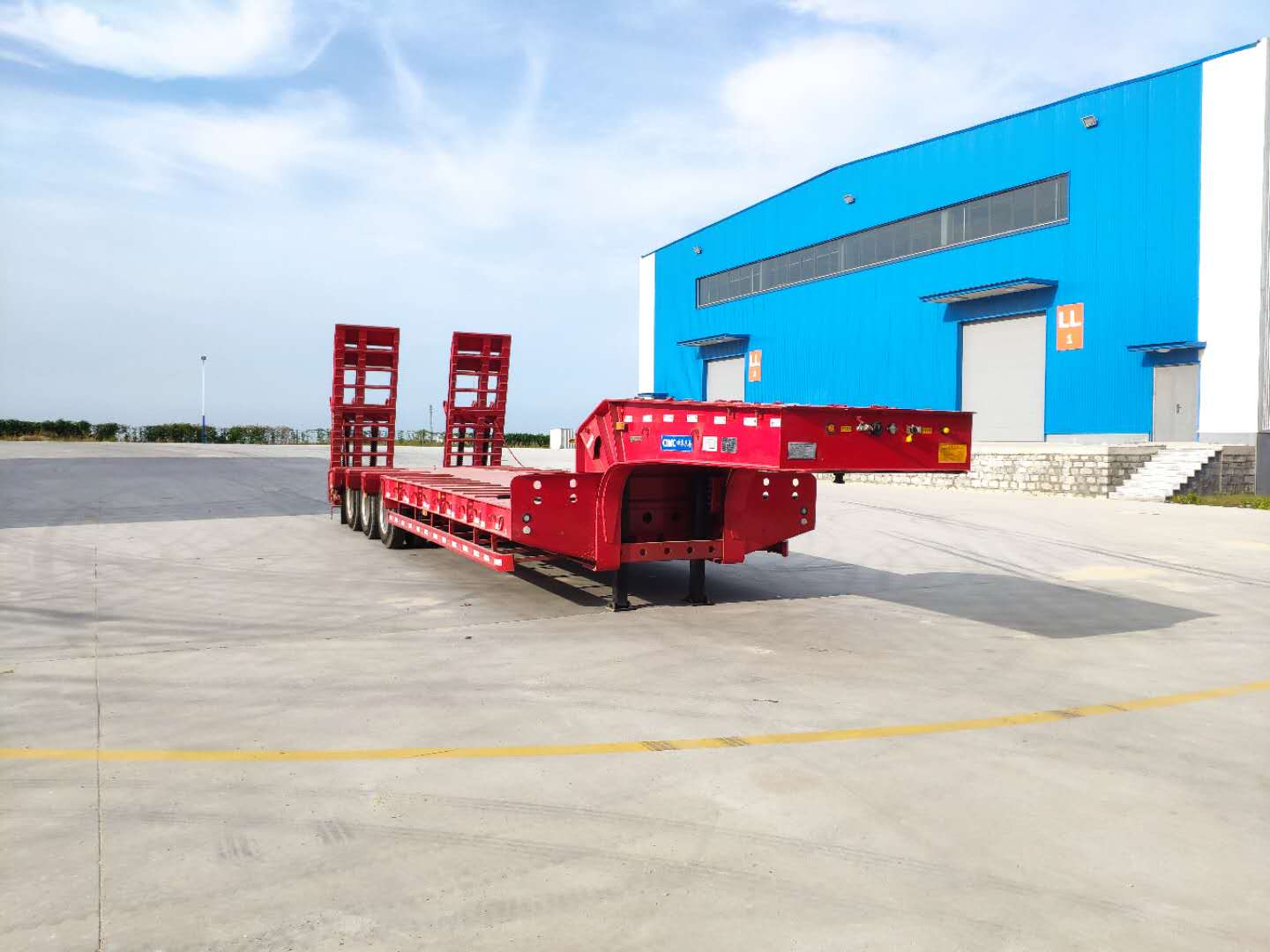

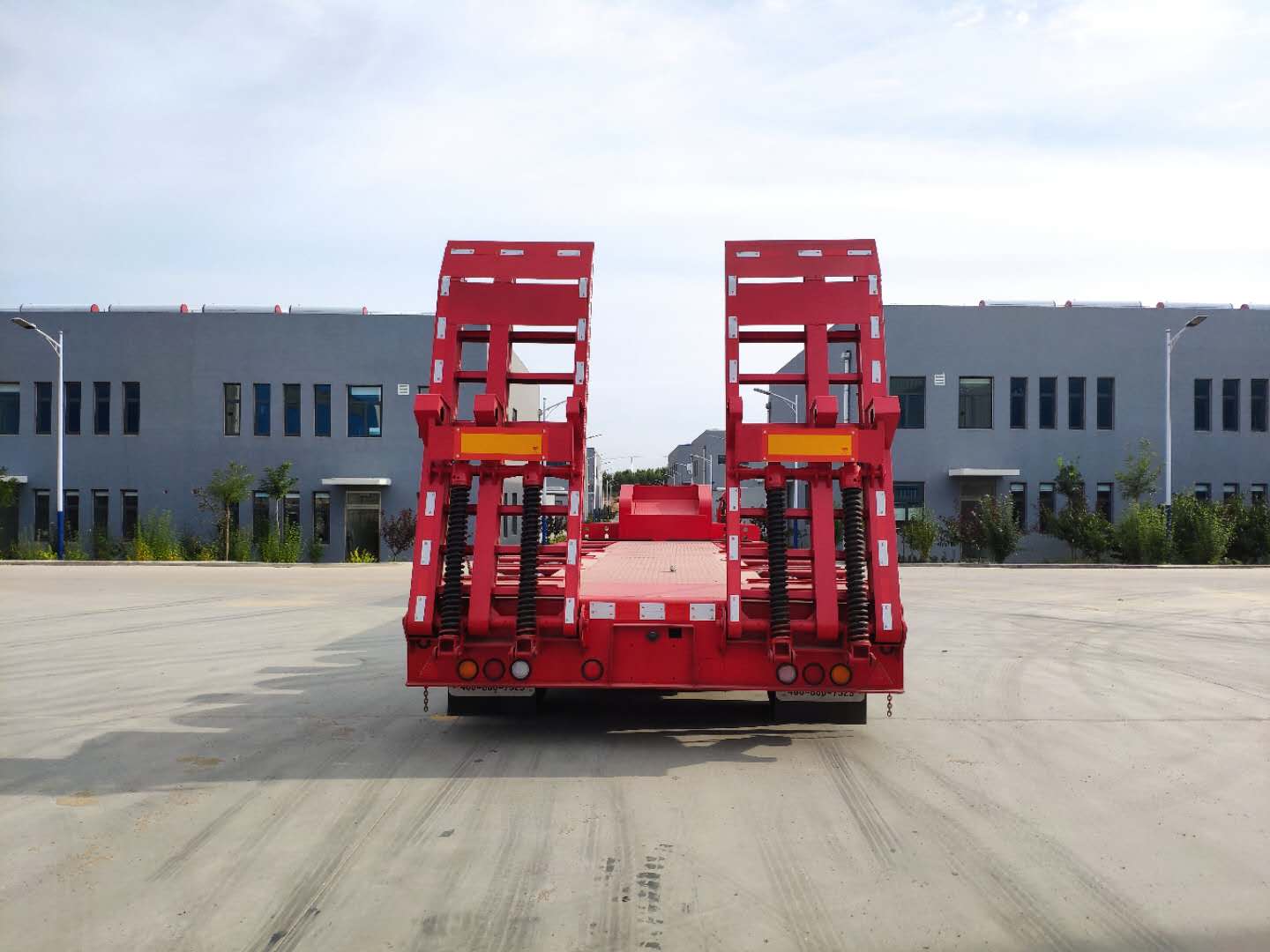

| 选装照片 |    |
||||||||||
