| 达标车型编号 G031000357 |
| 生产企业 | 长沙梅花汽车制造有限公司 | ||||||||||
| 产品型号 | TX9400ZH | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10500,10000,9500,9000×2550,2500×3250,3350,3550,3650,3750,3850 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9800,9300,8800,8300×2450,2400×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8400,7900 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1786,1684,1620,1455 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9250,8900,8500,8300 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

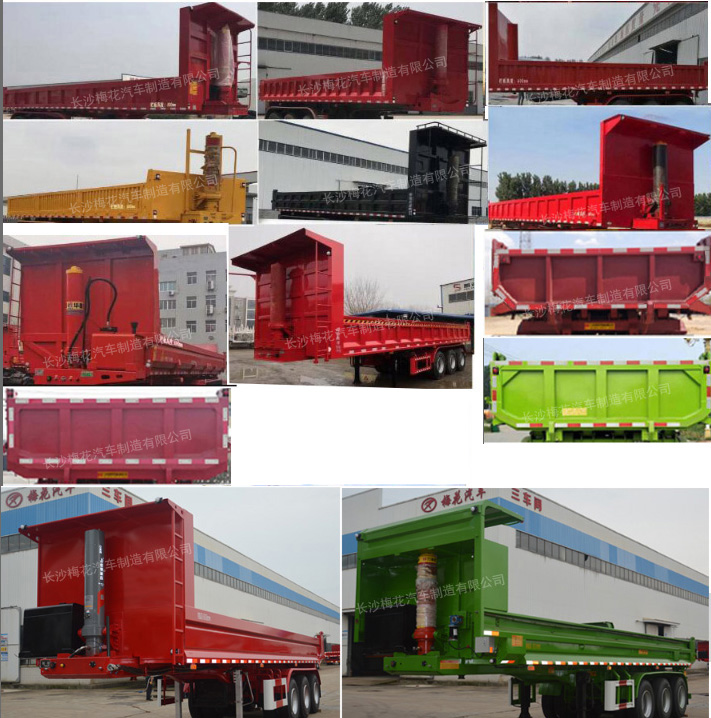

| 备注 | 1.选装前部及侧面样式,选装后部样式,选装后部栏板样式,选装液压油箱安装位置,选装U型货箱; 2. 整备质量与额定载质量对应关系为：8400/31600,7900/32100； 3.车长/牵引销到车辆最前端距离/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径对应关系分别为:10500/1250/5040+1310+1310/1590/9250/1786;10000/1100/4820+1310+1310/1460/8900/1684;9500/1000/4590+1310+1310/1290/8500/1620;9000/700/4590+1310+1310/1090/8300/1455; | ||||||||||

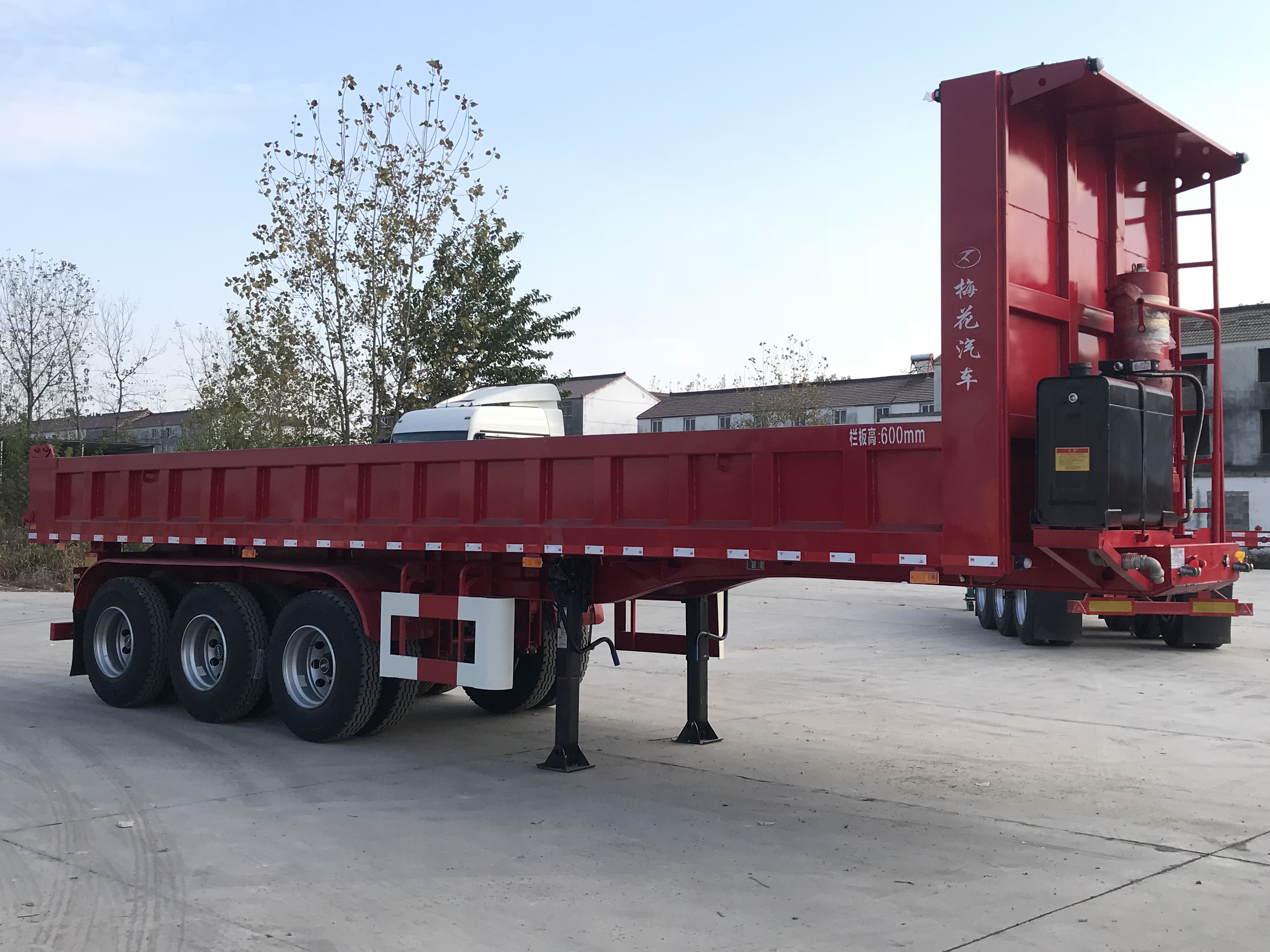

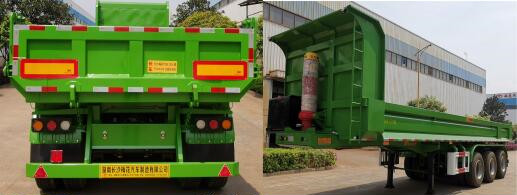

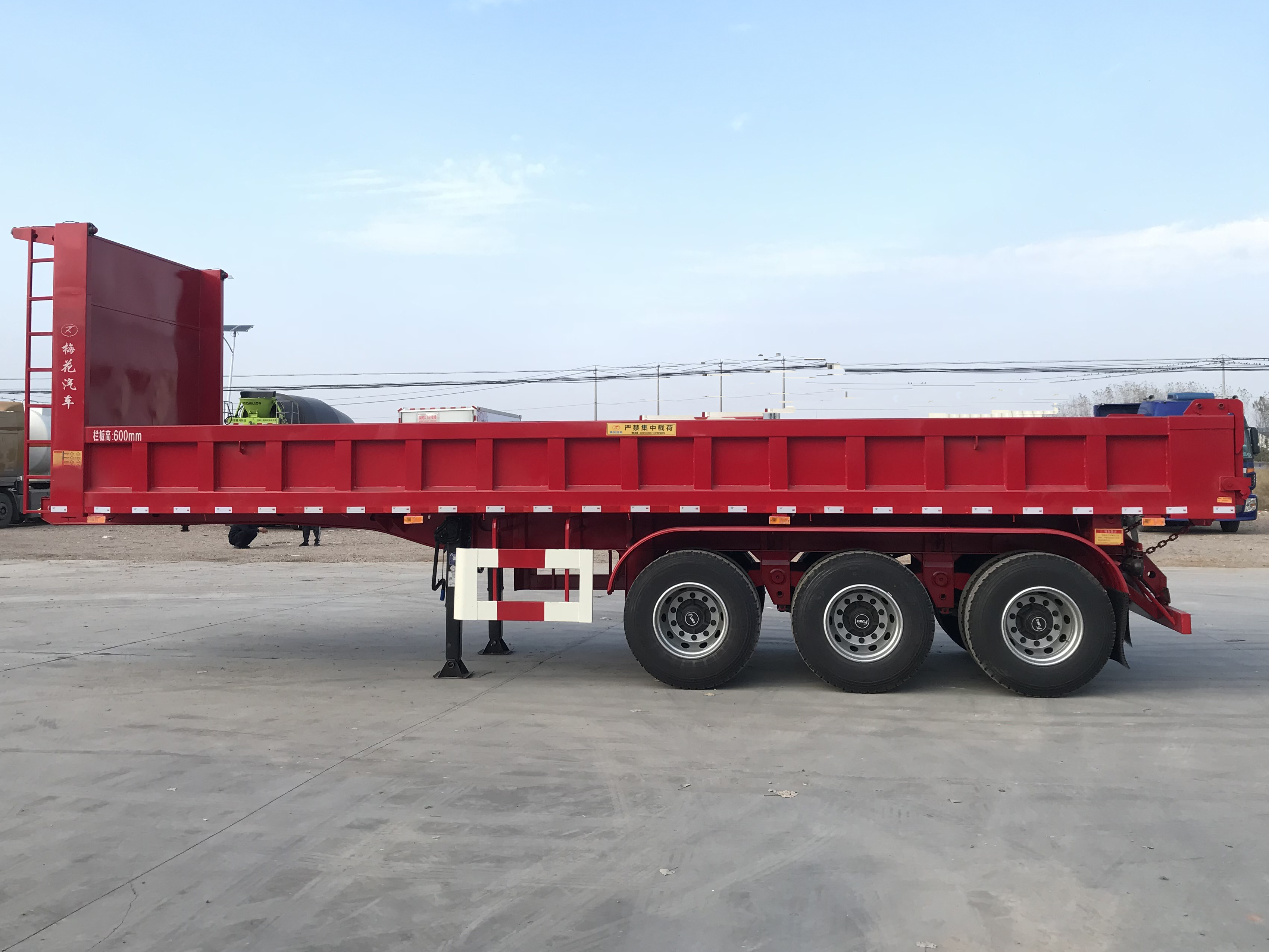

| 选装照片 |   | ||||||||||
