| 达标车型编号G031000165 |
| 生产企业 | 通亚汽车制造有限公司 | ||||||||||

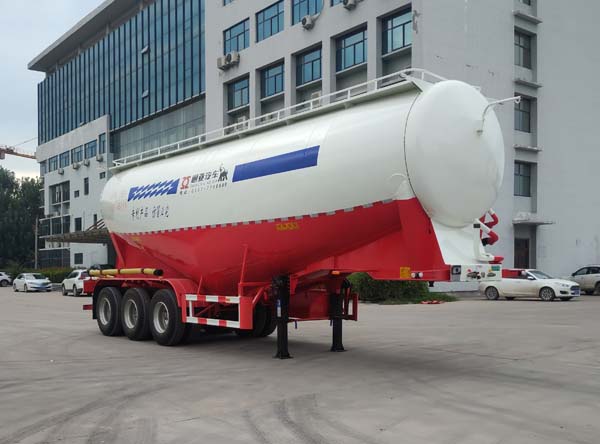

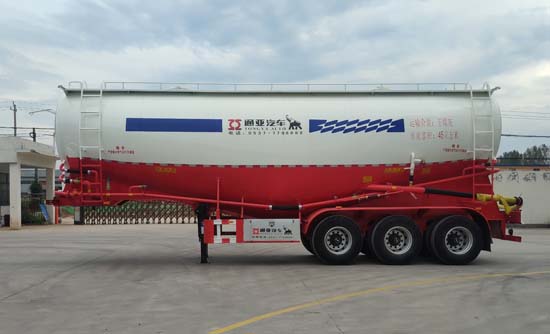

| 产品型号 | CTY9401GFLDB | 产品名称 | 中密度粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10950,10200×2550×4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 45 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8680,8200,7900 | ||||||||
| 支撑装置型号 | YHD28T,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1280 | ||||||||
| 半挂车前回转半径（mm） | 1950,1470,2038,1600,2000,1570 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2100,1620,2188,1750,2150,1720 | ||||||||
| 半挂车间隙半径（mm） | 2370 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9480,9250,9300 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车长/前悬/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离(前回转半径,与之匹配的半挂牵引车前回转半径)(mm)参数对应关系为:10950/1470/5430+1310+1310/1430/9480(1950,≥2100),10200/720/5430+1310+1310/1430/9480(1470,≥1620),10950/1700/5200+1310+1310/1430/9250(2038,≥ 2188),10200/950/5200+1310+1310/1430/9250(1600,≥1750),10950/1650/5700+1310+1310/980/9300(2000,≥2150),10200/900/5700+1310+1310/980/9300(1570,≥1720),选装走台样式,选装爬梯安装位置(前部/侧面/后部)及个数(一个/两个/三个),选装前后封头处进气管位置和个数,选装大梁圆孔样式和非圆孔样式,选装大梁后部圆弧样式,选装牵引销后大梁样式,选装管道样式及下出灰管道样式,选装车辆前部加装机组,选装大梁后部工具箱样式,选装外观样式,选装机组样式,顶部封闭不可开槽,后部不可开启. | ||||||||||

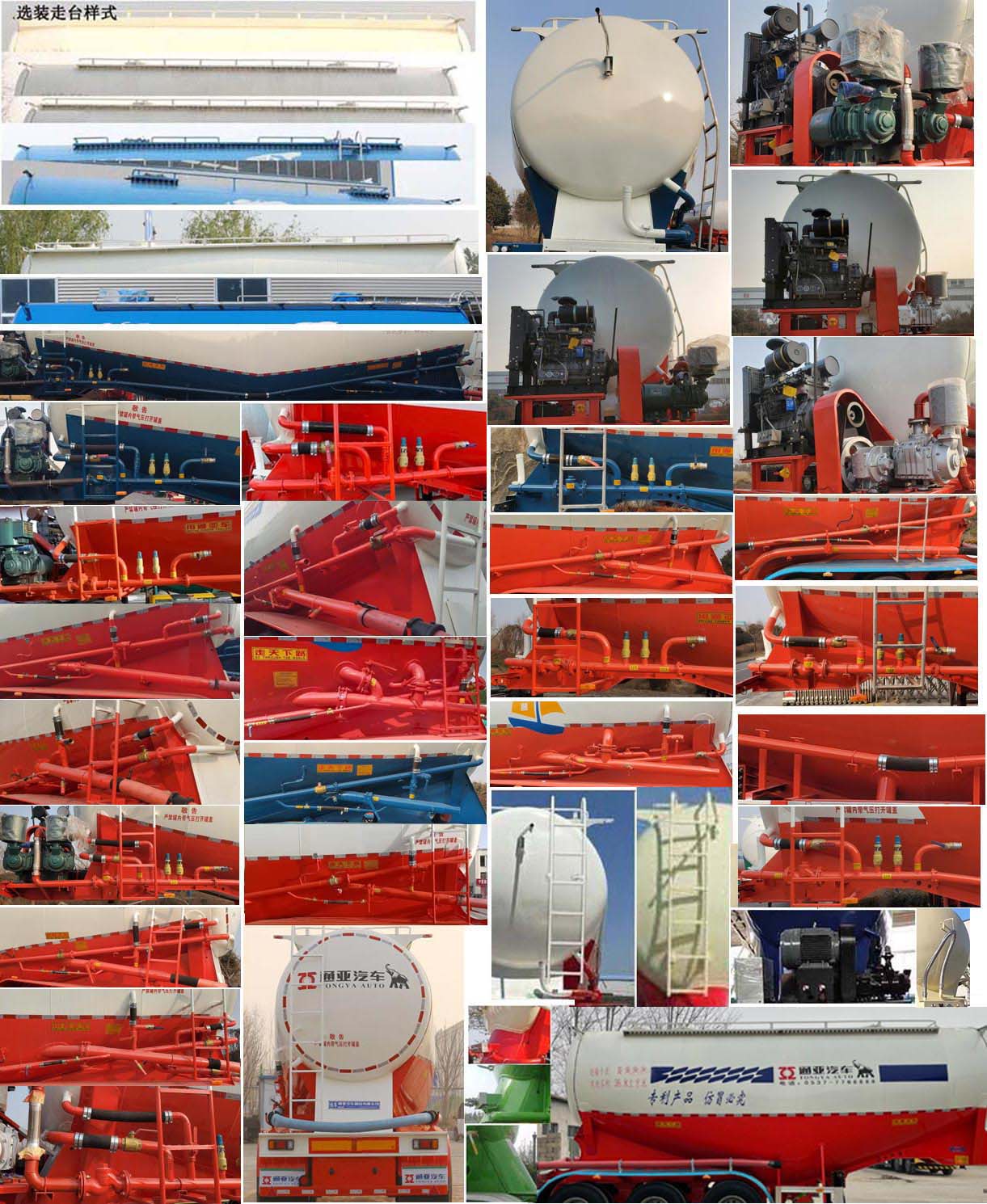

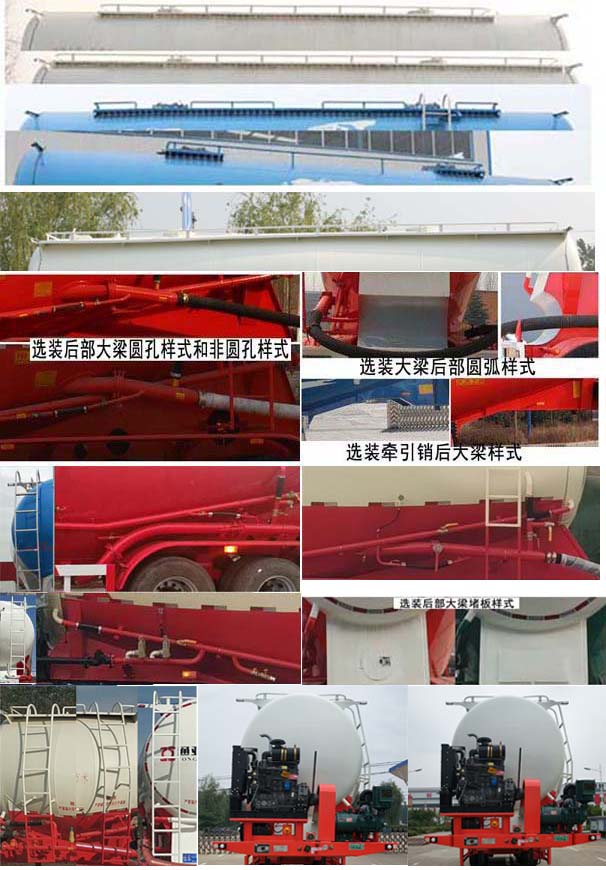

| 选装照片 |   |
||||||||||
