| 达标车型编号G032001720 |
| 生产企业 | 山东巨源汽车科技股份有限公司 | ||||||||||
| 产品型号 | LAT9400ZH | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9000,8500,8000×2550,2500×3900,3800,3700,3600,3500,3400,3300 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 8400,7900,7400×2490,2460,2440,2420,2380,2360,2340,2320,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7360,7200,7000,6700 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1879,1671,1469,1521,1862,1652,1500,1448 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7620,7420,7270,7670,7920 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.选装前部样式,选装侧面样式,选装后翻转座样式,选装液压油箱安装位置,选装牌照灯,选装号牌板样式, 2.车长/牵引销到车辆最前端距离/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径 对应关系分别为:9000/1380/3600+1310+1310/1400/7620/1879;8500/1080/3600+1310+1310/1200/7420/1671;8000/730/3600+1310+1310/1050/7270/1469;9000/1080/3900+1310+1310/1400/7920/1671;8500/830/3850+1310+1310/1200/7670/1521; 3. 整备质量与额定载质量对应关系为：7360/32640,7200/32800,7000/33000,6700/33300; 4.前悬/车宽/前回转半径对应关系:1380/2550/1879;1080/2550/1671;830/2550/1521;730/2550/1469;1380/2500/1862;1080/2500/1652;830/2500/1500;730/2500/1448. | ||||||||||

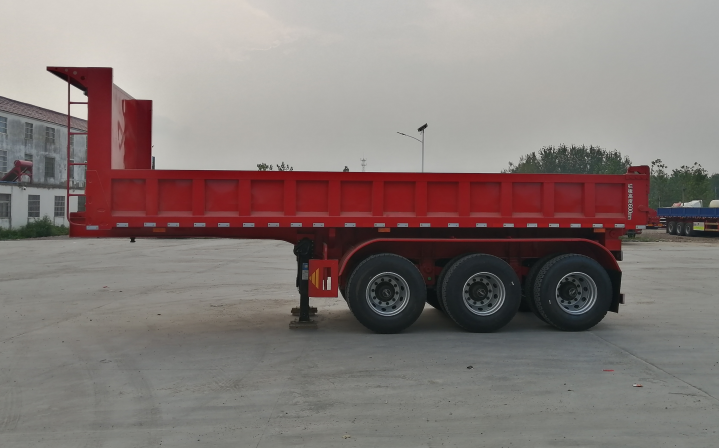

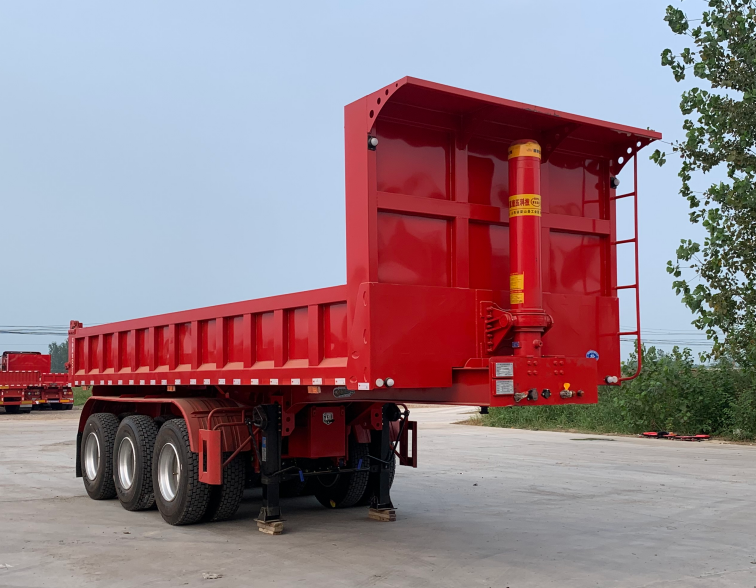

| 选装照片 |   |
||||||||||
