| 达标车型编号G032001703 |
| 生产企业 | 石家庄金多利专用汽车有限公司 | ||||||||||
| 产品型号 | KDL9401XXY | 产品名称 | 厢式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×3350,3550,3750,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,11900×2450,2400,2350,2310×1800,2000,2200,2400 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6800,6600,6400 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 2 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 不适用 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1894 1821 1751 1877 1803 1733 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.4 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11600 11700 11800 11100 11200 11300 10600 10700 10800 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车厢顶部封闭,不可开启.货厢高度分别为:1800mm,2000mm,2200mm,2400mm,对应外形高度(mm)分别为:3350,3550,3750,3950,车辆外廓尺寸测量不包括灯光、锁止装置、合页、手柄、开关、锁杆等,厢体两侧选装1对开门、2对开门,三对开和不开门结构,厢体后部选装横瓦楞、竖瓦楞样式,后部选装对开门、一开门样式,大梁选装打孔,后防护装置连接方式:焊接. 车辆长度、宽度、前悬、轴距、后悬、前回转半径、牵引销到最后端距离的对应关系为: 长度 宽度 前悬 轴距1 轴距2 轴距3 后悬 前回转半径 牵引销到最后端距离 13000 2550 1400 6750 1310 1310 2230 1894 11600 13000 2550 1300 6750 1310 1310 2330 1821 11700 13000 2550 1200 6750 1310 1310 2430 1751 11800 12500 2550 1400 6450 1310 1310 2030 1894 11100 12500 2550 1300 6450 1310 1310 2130 1821 11200 12500 2550 1200 6450 1310 1310 2230 1751 11300 12000 2550 1400 6150 1310 1310 1830 1894 10600 12000 2550 1300 6150 1310 1310 1930 1821 10700 12000 2550 1200 6150 1310 1310 2030 1751 10800 13000 2500 1400 6750 1310 1310 2230 1877 11600 13000 2500 1300 6750 1310 1310 2330 1803 11700 13000 2500 1200 6750 1310 1310 2430 1733 11800 12500 2500 1400 6450 1310 1310 2030 1877 11100 12500 2500 1300 6450 1310 1310 2130 1803 11200 12500 2500 1200 6450 1310 1310 2230 1733 11300 12000 2500 1400 6150 1310 1310 1830 1877 10600 12000 2500 1300 6150 1310 1310 1930 1803 10700 12000 2500 1200 6150 1310 1310 2030 1733 10800 | ||||||||||

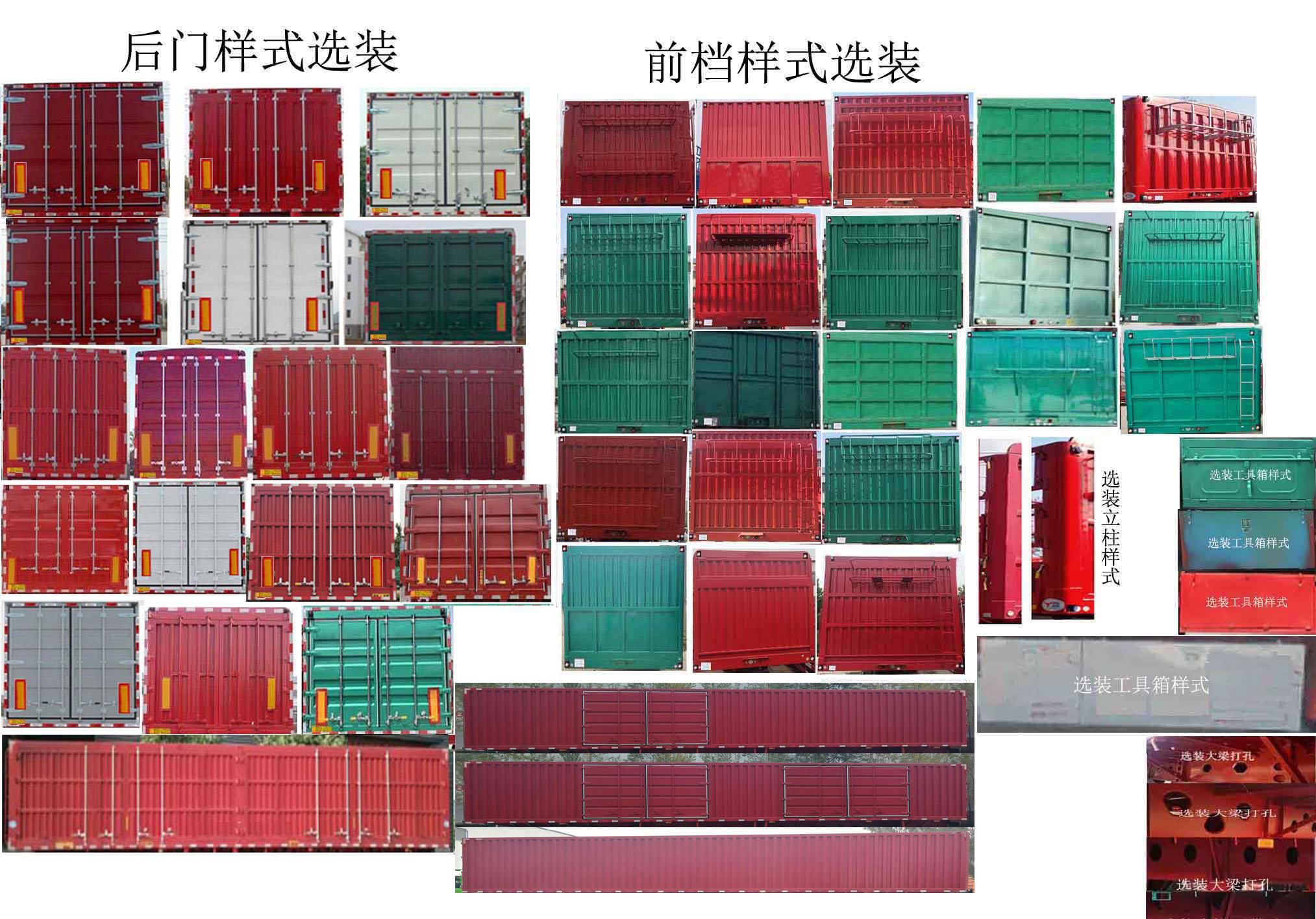

| 选装照片 |    |
||||||||||
